工控人家園 三菱工控論壇 用三菱QD77控制伺服電機MR-J4-B，它的抱閘怎么控制

2310036294

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 194 個
工控威望: 438 點
下載積分: 1490 分
在線時間: 98(小時)
注冊時間: 2015-02-10
最后登錄: 2025-04-18
查看2310036294的主題 / 回貼

樓主發表于: 2018-06-05 14:05

只看樓主 | 小中大

抱閘線用的是驅動器 IO抱閘輸出，什么時候這個抱閘有輸出
怎么讓它急停不輸出把電機抱死。

3376824569

532829024

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 125 個
工控威望: 217 點
下載積分: 2986 分
在線時間: 91(小時)
注冊時間: 2016-09-13
最后登錄: 2024-05-09
查看3376824569的主題 / 回貼

1樓發表于: 2018-06-05 15:51

只看該作者 | 小中大

抱閘是單獨一個回路！

哈吐哈

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 94 點
下載積分: 572 分
在線時間: 4(小時)
注冊時間: 2018-01-23
最后登錄: 2023-07-01
查看哈吐哈的主題 / 回貼

2樓發表于: 2018-06-05 16:48

只看該作者 | 小中大

抱閘是驅動器自己控制的

mr荬籹籽

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 445 點
下載積分: 1721 分
在線時間: 136(小時)
注冊時間: 2016-06-24
最后登錄: 2025-04-21
查看mr荬籹籽的主題 / 回貼

3樓發表于: 2018-06-05 17:56

只看該作者 | 小中大

剎車似乎是伺服器自己控制的

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

4樓發表于: 2018-06-05 18:58

只看該作者 | 小中大

J …4-B是總線控制的

Rules are always made by the strong, and history is always written by the winners.

sjbandmm

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 242 個
工控威望: 412 點
下載積分: 997 分
在線時間: 171(小時)
注冊時間: 2008-08-23
最后登錄: 2025-04-21
查看sjbandmm的主題 / 回貼

5樓發表于: 2018-06-06 21:24

只看該作者 | 小中大

伺服默認的輸出端子沒有剎車功能，需要將一個輸出端子的功能能改為MBR，然后在參數中設置剎車使用，剎車前后延時，一般默認即可。

本帖最近評分記錄：

下載積分:+5(2310036294) 真誠感謝！

mall9002

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2025-04-03
查看mall9002的主題 / 回貼

6樓發表于: 2018-06-06 22:04

只看該作者 | 小中大

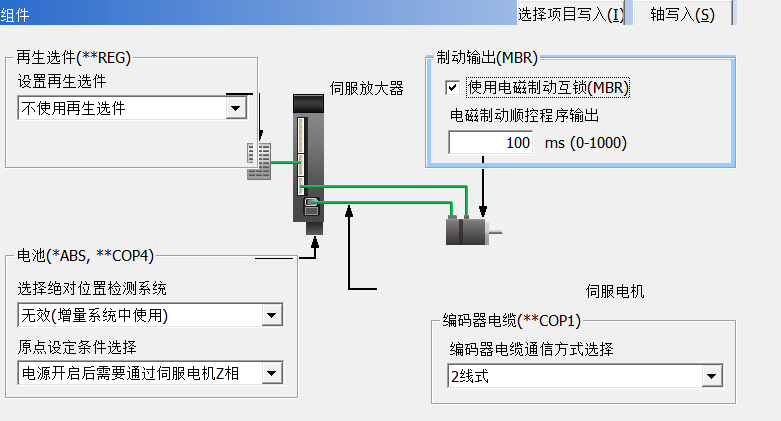

描述：運動模塊配置
圖片：

描述：伺服接線
圖片：

圖片：

接線正確，自動制動。繼電器觸點接電機，線圈接放大器。

本帖最近評分記錄：

下載積分:+5(2310036294) 真誠感謝！
