樓主發表于: 2018-11-06 14:19

只看樓主 | 小中大

圖片：

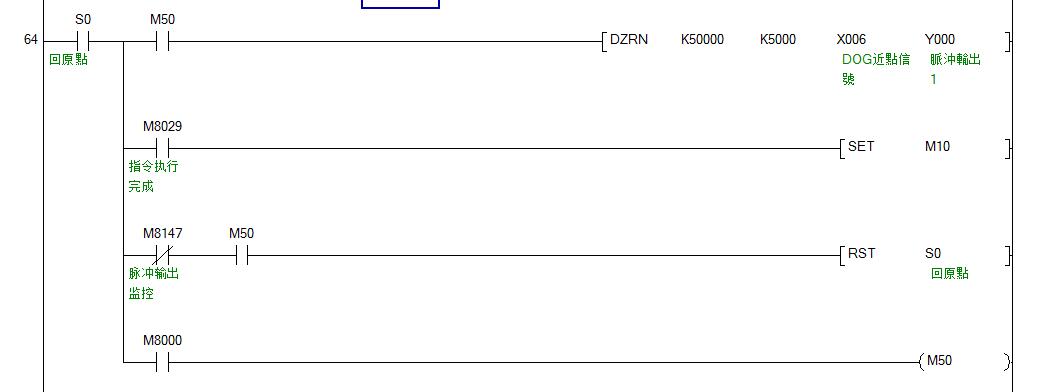

下面這段程序里的M50有什么作用
謝謝了

martinli0985

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 322 點
下載積分: 2817 分
在線時間: 82(小時)
注冊時間: 2018-09-05
最后登錄: 2019-07-31
查看martinli0985的主題 / 回貼

1樓發表于: 2018-11-06 14:22

只看該作者 | 小中大

等於M8000....

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1379 個
工控威望: 1557 點
下載積分: 3688 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2018-11-06 14:28

只看該作者 | 小中大

注意第3行 RST S0的條件。

這個M50這樣寫，可能作者是想利用掃描的先后順序，先執行回原點，然后脈沖發完后，再RST S0

但這種寫法不科學，加個定時器較好。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

dgamen

歲月不饒人

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 315 個
工控威望: 423 點
下載積分: 2035 分
在線時間: 565(小時)
注冊時間: 2016-05-23
最后登錄: 2022-04-04
查看dgamen的主題 / 回貼

3樓發表于: 2018-11-06 14:31

只看該作者 | 小中大

延遲一個掃描周期執行回原點指令

不小心遇見你

自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 3 篇
發帖數量: 2094 個
工控威望: 3016 點
下載積分: 25345 分
在線時間: 1491(小時)
注冊時間: 2014-01-05
最后登錄: 2025-05-03
查看不小心遇見你的主題 / 回貼

4樓發表于: 2018-11-06 14:32

只看該作者 | 小中大

我來告訴你這是技巧的問題
如果沒有m50
S0在第一個掃描周期為ON時，M8147是為OFF的就有一定的概率S0把自己復位掉
如果加入了M50
S0在第一個掃描周期為ON時雖然8147為OFF 那么因為此時M50也是OFF 所以必須等下一個掃描周期下一個掃描周期時 M50已經為ON 后面的指令也就執行了所以M8417也就ON了
不過這里應該沒什么用
不過在有些地方需要這樣巧妙的處理。
寫這個程序的人肯定吃過掃描周期的虧
這樣的寫法適用于那些智能模塊的擴展，這種寫法比較靠譜
