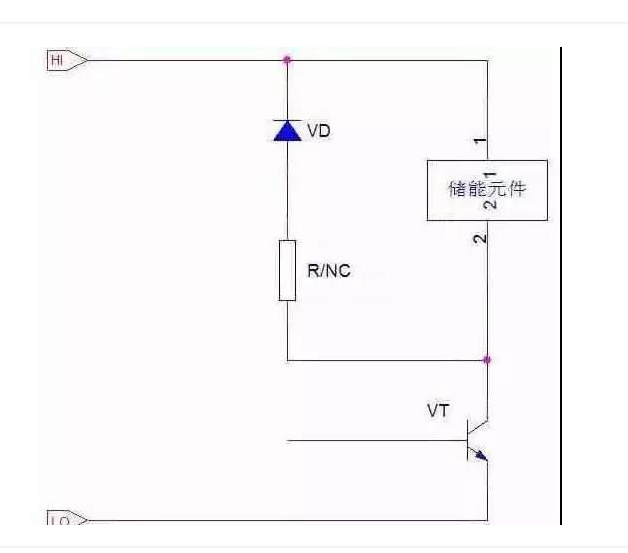

如圖，請教一下續流二極管串聯的電阻有什么作用。不用可以嗎？
以前做電柜記得一般在繼電器兩端反向并聯一個二極管，沒有放過電阻。

沈江淼

浙江省臺州市：[耀江軸承]

級別: 家園�？�

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 47 個
工控威望: 532 點
下載積分: 79533 分
在線時間: 1201(小時)
注冊時間: 2009-02-23
最后登錄: 2020-11-06
查看沈江淼的主題 / 回貼

1樓發表于: 2019-09-22 17:23

只看該作者 | 小中大

很明顯是保護二極管沒有電阻二極管容易擊穿。

[email protected]

249564843

工控，我來了

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 51 個
工控威望: 203 點
下載積分: 665 分
在線時間: 30(小時)
注冊時間: 2019-08-16
最后登錄: 2020-02-02
查看249564843的主題 / 回貼

2樓發表于: 2019-09-22 18:00

只看該作者 | 小中大

電阻和二極管起的釋放作用，用來消除儲能元件斷電時產生的自感電動勢，如果沒有他們，VT馬上擊穿短路

樓主留言：

我們以前做PLC柜子繼電器輸出端都不加電阻，直接并二極管，并沒有擊穿現象。

[ 此帖被249564843在2019-09-22 18:06重新編輯 ]

249564843

工控，我來了

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 51 個
工控威望: 203 點
下載積分: 665 分
在線時間: 30(小時)
注冊時間: 2019-08-16
最后登錄: 2020-02-02
查看249564843的主題 / 回貼

3樓發表于: 2019-09-22 18:02

只看該作者 | 小中大

直流繼電器一般電壓不高，只需要一個反向二極管就可以了

樓主留言：

那種情況需要加入電阻，舉個例子可以嗎？

robert661122

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 173 點
下載積分: 407 分
在線時間: 181(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-05
查看robert661122的主題 / 回貼

4樓發表于: 2019-09-23 08:28

只看該作者 | 小中大

電阻是做限流限壓用,保護二極體不匯損壞
