工控人家園 三菱工控論壇 FX5-40SSC-S模塊增量運動（相對運動）求解

工控洛克00

級別: 正式會員

精華主題: 0
發帖數量: 13 個
工控威望: 76 點
下載積分: 2325 分
在線時間: 10(小時)
注冊時間: 2019-03-04
最后登錄: 2020-08-27
查看工控洛克00的主題 / 回貼

樓主發表于: 2019-12-17 11:39

只看樓主 | 小中大

圖片：

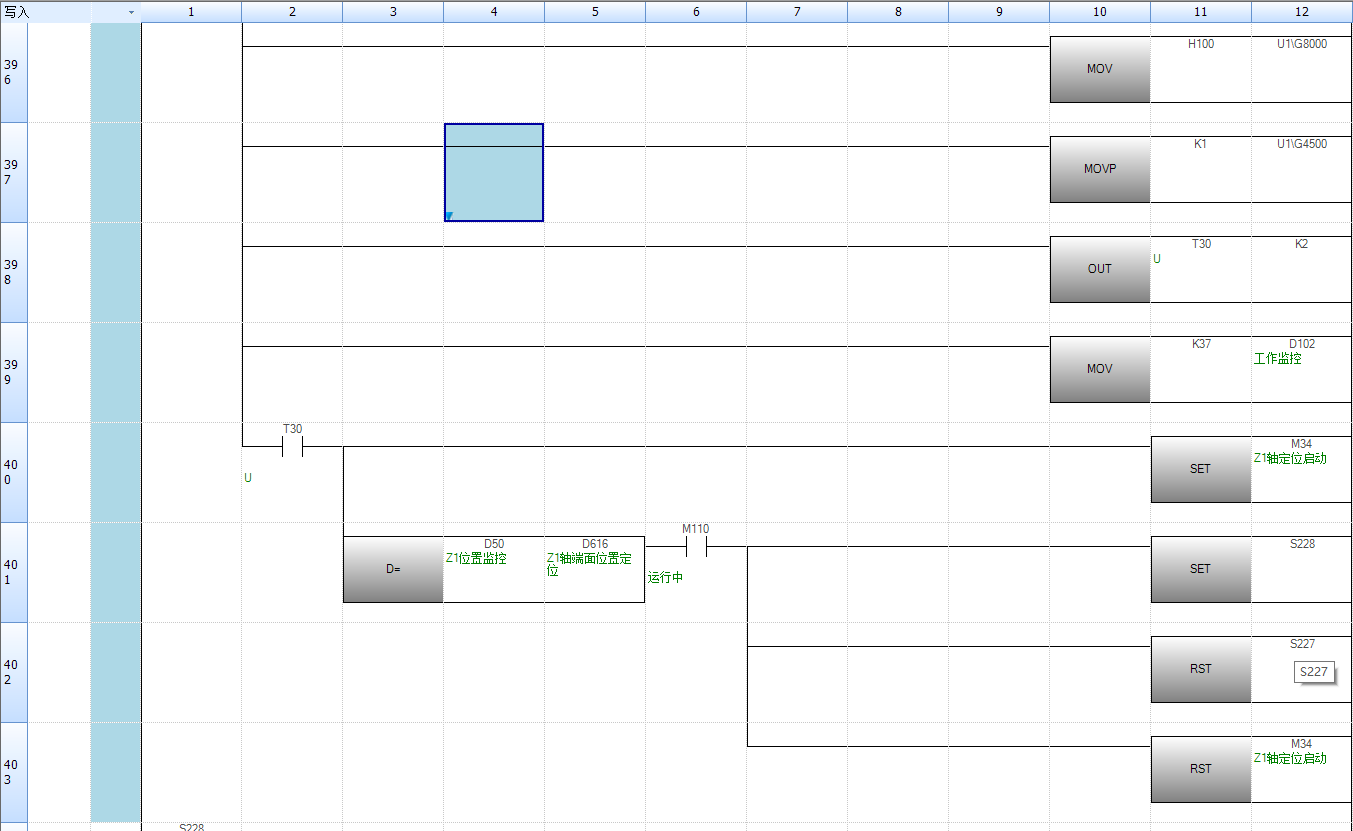

第一次使用FX5-40SSC-S模塊，現在需要用這個模塊使電機做絕對方式運動和增量方式運動（相對運動），絕對方式運動已經實現如附件，但是增量運動無法實現，有相關經驗的大佬麻煩指點一下，多謝多謝

yangguangfei

級別: 家園常客

精華主題: 0
發帖數量: 91 個
工控威望: 714 點
下載積分: 4036 分
在線時間: 322(小時)
注冊時間: 2012-09-02
最后登錄: 2025-03-21
查看yangguangfei的主題 / 回貼

1樓發表于: 2019-12-18 09:59

只看該作者 | 小中大

mov h0100 u1\g8000其中h100代表表單da.2中控制方式是abs直線1，你改一下h0200，代表inc直線1。（我沒有使用過，只是看說明書研究過，所有別誤導你）。

非常感謝你的分享，只用在梯形圖中改這一個就可以了嗎？其他還需要改嗎？比如參數還需要設置嗎？

yangguangfei

級別: 家園常客

精華主題: 0
發帖數量: 91 個
工控威望: 714 點
下載積分: 4036 分
在線時間: 322(小時)
注冊時間: 2012-09-02
最后登錄: 2025-03-21
查看yangguangfei的主題 / 回貼

2樓發表于: 2019-12-18 23:38

只看該作者 | 小中大

應該是可以。但我不確定定位啟動編號表單里面你是怎么設定的？movp k1 u1\g4500里的內容？

工控洛克00

級別: 正式會員

精華主題: 0
發帖數量: 13 個
工控威望: 76 點
下載積分: 2325 分
在線時間: 10(小時)
注冊時間: 2019-03-04
最后登錄: 2020-08-27
查看工控洛克00的主題 / 回貼

3樓發表于: 2019-12-23 09:54

只看該作者 | 小中大

圖片：

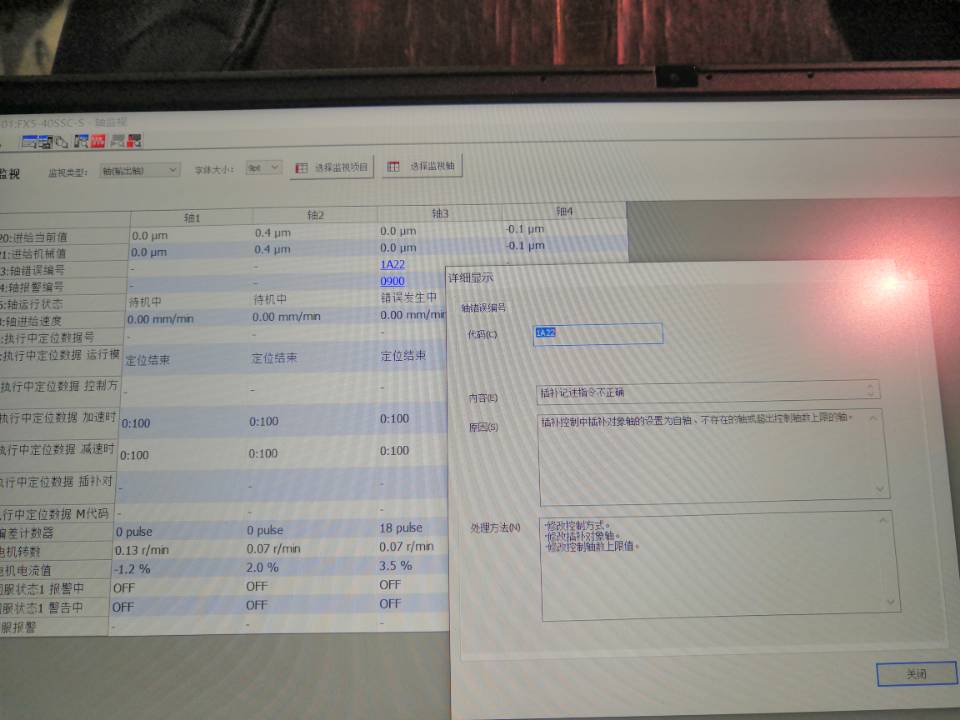

多謝指點，我按照說明書修改后還是不行，錯誤內容顯示：插補記述指令不正確（像圖片那樣）

林澤濤

級別: 探索解密

精華主題: 0
發帖數量: 19 個
工控威望: 126 點
下載積分: 717 分
在線時間: 13(小時)
注冊時間: 2019-12-25
最后登錄: 2021-09-05
查看林澤濤的主題 / 回貼

4樓發表于: 2019-12-26 16:23

只看該作者 | 小中大

可以用表格1做絕對 2做相對也就是點編號1和2

你好！有點沒太看懂，方便加個微信（13872800340）或者QQ（429218779）聊下嗎？？非常感謝
