Q PLC RS232 通信
想用掃碼槍掃條碼 傳到PLC上,但是 始終沒有發送成功.
把掃碼槍和電腦連接,用串口助手直接用電腦讀是可以正確讀到電腦的.
PLC監控 串口模塊 X3 X4始終沒有信號(串口模塊放在第一個槽里),專用命令也沒問題,搞不懂了為什么了.

請大俠們指點一下啊! 拜謝!

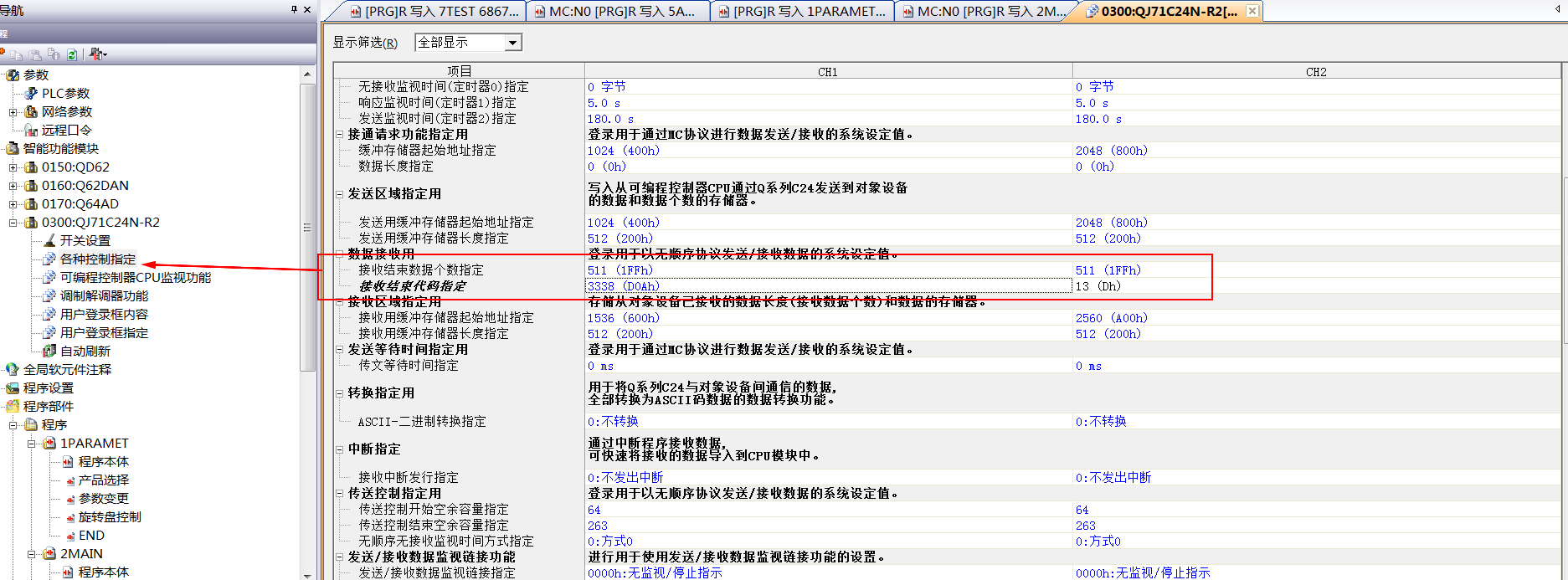

三菱串口通信手冊說明還是比較詳細的還有樣例程序。，WORKS2可以直接跟蹤接收到的數據的，仔細讀讀手冊再試試，參數不要選錯，協議不要選錯。還要設定結束符啥的。

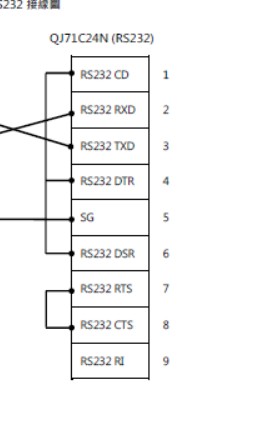

需要設置結束符號，確認你的結束符是什么，再PLC端的的4-6.7-8要短接

結束符只要監控一下你串口接收到的數據好像就能看得出來。短接啥的可能要看說明了。通信這塊我也不是很專業，正在研究。你可以求助一下三菱客服。還有掃碼槍技術。

接線錯誤導致看不到任何數據
去查察你接線~~看SD RD有無亮燈


引用

引用第2樓cythyx于2020-03-05 08:48發表的  :
需要設置結束符號，確認你的結束符是什么，再PLC端的的4-6.7-8要短接

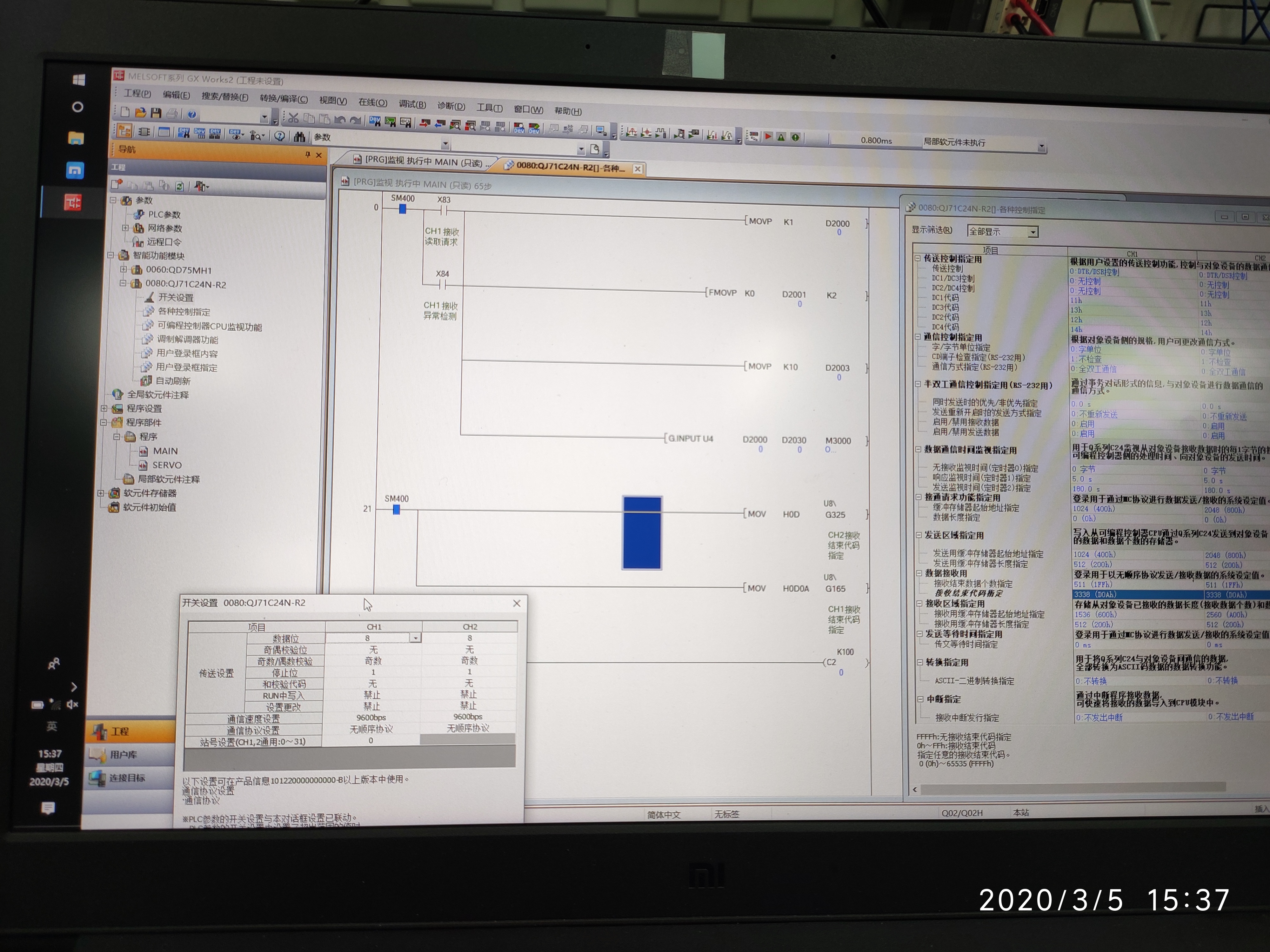

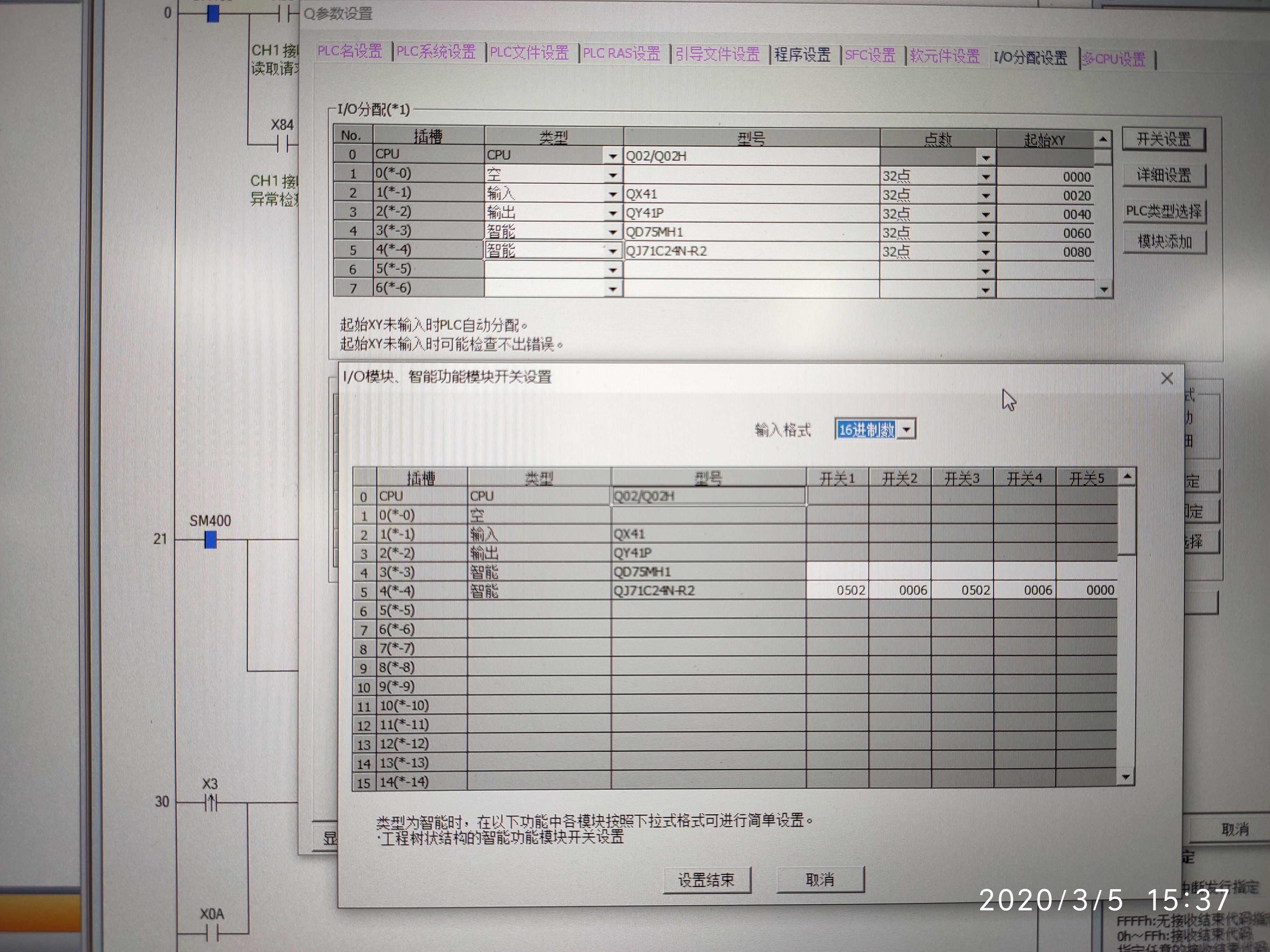

麻煩看一下設定 ,搞了半天還是沒有傳過來

引用

引用第4樓lin10663于2020-03-05 15:00發表的  :
接線錯誤導致看不到任何數據
去查察你接線~~看SD RD有無亮燈


我直接買的成品插頭

引用

引用第6樓jiyuqixi于2020-03-05 16:05發表的  :

我直接買的成品插頭

燈都不亮

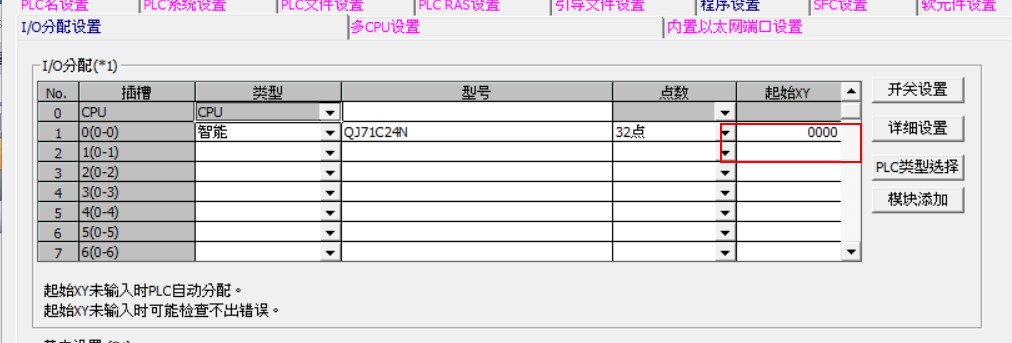

程序只會抄寫例子？G.INPUT 中的U4和你實際中的串口模塊位置0080對上了？

引用

引用第8樓楓落云端于2020-03-05 16:20發表的  :
程序只會抄寫例子？G.INPUT 中的U4和你實際中的串口模塊位置0080對上了？

那應該是多少呀?

引用

引用第7樓jiyuqixi于2020-03-05 16:06發表的  :

燈都不亮

掃碼槍開啟~~RD一定會亮一下
其餘程序指定位置你那U4 有問題

引用

引用第9樓jiyuqixi于2020-03-05 16:29發表的  :

那應該是多少呀?

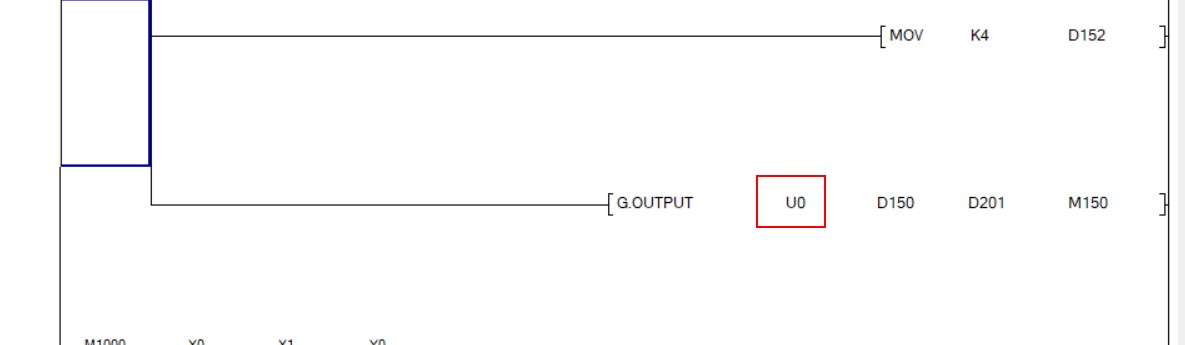

G.INPUT U8

掃碼搶觸發RD會亮
