樓主發表于: 2020-06-25 14:52

只看樓主 | 小中大

圖片：

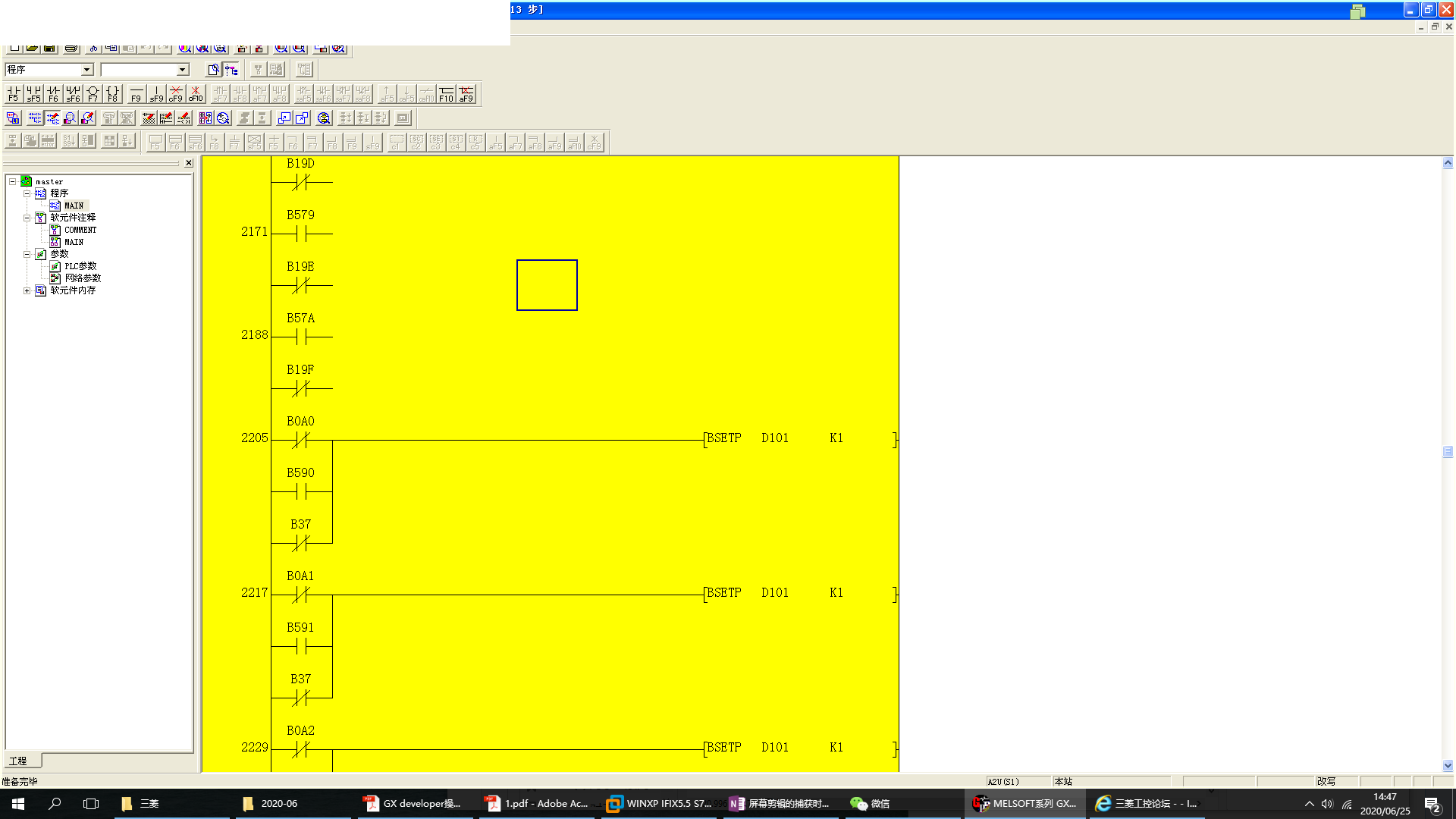

1 一個老工程，程序用 GX DEVELOPER8.86打開后梯形圖上有一部分是黃色的而且只有觸點怎么回事，難道編譯時不報錯，或者編譯報錯也能下載？

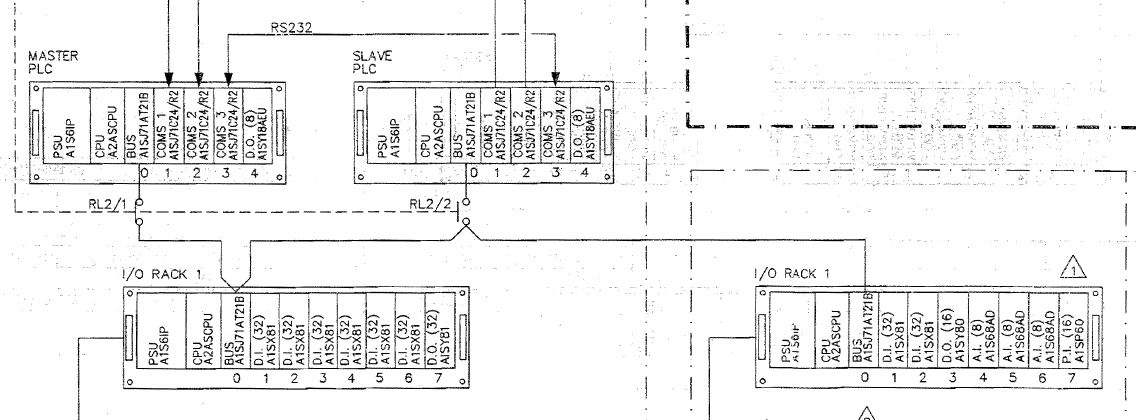

2 一個系統怎么主站和子站都有cpu啊，圖2這樣是多cpu系統嗎

匯榮鋁業

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1787 個
工控威望: 5348 點
下載積分: 21368 分
在線時間: 1606(小時)
注冊時間: 2009-07-21
最后登錄: 2025-04-28
查看匯榮鋁業的主題 / 回貼

1樓發表于: 2020-06-25 17:05

只看該作者 | 小中大

打開菜單“顯示”，然后點擊“觸點數設置”，我們將9點更改成11點，然后確定后在看。或者用高版本軟件打開。

本帖最近評分記錄：

下載積分:+5(生產技術李鋼) 熱心助人！

honggun

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1644 個
工控威望: 7070 點
下載積分: 37244 分
在線時間: 932(小時)
注冊時間: 2009-11-16
最后登錄: 2025-04-29
查看honggun的主題 / 回貼

2樓發表于: 2020-06-25 20:20

只看該作者 | 小中大

引用
引用第1樓匯榮鋁業于2020-06-25 17:05發表的 :
打開菜單“顯示”，然后點擊“觸點數設置”，我們將9點更改成11點，然后確定后在看。或者用高版本軟件打開。

用低版本打開，也許有驚喜。

本帖最近評分記錄：

下載積分:+5(生產技術李鋼) 熱心助人！

chunfeng257

沒有比人更高的山，沒有比腳更高的路

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 143 點
下載積分: 28747 分
在線時間: 49(小時)
注冊時間: 2017-08-19
最后登錄: 2024-01-02
查看chunfeng257的主題 / 回貼

3樓發表于: 2020-07-09 11:46

只看該作者 | 小中大

引用
引用第1樓匯榮鋁業于2020-06-25 17:05發表的 :
打開菜單“顯示”，然后點擊“觸點數設置”，我們將9點更改成11點，然后確定后在看。或者用高版本軟件打開。

生產技術李鋼

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 410 個
工控威望: 11225 點
下載積分: 7786 分
在線時間: 245(小時)
注冊時間: 2018-07-24
最后登錄: 2025-04-29
查看生產技術李鋼的主題 / 回貼

4樓發表于: 2020-09-19 20:18

只看該作者 | 小中大

讀取梯形圖的編程軟件與當初編寫梯形圖的編程軟件版本不同，有的梯形圖指令未顯示出來。

jicjic111

進步

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-03-13
查看jicjic111的主題 / 回貼

5樓發表于: 2020-09-21 15:10

只看該作者 | 小中大

功能塊寫的程序，用梯形圖下載打開

704工程

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 134 點
下載積分: 740 分
在線時間: 25(小時)
注冊時間: 2017-06-03
最后登錄: 2024-01-15
查看704工程的主題 / 回貼

6樓發表于: 2020-09-25 11:23

只看該作者 | 小中大

也有可能是觸點太多，一行顯示不了，被折疊了。這種情況，常出現在FB調用處。
將觸點顯示列數選擇大點兒，就正常了。
