工控人家園 三菱工控論壇 關于松下伺服A6 X4接線

林華圣

級別: 探索解密

精華主題: 0
發帖數量: 54 個
工控威望: 153 點
下載積分: 1625 分
在線時間: 69(小時)
注冊時間: 2022-10-19
最后登錄: 2025-04-10
查看林華圣的主題 / 回貼

樓主發表于: 2022-12-31 13:50

只看樓主 | 小中大

有一套舊的驅動器和馬達，就是沒有信號線；能用的需要哪幾個引腳，接50個好麻煩（需要能電機正常原點這些功能）

秀空02

級別: 略有小成

精華主題: 0
發帖數量: 365 個
工控威望: 398 點
下載積分: 1848 分
在線時間: 238(小時)
注冊時間: 2021-07-30
最后登錄: 2025-04-22
查看秀空02的主題 / 回貼

1樓發表于: 2023-01-03 08:47

只看該作者 | 小中大

常用的一般10條左右吧。

夢雨天涯

微信hui530527 &

級別: 網絡英雄

精華主題: 0
發帖數量: 4638 個
工控威望: 8036 點
下載積分: 17156 分
在線時間: 3219(小時)
注冊時間: 2016-10-31
最后登錄: 2025-04-22
查看夢雨天涯的主題 / 回貼

2樓發表于: 2023-01-03 09:29

只看該作者 | 小中大

電機極限(或者前后禁止)，使能，報警，準備好，定位完成，脈沖+和脈沖-，方向+和方向-，COM+，COM+，Z相+，屏蔽線

微信hui530527 b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953

15811806196

級別: 略有小成

精華主題: 0
發帖數量: 171 個
工控威望: 245 點
下載積分: 801 分
在線時間: 158(小時)
注冊時間: 2021-10-23
最后登錄: 2025-04-22
查看15811806196的主題 / 回貼

3樓發表于: 2023-01-03 11:53

只看該作者 | 小中大

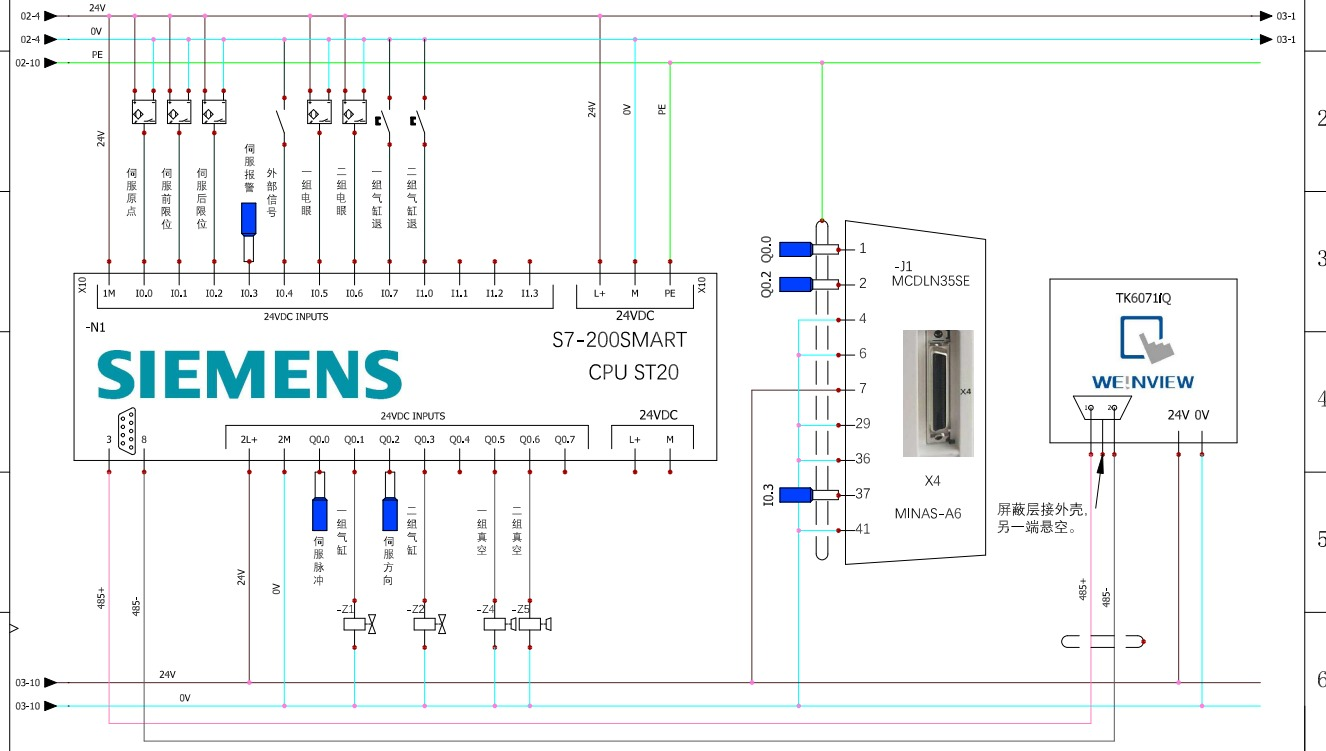

圖片：

查手冊才是解決問題的根本，這是最近用A6剛做的項目，因為一開始輸出點不夠，所以報警清除信號沒接

chosin

級別: 正式會員

精華主題: 0
發帖數量: 31 個
工控威望: 81 點
下載積分: 402 分
在線時間: 11(小時)
注冊時間: 2021-07-07
最后登錄: 2025-02-06
查看chosin的主題 / 回貼

4樓發表于: 2023-03-11 10:37

只看該作者 | 小中大

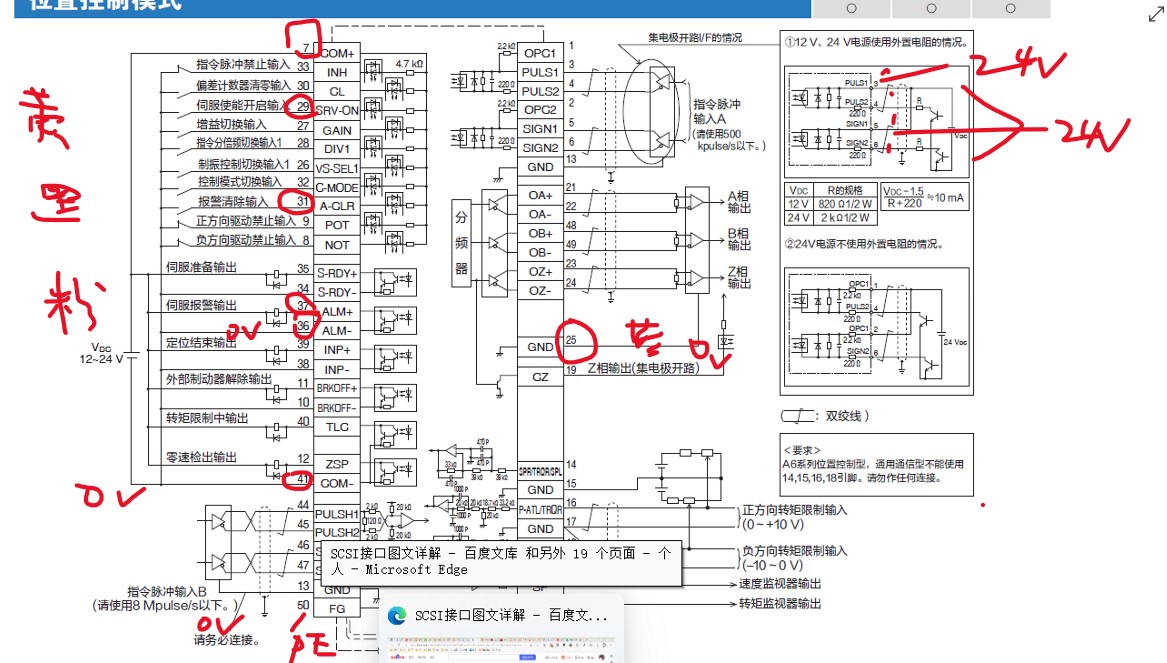

圖片：

如圖接線即可

[ 此帖被chosin在2023-03-13 16:24重新編輯 ]
