工控人家園 三菱工控論壇 請教一下如何設置Q68ADI的分辨率？

sy3566242

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 184 點
下載積分: 487 分
在線時間: 25(小時)
注冊時間: 2013-07-24
最后登錄: 2022-11-18
查看sy3566242的主題 / 回貼

樓主發表于: 2018-10-31 16:22

只看樓主 | 小中大

如題，手冊上說可以設置成4000,12000,16000；但是沒找到怎么設置，請教一下高手，應該如何做？

perfect-one

Changes for the better

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 100 點
下載積分: 2479 分
在線時間: 29(小時)
注冊時間: 2016-05-16
最后登錄: 2025-03-15
查看perfect-one的主題 / 回貼

1樓發表于: 2018-10-31 17:04

只看該作者 | 小中大

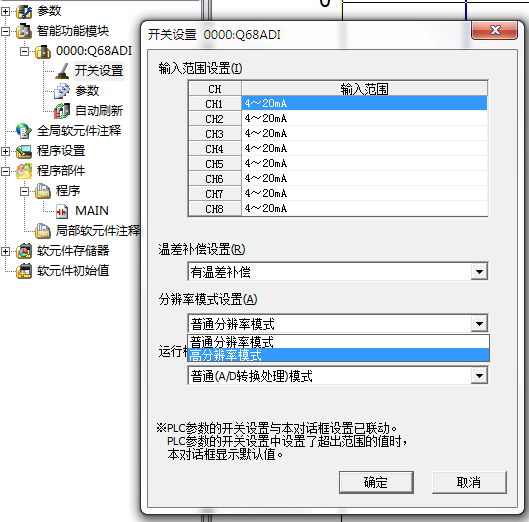

圖片：

分辨率模式更改為高分辨率
4000 正常分辨率模式中
12000 當在高分辨率模式中選擇0 至5 V 1 至5 V 4 至20 mA 0 至20 mA 或用戶范圍設置時
16000 當在高分辨率模式中選擇 -10 至10 V 或0 至10 V 時

小滿和老鳥

專注，堅持！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 371 點
下載積分: 904 分
在線時間: 83(小時)
注冊時間: 2017-08-27
最后登錄: 2025-03-27
查看小滿和老鳥的主題 / 回貼

2樓發表于: 2018-10-31 18:18

只看該作者 | 小中大

學習了！

陽光阿生

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 17 個
工控威望: 109 點
下載積分: 2434 分
在線時間: 20(小時)
注冊時間: 2014-08-21
最后登錄: 2023-08-21
查看陽光阿生的主題 / 回貼

3樓發表于: 2022-05-23 14:04

只看該作者 | 小中大

引用
引用第1樓perfect-one于2018-10-31 17:04發表的 :
分辨率模式更改為高分辨率
4000 正常分辨率模式中
12000 當在高分辨率模式中選擇0 至5 V 1 至5 V 4 至20 mA 0 至20 mA 或用戶范圍設置時
16000 當在高分辨率模式中選擇 -10 至10 V 或0 至10 V 時

想請問下，有溫差補償，正常分辨率模式下，采集輸入信號是4-20mA, 分辨率還是0-4000么？
