q86388304
級別: 正式會員
精華主題: 0
發帖數量: 28 個
工控威望: 95 點
下載積分: 699 分
在線時間: 74(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-30
查看q86388304的 主題 / 回貼
樓主  發表于: 2021-09-01 09:40
圖片:

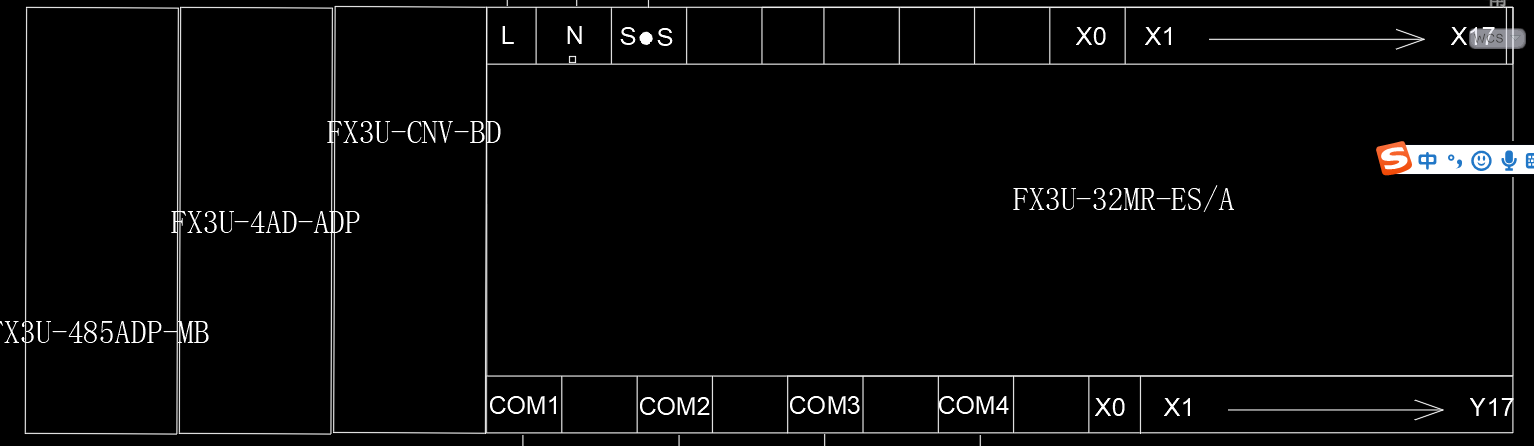

關于FX3U串口通信的, FX3U-485ADP-MB+FX3U-4AD-ADP+ FX3U-CNV-BD+PLC PLC在右邊,這樣排布是OK的嗎 然后FX3U-4AD-ADP占用通道1,FX3U-485ADP-MB占用通道2 是這樣嗎 有大佬可以解釋一下嗎


pybsgaip
級別: 工控俠客
精華主題: 0
發帖數量: 177 個
工控威望: 2153 點
下載積分: 15665 分
在線時間: 831(小時)
注冊時間: 2015-10-10
最后登錄: 2023-08-11
查看pybsgaip的 主題 / 回貼
1樓  發表于: 2021-09-01 13:58
應該不是,應該先FX3U-485-ADP-MB 占通道1  然后FX3U-4AD-ADP通道是看你連接幾塊FX3U-4AD-ADP
q86388304
級別: 正式會員
精華主題: 0
發帖數量: 28 個
工控威望: 95 點
下載積分: 699 分
在線時間: 74(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-30
查看q86388304的 主題 / 回貼
2樓  發表于: 2021-09-01 15:00
謝謝,了解了 那我MB 和4AD得調換一下順序了
q86388304
級別: 正式會員
精華主題: 0
發帖數量: 28 個
工控威望: 95 點
下載積分: 699 分
在線時間: 74(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-30
查看q86388304的 主題 / 回貼
3樓  發表于: 2023-04-08 13:58
勇哥注:

以太網自由協議(Tcp free)指的就是我們常用的tcp服務端/tcp客戶端方式的通訊。

我們可以使用它和上位機軟件、機器人、其它設備進行交互通訊。





1、”工程管理”界面選擇”以太網配置”,設置本地IP信息并確定。如下圖






2、”以太網”選項上右鍵點擊”添加以太網配置”






3、新增配置信息,在協議選擇中選擇”Free TCP”






需要設置信息



(1)從站IP地址:需要連接的從站IP。

(2)通信方式:觸發為通過對應的觸發條件發送,循環為掃描周期自動發送。

(3)功能:無意義。

(4)從站寄存器地址:自由協議中此項設置的為PLC發送數據緩沖區D元件起始地址編號。當前設置的0x190 = 400,對應的D400。

(5)數據長度:無意義。

(6)主站緩存區地址:接收數據緩存區其實地址。

(7)端口號:將要連接的從站端口。

(8)站號:無意義。



發送緩存與接收緩存的第一個字元件都為緩存區長度。例如地址設置為D200那么D200為將要發送或者接收的數據字節數,D201開始為發送或接收的數據起始地址。用戶可以通過D200判斷是否有數據接收,處理完接收數據后需要自行清除D200里面的值。



4、自由協議執行原理



(1)數據發送后,將等待(SD369*10)ms的時間。如果此期間有回幀,那么將立即復位觸發條件(事件觸發)或者啟動下一次循環觸發。如果超時將同樣會復位觸發條件或者啟動下一次循環,此時不會報錯。



(2)在沒有主動發送數據的時候,同樣可以接收從站發送的數據進入緩存區。



5、應用舉例






當前配置的第三條為自由指令配置。

發送地址為H0190 = 400(也就是D400)

接收地址為D200

端口號9004

協議類型選擇自由協議




如上圖 D400 = 5,表示從D401開始發送5個字節。

D200 = 17,表示從D201開始接收到17個字節數據。



6、特殊寄存器說明



SM364    以太網內存不足    SD364    以太網從站偵聽端口

SM365    不在線標志    SD365    不在線站號

SM366        SD366    錯誤編號(配置表編號)

SM367         SD367    Modbus錯誤碼

SM368         SD368

SM369         SD369    超時時間(單位10ms)默認20

SM370         SD370    IP地址1

SM371         SD371    IP地址2

SM372         SD372    IP地址3

SM373         SD373    IP地址4

SM374         SD374    MAC地址1

SM375         SD375    MAC地址2

SM376         SD376    MAC地址3

SM377         SD377    MAC地址4

SM378         SD378    MAC地址5

SM379         SD379    MAC地址6
q86388304
級別: 正式會員
精華主題: 0
發帖數量: 28 個
工控威望: 95 點
下載積分: 699 分
在線時間: 74(小時)
注冊時間: 2018-12-20
最后登錄: 2024-12-30
查看q86388304的 主題 / 回貼
4樓  發表于: 2023-04-08 13:59
匯川h3u的以太網自由協議的應用(Tcp Free)
