工控人家園 三菱工控論壇 用外接設備（按鈕、電位器）等對PLC內部時間進行設定

whshtj

級別: 家園常客

精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的主題 / 回貼

樓主發表于: 2009-09-14 16:08

只看樓主 | 小中大

是三菱FX1S的。用內部兩個電位器設定PLC時間太不精確。我想用兩個按鈕（一個按一加1 另一個按一減一）來設定PLC時間。不知道兩個按鈕怎么接輸入。使用按鈕設定時間PLC命令怎么寫。請高手指教謝謝！！！

litung

臺灣-李同在

級別: VIP會員

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 406(小時)
注冊時間: 2009-06-06
最后登錄: 2025-04-04
查看litung的主題 / 回貼

1樓發表于: 2009-09-14 17:58

只看該作者 | 小中大

想設定什麼時間？
內部計時器嗎？

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

whshtj

級別: 家園常客

精華主題: 0
發帖數量: 455 個
工控威望: 596 點
下載積分: 1725 分
在線時間: 510(小時)
注冊時間: 2009-09-08
最后登錄: 2024-11-14
查看whshtj的主題 / 回貼

2樓發表于: 2009-09-14 18:24

只看該作者 | 小中大

我是用D8014后接計數器定時。所以我想用外接按鈕改變計數器的K值來設定時間。這樣可以嗎。請指教

litung

臺灣-李同在

級別: VIP會員

精華主題: 2 篇
發帖數量: 577 個
工控威望: 3224 點
下載積分: 14494 分
在線時間: 406(小時)
注冊時間: 2009-06-06
最后登錄: 2025-04-04
查看litung的主題 / 回貼

3樓發表于: 2009-09-14 18:57

只看該作者 | 小中大

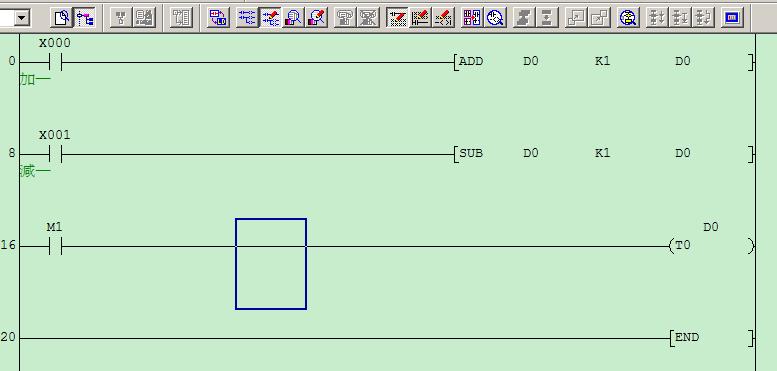

圖片：

把k值，改成D值。
直接對D值作+-動作。設定好之後，再開始計時。
試試看，是不是你要的結果.

簡單的心，是真正有福
單純的心，是真正的快樂
T480 i5-8250U，32GB，SSD：2TB+256G

58000

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看58000的主題 / 回貼

4樓發表于: 2009-09-25 10:28

只看該作者 | 小中大

以上的程序可以采用加1和減1指令,并且兩個按鈕要互鎖起來,輸入點采用一定時間的延時,延時后輸出一個上升沿信號進行加減運算,如果輸出點有多的話,最好再接一個指示燈,當指示燈接通時,代表數據在傳送中,燈滅了表示數據寫入完成,即可以再次寫入了!
