樓主發表于: 2009-07-04 13:16

只看樓主 | 小中大

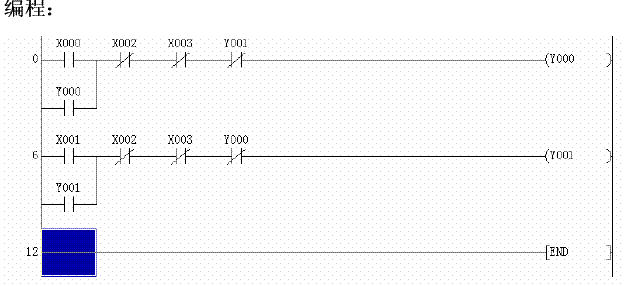

圖片：

我怎么感覺這個電路好像有問題呀

外接繼電器KM2 和KM3 都已經各自斷了電路,在輸入另一個時,不是啟動不了嗎

k7031

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看k7031的主題 / 回貼

1樓發表于: 2009-07-04 13:19

只看該作者 | 小中大

在補充一下,我就怎么覺得,KM2和KM3的常閉一組,可以換一根線直接連接,因為程序里就已經有這個作用了,像這樣,不是多此一舉嗎

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160629 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-15
查看sjm213的主題 / 回貼

2樓發表于: 2009-07-04 13:43

只看該作者 | 小中大

該電路就是為了實現您說的

引用
外接繼電器KM2 和KM3 都已經各自斷了電路,在輸入另一個時,不是啟動不了嗎

程序執行的速度遠遠高于接觸器的反應速度，如果僅靠程序中的互鎖保護，那么不能完全避免一個接觸器沒有斷開觸點而另一臺接通的情況（例如接觸器卡住），容易造成短路。所以在硬件上如此接線，從根本上杜絕危險情況。

本帖最近評分記錄：

下載積分:+2(zyfzxh) 熱心助人,加分表揚

k7031

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看k7031的主題 / 回貼

3樓發表于: 2009-07-04 18:16

只看該作者 | 小中大

懂了,謝謝好心人

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

精華主題: 0
發帖數量: 1105 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

4樓發表于: 2009-07-06 22:05

只看該作者 | 小中大

2樓正解

自己的事情自己做.
