工控人家園 三菱工控論壇 如何增加軟件互鎖來控制交流電機的正反轉？（已有硬件互鎖功能的電路）

bg_islang0

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看bg_islang0的主題 / 回貼

樓主發表于: 2009-10-09 08:00

只看樓主 | 小中大

硬件互鎖圖.rar (12 K) 下载次数:20 已實現硬件互鎖，見控制電路附件。我想增加PLC（如三菱FX1N系列PLC）在原電路上實現梯形圖軟件互鎖。
我很關心PLC與原有具有硬件互鎖功能的電路的連接，請高手賜教！
萬分感謝！

小侯

級別: 工控俠客

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8793 分
在線時間: 511(小時)
注冊時間: 2008-10-17
最后登錄: 2025-05-14
查看小侯的主題 / 回貼

1樓發表于: 2009-10-09 10:57

只看該作者 | 小中大

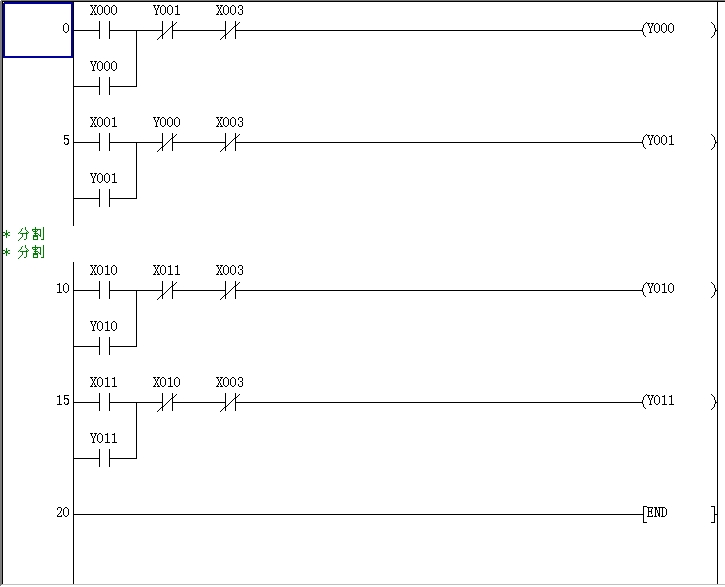

如圖Y0跟Y1互鎖若沒有按下X3停止則另一個無法動作
Y10跟Y11也是互鎖，但這個互鎖是切離對方
外部回路將電源C經過RJ到PLC輸出接點共點后

X0接ZQA，Y0經過FC B接到ZC
X1接FQA，Y1經過ZC B接到FC
X3接TA

[ 此帖被小侯在2009-10-09 11:03重新編輯 ]
