樓主發表于: 2010-06-22 08:50

只看樓主 | 小中大

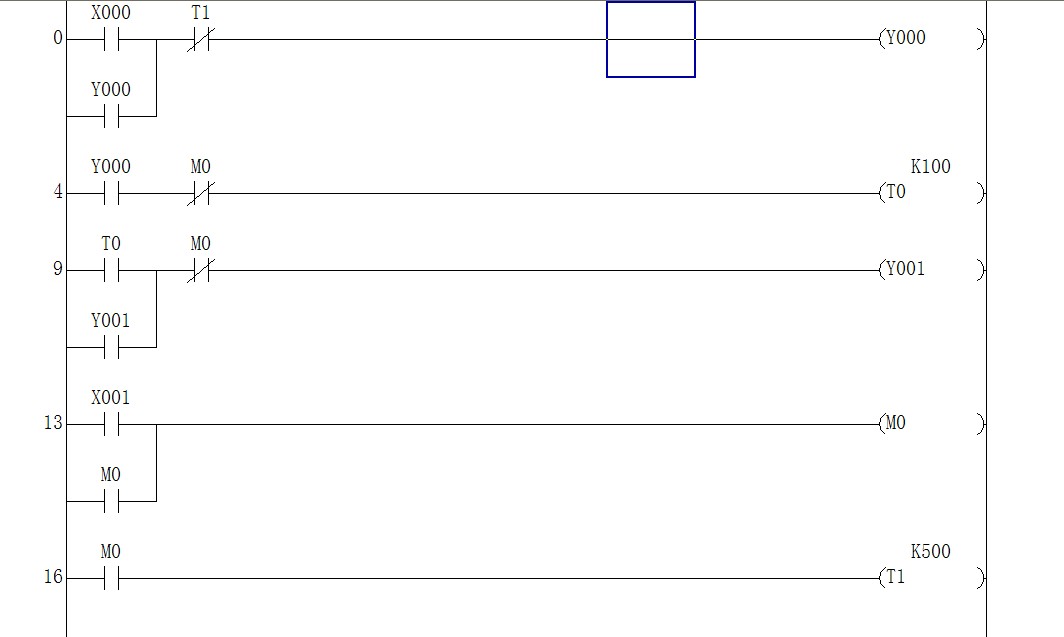

圖片：

要求：開機時先啟動引風機10S后啟動鼓風機
      停機時先停鼓風機5S后再停引風機
X0啟動按鈕  X1停止按鈕
Y0 引風機       Y1鼓風機

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6803 個
工控威望: 38407 點
下載積分: 9276 分
在線時間: 9654(小時)
注冊時間: 2006-09-13
最后登錄: 2025-05-10
查看cvlsam的主題 / 回貼

1樓發表于: 2010-06-22 10:12

只看該作者 | 小中大

你的程序將面臨這樣一種尷尬，當執行一次后，由于M0屬于自保狀態，將導致T1持續輸出，從而X0將在第二次輸入時被屏蔽。

綜上原因，你的程序將只能執行1次，第二次執行時，請將PLC打到Stop狀態，然后在Run。

Regards

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

2樓發表于: 2010-06-22 10:49

只看該作者 | 小中大

1樓正確。
可加個信號，在停機后使M0復位。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

xunzhaoqq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xunzhaoqq的主題 / 回貼

3樓發表于: 2010-06-22 12:06

只看該作者 | 小中大

可以在后面直接加一句當y0的下降沿到來時RST M0嗎

zhangzsy1

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 66 個
工控威望: 133 點
下載積分: 728 分
在線時間: 25(小時)
注冊時間: 2010-06-21
最后登錄: 2017-04-17
查看zhangzsy1的主題 / 回貼

4樓發表于: 2010-06-22 12:56

只看該作者 | 小中大

1樓的說法完全正確，也可以在M0的自保電路中串T1常閉點，T1的延時是5秒，不是
50秒

yangli57678

我的QQ：751539177 軟件開發

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 161 點
下載積分: 1305 分
在線時間: 23(小時)
注冊時間: 2010-02-22
最后登錄: 2022-10-05
查看yangli57678的主題 / 回貼

5樓發表于: 2010-06-22 14:16

只看該作者 | 小中大

有問題只能正常一次

我的微信:Yang17391879486 真心交朋認真做事情，言必行，行必果，可承接PLC編程調試、C#上位軟件開發、自動化設備研發！

xunzhaoqq

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xunzhaoqq的主題 / 回貼

6樓發表于: 2010-06-22 16:18

只看該作者 | 小中大

額我知道了
謝謝
