工控人家園 三菱工控論壇 FX0N-3A模擬量輸入/輸出控制方法

xljwcl

數控機床維修電氣調試

級別: 略有小成

精華主題: 0
發帖數量: 324 個
工控威望: 400 點
下載積分: 26572 分
在線時間: 161(小時)
注冊時間: 2007-10-23
最后登錄: 2025-04-07
查看xljwcl的主題 / 回貼

樓主發表于: 2009-04-24 22:27

只看樓主 | 小中大

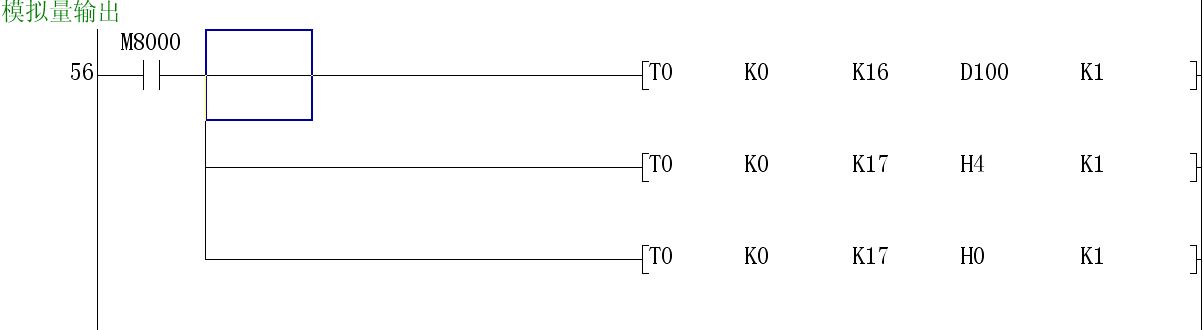

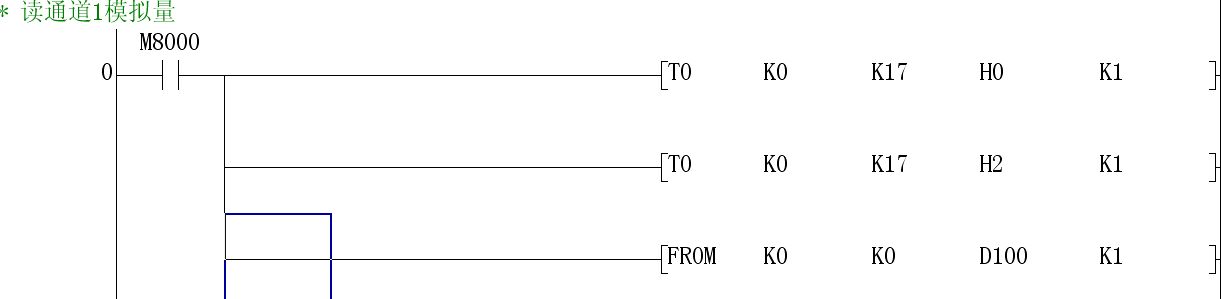

圖片：

我想問下
我想用FX0N-3A來做一個有模擬輸入和一個模擬輸出的
輸入/輸出都是4-20MA，就是用輸入來控制輸出
程序是不是直接把讀入的模擬量地址直接在輸出去就可以了呢？
還有我用觸摸屏是不是直接改D100 的數值，就能響應輸出了呢？
求高手幫忙解決？

[ 此帖被xljwcl在2009-04-26 17:40重新編輯 ]

青年志愿者

級別: *

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看青年志愿者的主題 / 回貼

1樓發表于: 2010-11-06 20:18

只看該作者 | 小中大

吳德星

級別: 工控俠客

精華主題: 0
發帖數量: 193 個
工控威望: 2416 點
下載積分: 805 分
在線時間: 538(小時)
注冊時間: 2010-10-25
最后登錄: 2025-03-30
查看吳德星的主題 / 回貼

2樓發表于: 2010-11-06 20:39

只看該作者 | 小中大

輸入是個采樣信號，有時大有時小，不能在觸摸屏設置。

[fly]歡迎紡織行業的工控朋友，本人也在紡織的圈子里。希望可以共同研究美好的未來。[/fly]

zzl1986

級別: 探索解密

精華主題: 0
發帖數量: 12 個
工控威望: 102 點
下載積分: 994 分
在線時間: 23(小時)
注冊時間: 2010-07-06
最后登錄: 2023-09-27
查看zzl1986的主題 / 回貼

3樓發表于: 2010-11-15 09:36

只看該作者 | 小中大

看看，學習中

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

精華主題: 8 篇
發帖數量: 9718 個
工控威望: 8616 點
下載積分: 16826 分
在線時間: 5336(小時)
注冊時間: 2006-08-10
最后登錄: 2025-05-02
查看ymmfa的主題 / 回貼

4樓發表于: 2010-11-15 10:05

只看該作者 | 小中大

輸入和輸出不要都是D100 分開來比如一個D100 一個D101

輸出的D可以放在觸摸屏上, 觸摸改動后輸出就變化

但你要注意轉換一下在PLC里這個D的值是0~1000/0~2000/對應4-20MA的

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
