工控人家園 歐姆龍工控論壇 歐姆龍plc脈沖輸出完成后為何脈沖輸出完成標志不置位

土豆荔枝肉

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 12 個
工控威望: 42 點
下載積分: 541 分
在線時間: 4(小時)
注冊時間: 2019-04-15
最后登錄: 2019-05-22
查看土豆荔枝肉的主題 / 回貼

樓主發表于: 2019-05-22 09:49

只看樓主 | 小中大

圖片：

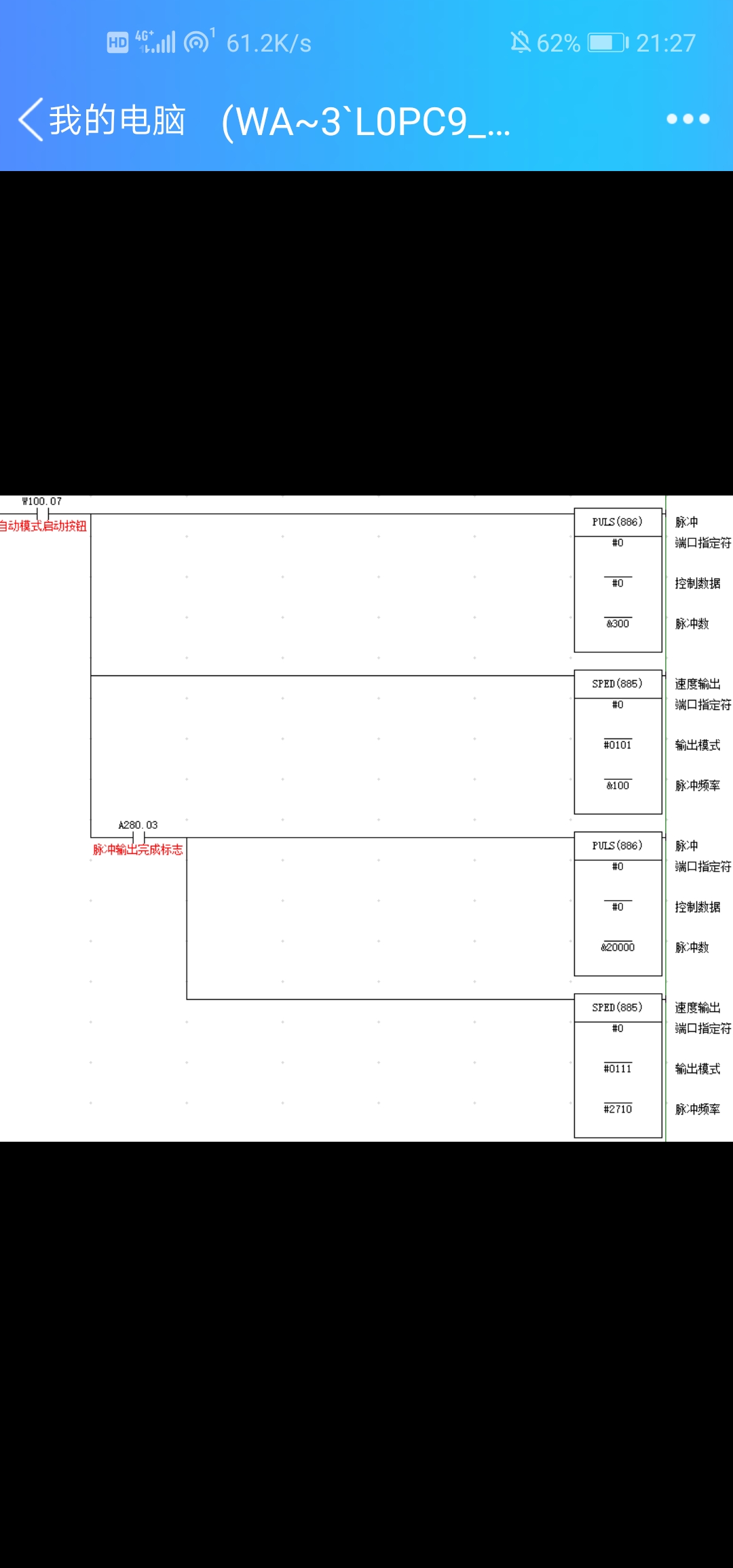

寫了這段程序，脈沖數300，頻率100hz，照理來說應該3秒后脈沖輸出完成標志就置位了，可是不知道為什么沒有置位，一直輸出脈沖，大家可以幫我看一下嗎，真心求教

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

1樓發表于: 2019-05-22 10:37

只看該作者 | 小中大

正反轉的情況下，正轉和反轉條件加互鎖

Your happiness is everything.

流辰沙

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 313 個
工控威望: 641 點
下載積分: 1068 分
在線時間: 124(小時)
注冊時間: 2018-12-27
最后登錄: 2024-04-16
查看流辰沙的主題 / 回貼

2樓發表于: 2019-05-22 10:38

只看該作者 | 小中大

你這么寫是做啥？上面300完成的時候接通了A280.03，執行下一個20000的時候又會被復位。一般用A280.03都是取上升沿去置位W。
而且歐姆龍里面PULS只需要用上升沿接通一下就好，不需要保持，按照你的程序邏輯：執行完300，應該是馬上執行20000，但實際使用不確定會不會有問題

渣渣暉

學海無涯，苦中作樂···

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 136 個
工控威望: 205 點
下載積分: 1536 分
在線時間: 68(小時)
注冊時間: 2018-07-25
最后登錄: 2025-04-08
查看渣渣暉的主題 / 回貼

3樓發表于: 2019-05-23 12:44

只看該作者 | 小中大

建議修改程序，首先按鈕按后set第一段運行的標志位，脈沖輸出上升沿and第一段運行標志位set第一段完成標志位，并復位第一段運行標志位，然后往下一段。。。。
