12樓發表于: 2011-04-27 18:57

只看該作者 | 小中大

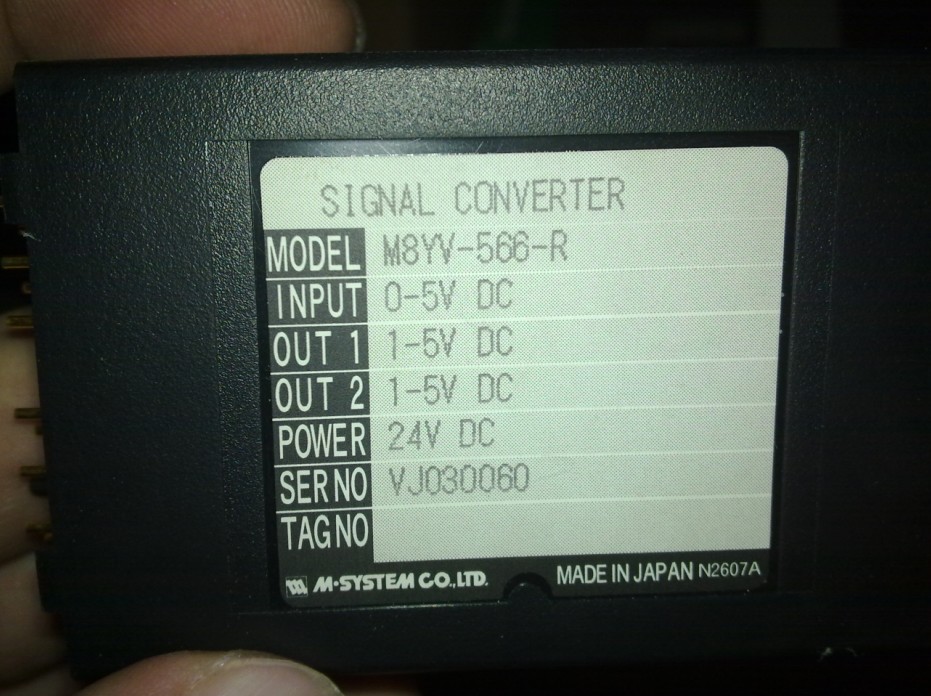

如何了解這個東西的參數呢？

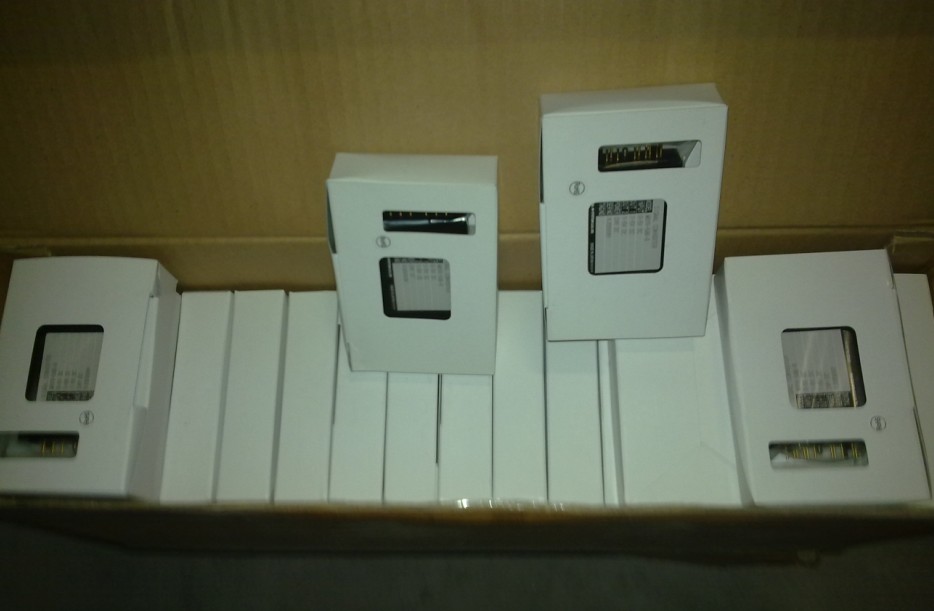

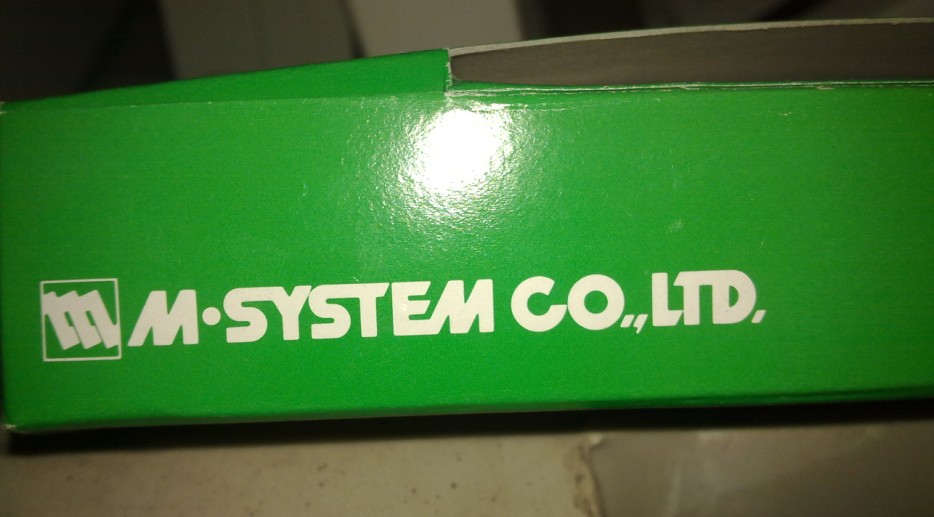

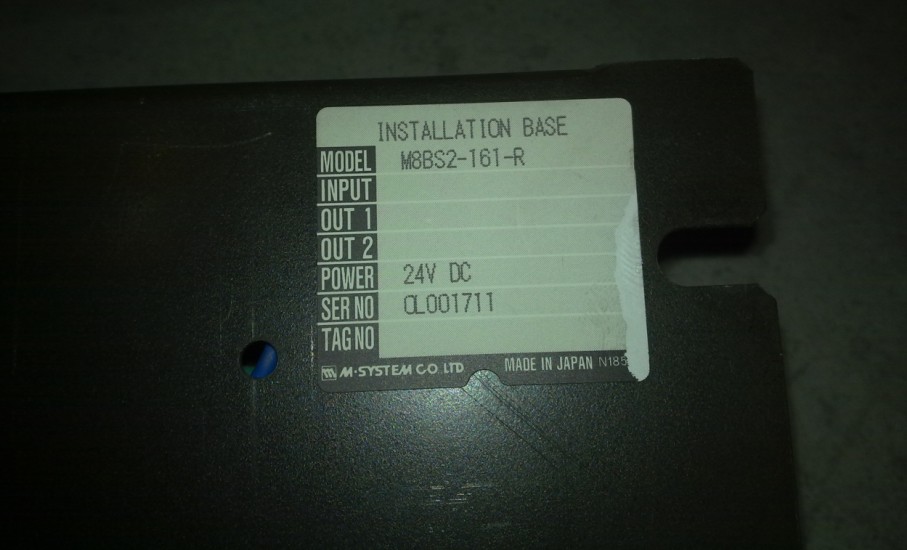

其實在側面就有我這有很多這玩意

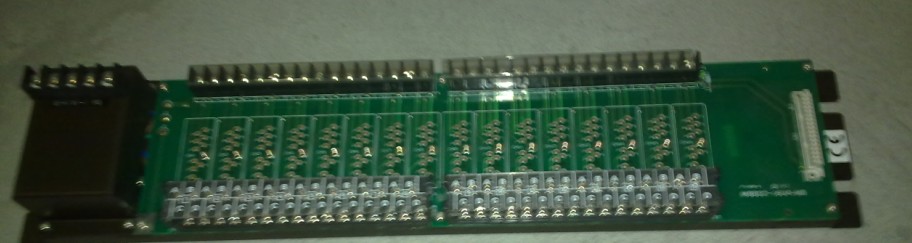

輸入DC 0~5V 兩路輸出1~5V的緊湊型模塊(這種和Q系列PLC一樣插在基板上)

你可能覺的0~5V 變成 1~5V沒什么意義，我也這么覺得，不過它支持CC-LINK網絡

所以就當成了PLC模擬量輸入來使用，被PLC讀入，而輸出也就變的不重要了

[ 此帖被月澤在2011-04-27 19:46重新編輯 ]

揭開神秘的工控面紗
QQ:2631001081
Emal:[email protected]

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

13樓發表于: 2011-04-27 19:03

只看該作者 | 小中大

樓主的東西看看側面就知道是什么信號輸入啦

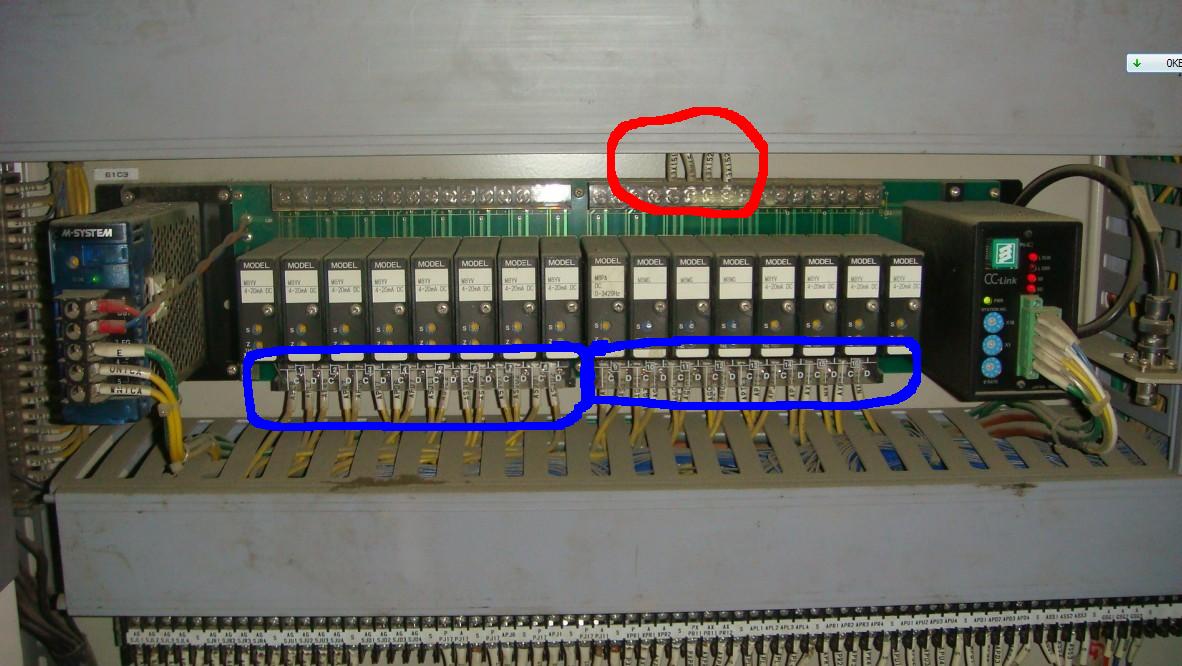

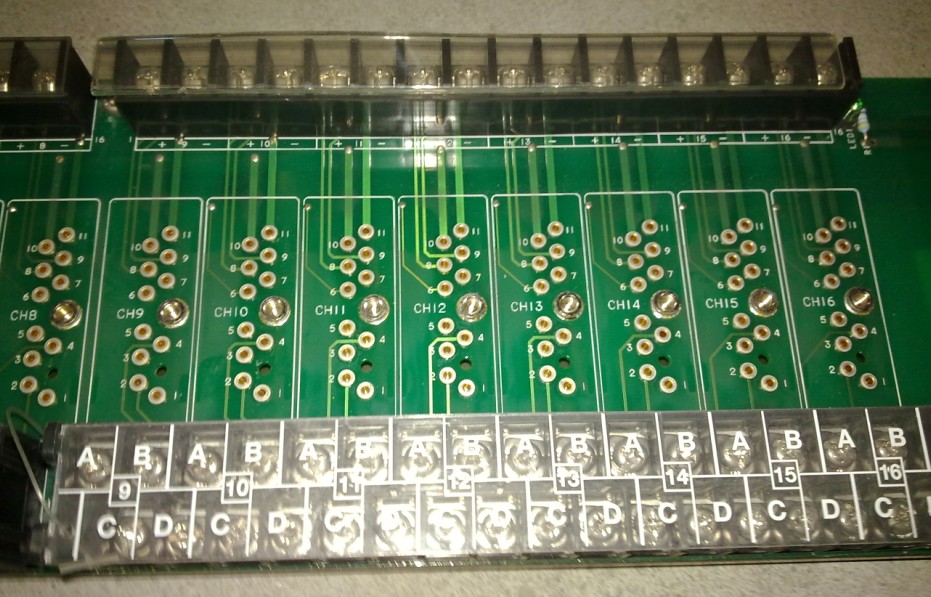

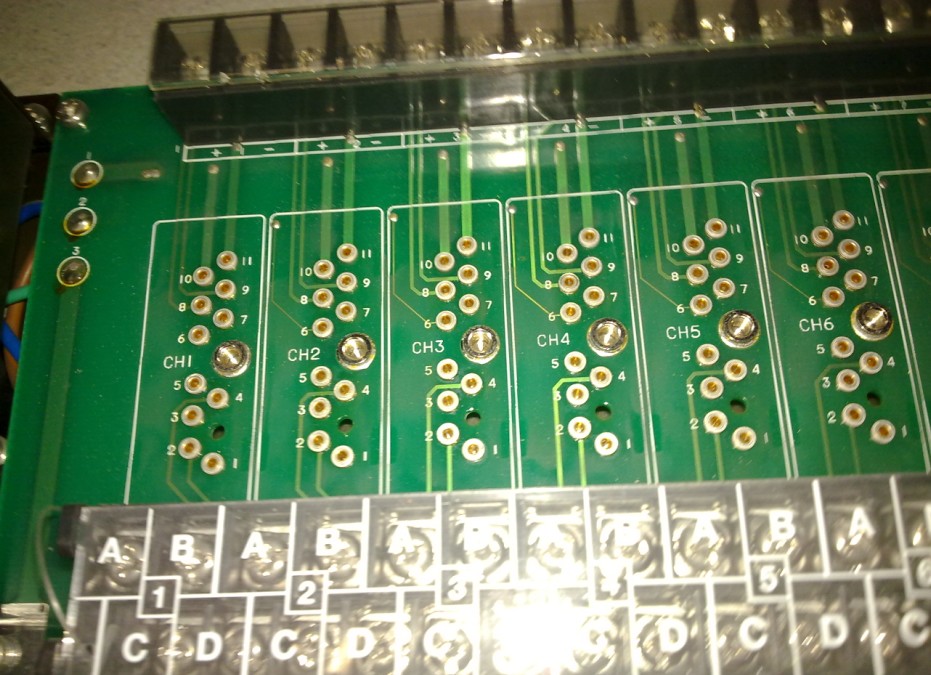

還有下圖紅色處是有接輸出的...可以用表量出信號

藍色處是信號輸入我是看不清怎么接的，不過我沒猜錯 是接在端子排A B上的是INPUT信號 C D 是OUTPUT1 上面接OUTPUT2

揭開神秘的工控面紗
QQ:2631001081
Emal:[email protected]

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

14樓發表于: 2011-04-27 19:22

只看該作者 | 小中大

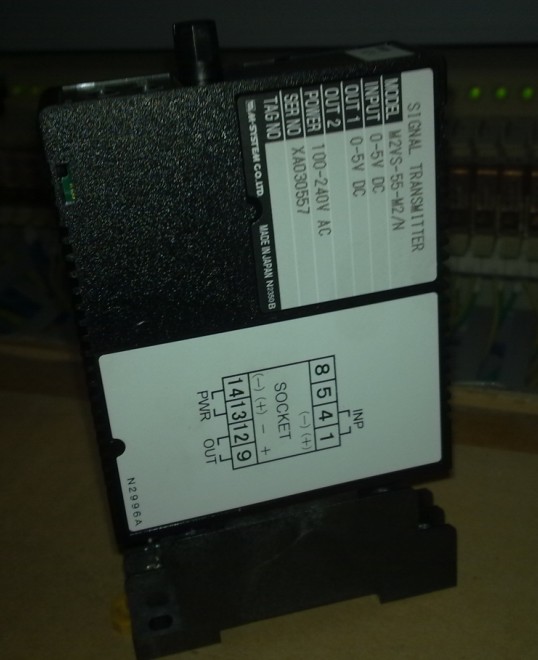

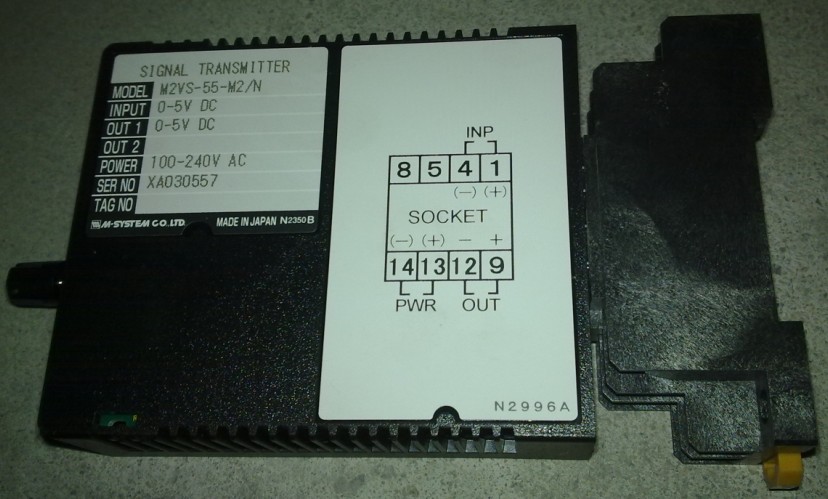

來個獨立的分享一下

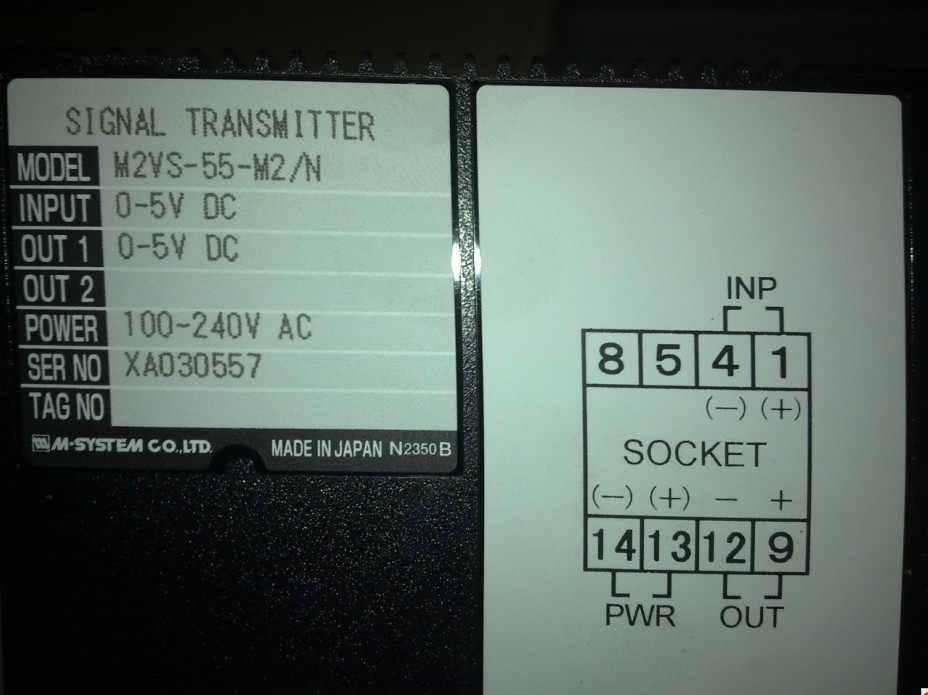

輸入=輸出呵呵不過輸入輸出信號是隔離的

下面底座貌似是Omron 中繼的底座

揭開神秘的工控面紗
QQ:2631001081
Emal:[email protected]

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

15樓發表于: 2011-04-27 19:35

只看該作者 | 小中大

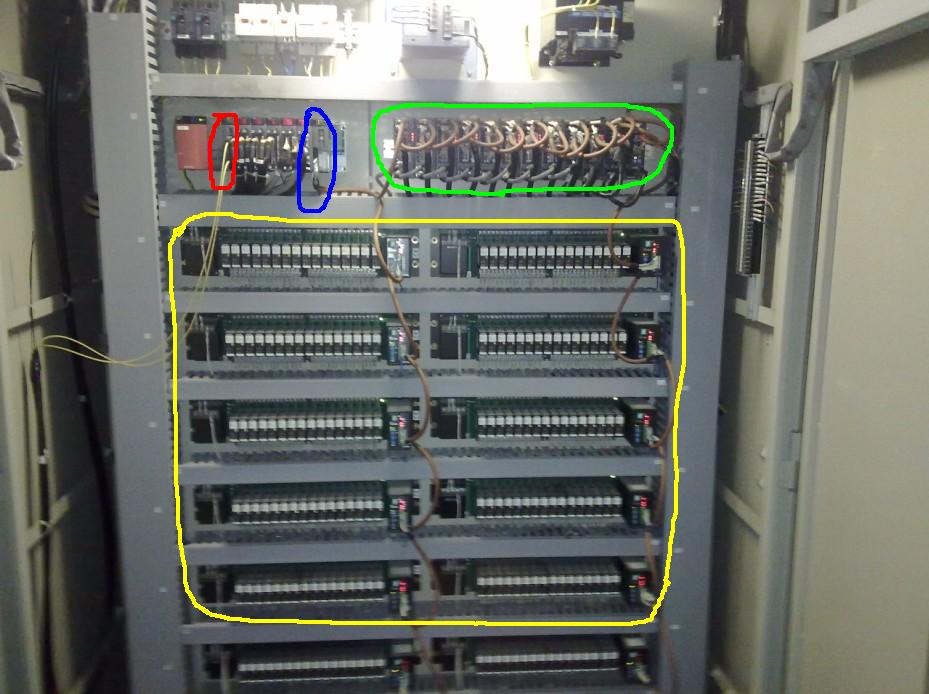

日本三菱電機的人做的工程

MELSECNET-H網網絡+CC-LINK網絡

紅色 MELSECNET-H網網絡

藍色 CC-LINK網絡

綠色模擬量輸出模塊 AJ65VBTCU-68DAVN

黃色就是和樓主一樣的模擬量輸入
