樓主發表于: 2012-04-21 07:00

只看樓主 | 小中大

七段顯示是怎么被控制或驅動的，為什么四個輸出點就能驅動一位。

wei0212007

級別: 論壇先鋒

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1173(小時)
注冊時間: 2007-04-19
最后登錄: 2025-04-30
查看wei0212007的主題 / 回貼

1樓發表于: 2012-04-21 09:14

只看該作者 | 小中大

8421碼
0=0
1=1
2=2
1+2=3
4=4
1+4=5
2+4=6
1+2+4=7
8=8
1+8=9

missyoungler

三人行則有我師。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 39 個
工控威望: 1159 點
下載積分: 1998 分
在線時間: 29(小時)
注冊時間: 2011-11-24
最后登錄: 2018-03-15
查看missyoungler的主題 / 回貼

2樓發表于: 2012-04-21 10:42

只看該作者 | 小中大

8421碼。8421分別代表每一個輸出點，這不就四個輸出點。然后再參考樓上的。

neaici

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 66 個
工控威望: 208 點
下載積分: 531 分
在線時間: 34(小時)
注冊時間: 2008-11-21
最后登錄: 2018-01-26
查看neaici的主題 / 回貼

3樓發表于: 2012-04-21 14:22

只看該作者 | 小中大

http://www.jsjjjh.com/里面有案例

1991234999

sff0928

好好學習！

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 169 點
下載積分: 464 分
在線時間: 13(小時)
注冊時間: 2010-03-14
最后登錄: 2022-03-28
查看sff0928的主題 / 回貼

4樓發表于: 2012-04-21 16:11

只看該作者 | 小中大

怎么搞？

學習啊！

matengfei

攻人之過勿太嚴，要思其堪受;教人以善勿過高，要令其可從。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 736 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的主題 / 回貼

5樓發表于: 2012-04-21 21:56

只看該作者 | 小中大

如樓上所說，用四個輸出點對其進行賦值0-9，可是光賦值就能顯示嗎？七段的發光二極管是怎么被點亮的呢，四個輸出點只能點亮四段吧。

dnxbf

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 36 個
工控威望: 127 點
下載積分: 1448 分
在線時間: 64(小時)
注冊時間: 2011-02-27
最后登錄: 2023-03-25
查看dnxbf的主題 / 回貼

6樓發表于: 2012-04-24 23:21

只看該作者 | 小中大

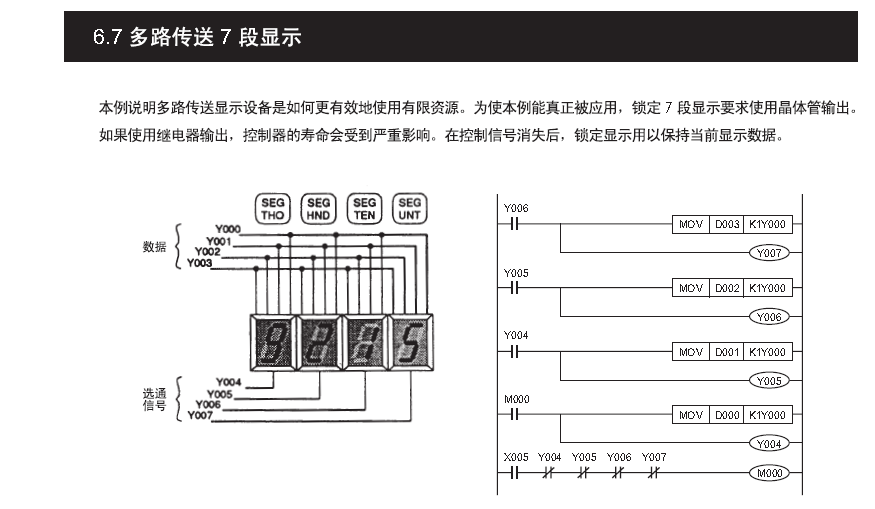

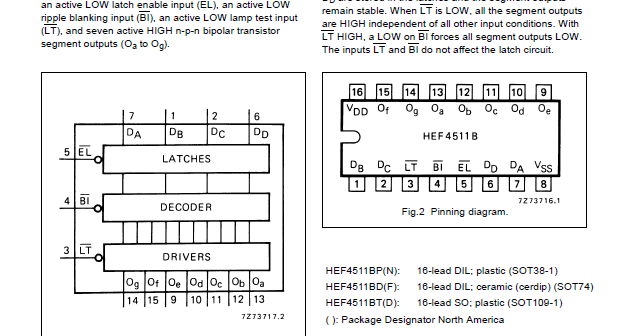

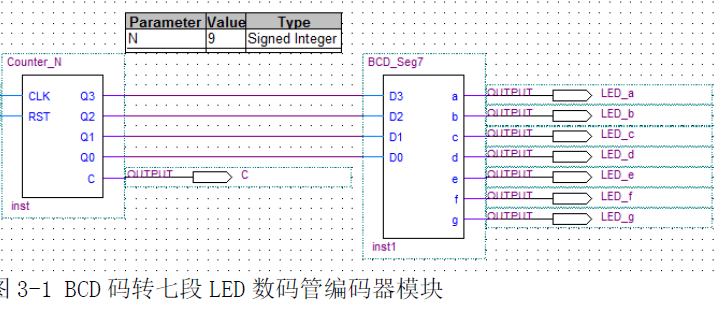

用BCD碼到七段碼芯片轉換的。原理：當選通Y7時數據傳送到個位，選通Y6時數據傳送到十位，依此類推，只要選通和數據傳送都非常快，人眼是看不出閃爍的。http://www.dgyongdong.com

[ 此帖被dnxbf在2012-04-24 23:40重新編輯 ]

shizhigao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 54 個
工控威望: 143 點
下載積分: 546 分
在線時間: 14(小時)
注冊時間: 2010-07-22
最后登錄: 2017-10-19
查看shizhigao的主題 / 回貼

7樓發表于: 2012-04-25 14:14

只看該作者 | 小中大

菜鳥學習了
