工控人家園 西門子工控論壇 梯形圖中線圈和觸點同名問題

luck2shi

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 130 點
下載積分: 592 分
在線時間: 5(小時)
注冊時間: 2012-11-03
最后登錄: 2012-12-17
查看luck2shi的主題 / 回貼

樓主發表于: 2012-11-13 13:48

只看樓主 | 小中大

圖片：

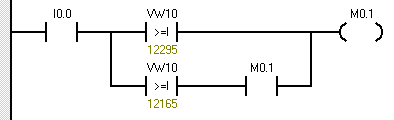

梯形圖線圈和觸點同名，兩者之間什么關系，是否任一置位另一個就也會被置位有效？詳細見下面程序，幫忙解釋一下，新手，問題比較弱智，多謝！

luck2shi

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 130 點
下載積分: 592 分
在線時間: 5(小時)
注冊時間: 2012-11-03
最后登錄: 2012-12-17
查看luck2shi的主題 / 回貼

1樓發表于: 2012-11-13 14:27

只看該作者 | 小中大

線圈M0.1上電會置位觸點M0.1? 反之是否觸點M0.1為1時也會置位線圈M0.1?

sjm213

有小知識，無大學問。

級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160660 分
在線時間: 3231(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-21
查看sjm213的主題 / 回貼

2樓發表于: 2012-11-13 15:07

只看該作者 | 小中大

是線圈影響觸點。
有了線圈這個【因】才有觸點的【果】。

luck2shi

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 130 點
下載積分: 592 分
在線時間: 5(小時)
注冊時間: 2012-11-03
最后登錄: 2012-12-17
查看luck2shi的主題 / 回貼

3樓發表于: 2012-11-13 16:26

只看該作者 | 小中大

多謝，反過來觸點不會影響線圈是吧？定時器也是一樣的，定時器到，同名的觸點就置位，反過，同名觸點不會影響定時器，我這樣理解對吧？
