樓主  發表于: 2013-01-04 19:47
大家好:
   同樣是RS485通訊接口,但是不一樣.這是為什么,如果要把他們配線起來,怎么接線?
        在這里請教各位:
     FX3U-485BD 接口為:                         臺達溫控器上內置的485接口為:
                    RDA                                                                                             DATA-
                    RDB                                                                                             DATA+
                    SDA
                    SDB
                     SG
                       是不是中間還需假模組轉換?
jk090901
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-05-02
查看jk090901的 主題 / 回貼
1樓  發表于: 2013-01-05 11:11

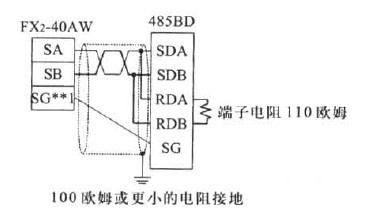

圖片:
不知道這張圖對你有沒有用?還有誰知道這個" FX2-40AW  ”嗎?
q155022
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的 主題 / 回貼
2樓  發表于: 2013-01-06 15:25
有測試,只有發送信號,接受不到信號,這是怎么回事。測試很多次了,還是沒有接受到信號
xuefenfeilxw
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 243 點
下載積分: 2097 分
在線時間: 439(小時)
注冊時間: 2010-10-23
最后登錄: 2022-07-28
查看xuefenfeilxw的 主題 / 回貼
3樓  發表于: 2013-01-06 16:15
是用自由通訊協議嗎?是的話,確認臺達溫控器的通訊格式!
yiwei125
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 418 點
下載積分: 3574 分
在線時間: 135(小時)
注冊時間: 2010-08-02
最后登錄: 2025-02-17
查看yiwei125的 主題 / 回貼
4樓  發表于: 2013-01-06 20:53
   PLC側           臺達溫控器側
RDA  SDA短接---------DATA+
RDB  SDB短接---------DATA-
q155022
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的 主題 / 回貼
5樓  發表于: 2013-01-07 00:19
接線是和四樓的一樣的啊,但是沒連上。感覺應該要在中間加個轉換的東西,我廠里有臺設備也是這樣的通訊的,中間加了個 I-7522的轉換器
  用的的日本神武的溫控器
tyrone2012
級別: 探索解密
精華主題: 0
發帖數量: 11 個
工控威望: 129 點
下載積分: 608 分
在線時間: 2(小時)
注冊時間: 2012-01-20
最后登錄: 2013-06-24
查看tyrone2012的 主題 / 回貼
6樓  發表于: 2013-01-07 11:30
發送 和 接送  兩者對接即可!
q155022
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的 主題 / 回貼
7樓  發表于: 2013-01-07 12:37
你好,想跟你確認下, PLC側           臺達溫控器側
                     RDA  SDA短接---------DATA+
                                         RDB  SDB短接---------DATA-
     這樣是可以通訊的,只是可能我那個地方設置有問題或別的原因是把。
      謝謝
q155022
級別: 探索解密
精華主題: 0
發帖數量: 74 個
工控威望: 186 點
下載積分: 2558 分
在線時間: 45(小時)
注冊時間: 2010-10-21
最后登錄: 2024-01-21
查看q155022的 主題 / 回貼
8樓  發表于: 2013-01-07 13:29
發送和接受的對接后還是不行,沒有接受到信號
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
9樓  發表于: 2013-01-07 16:08
RDA+SDA=正極。。RDB+SDB+負極
olas
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 166 點
下載積分: 2969 分
在線時間: 25(小時)
注冊時間: 2012-10-24
最后登錄: 2015-03-31
查看olas的 主題 / 回貼
10樓  發表于: 2013-01-07 16:56
分別把SDA和SDB,RDA和RDB并起來試一下....
jk090901
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 288 點
下載積分: 899 分
在線時間: 116(小時)
注冊時間: 2009-09-14
最后登錄: 2025-05-02
查看jk090901的 主題 / 回貼
11樓  發表于: 2013-01-09 12:09
PLC有發沒有收嗎?如果設置都一樣的話,可能是溫控表收到的信息它不認得,所以沒有響應。
