樓主  發表于: 2017-04-24 16:46
圖片：
各們大神
好

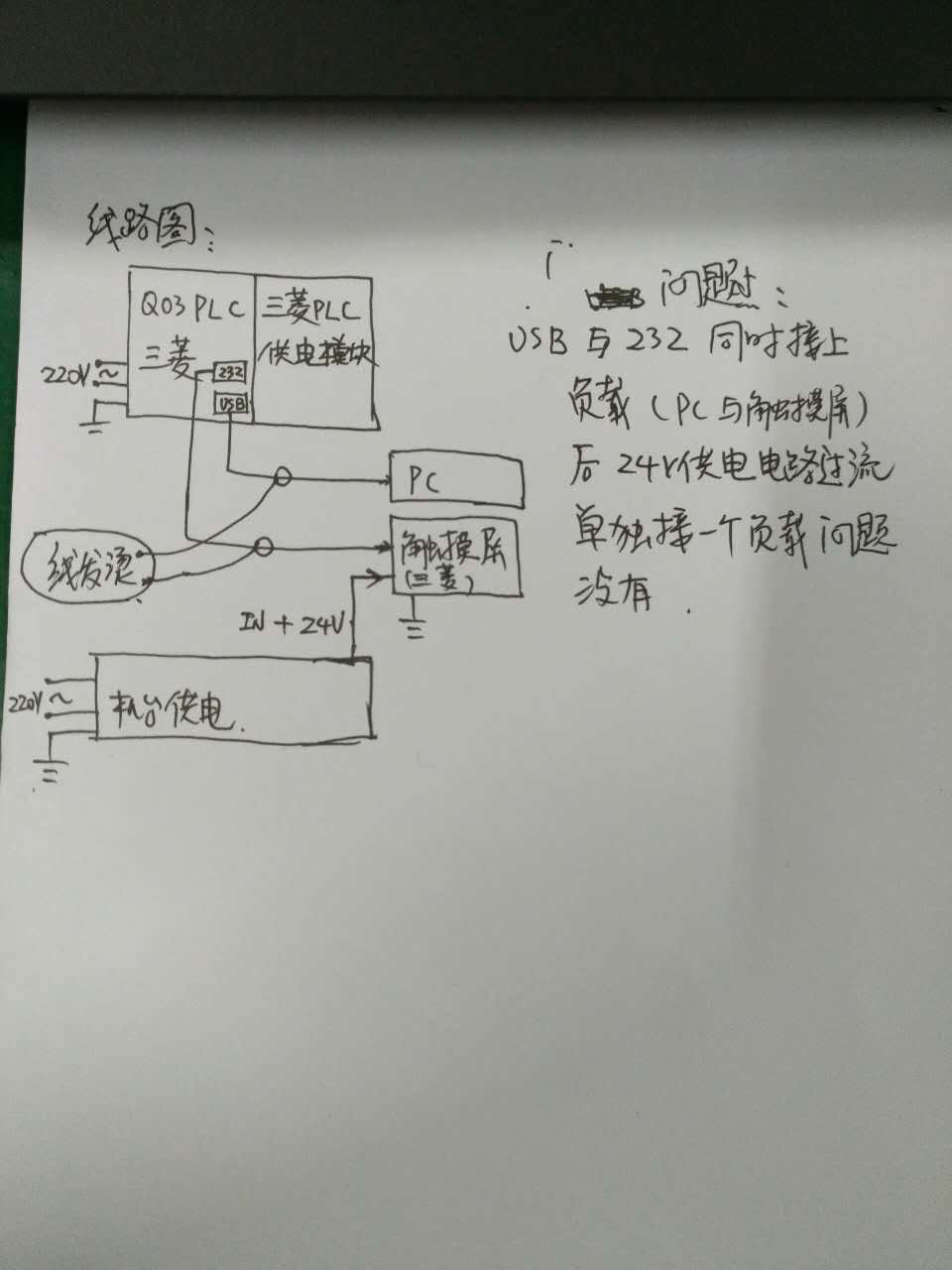

如附圖所示如何對應
Q03UPLC通過RS232線與觸摸屏連接和通過USB與PC連接后發生RS232線、USB線發熱引起24伏電壓過流
線路圖如附件
萬分感謝
cjm1234
級別: 網絡英雄

精華主題: 0
發帖數量: 2277 個
工控威望: 17166 點
下載積分: 7692 分
在線時間: 3536(小時)
注冊時間: 2014-01-09
最后登錄: 2025-05-06
查看cjm1234的 主題 / 回貼
1樓  發表于: 2017-04-24 17:02
DC24V電源加大，在查通訊線有沒對地短路。
樓主留言：
電源有追加兩個了，還是一樣
jicjic111
進步
級別: 略有小成
精華主題: 0
發帖數量: 220 個
工控威望: 377 點
下載積分: 911 分
在線時間: 377(小時)
注冊時間: 2013-05-30
最后登錄: 2025-03-13
查看jicjic111的 主題 / 回貼
2樓  發表于: 2017-04-24 17:19
PC沒有良好接地 G點有電壓
樓主留言：
PC我用的是筆記本電腦，用它本身的電池
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2023 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2025-03-18
查看周家大少的 主題 / 回貼
3樓  發表于: 2017-04-24 18:10
觸摸屏的-24V為什么沒有接？
樓主留言：
有接了-24V電的，沒有畫出來
QQ：611369538
微信：ZMF2KXL
forchoice
級別: 正式會員
精華主題: 0
發帖數量: 6 個
工控威望: 97 點
下載積分: 906 分
在線時間: 5(小時)
注冊時間: 2015-10-15
最后登錄: 2018-04-21
查看forchoice的 主題 / 回貼
4樓  發表于: 2017-04-28 11:11
查出來了，是PLC單品問題，PLC的通訊端口的屏蔽地串出了24V的正電壓
