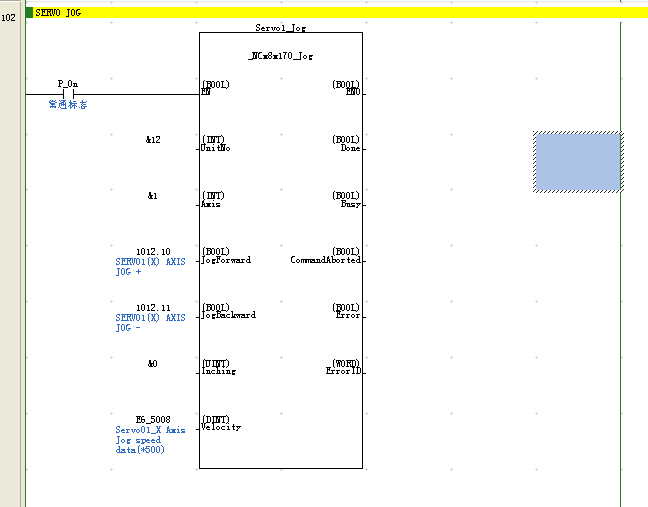

有誰知道這個梯形圖是啥意思嗎？
我只知道是跟Servo有關的，但不明白是啥意義：

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2017-05-04 18:39

只看該作者 | 小中大

這個功能塊應該是自己設計的，功能呢是伺服電機的點動功能

楊官華

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 779 個
工控威望: 770 點
下載積分: 73614 分
在線時間: 1955(小時)
注冊時間: 2008-07-31
最后登錄: 2025-05-06
查看楊官華的主題 / 回貼

2樓發表于: 2017-05-05 12:02

只看該作者 | 小中大

功能塊

xiao_ming

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 1510 點
下載積分: 676 分
在線時間: 1234(小時)
注冊時間: 2016-01-13
最后登錄: 2025-05-05
查看xiao_ming的主題 / 回貼

3樓發表于: 2017-05-05 12:05

只看該作者 | 小中大

這是一個總線模組軸卡OMRON自建功能塊從檔案就可以呼叫
功能是執行吋動方式

rsjd

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 35 個
工控威望: 164 點
下載積分: 504 分
在線時間: 33(小時)
注冊時間: 2011-12-03
最后登錄: 2024-09-12
查看rsjd的主題 / 回貼

4樓發表于: 2017-05-05 15:21

只看該作者 | 小中大

功能塊，是不是跟子程序類似的東西啊，三菱沒這玩意兒

xiao_ming

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 415 個
工控威望: 1510 點
下載積分: 676 分
在線時間: 1234(小時)
注冊時間: 2016-01-13
最后登錄: 2025-05-05
查看xiao_ming的主題 / 回貼

5樓發表于: 2017-05-05 15:28

只看該作者 | 小中大

三菱有啦不是子程序可用ST 和階梯圖編輯
建好後可於程式中使用
同樣功能只要變數不同就可執行不一樣動作

kongcheng

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 8 個
工控威望: 100 點
下載積分: 680 分
在線時間: 98(小時)
注冊時間: 2017-05-08
最后登錄: 2025-02-11
查看kongcheng的主題 / 回貼

6樓發表于: 2017-05-10 10:11

只看該作者 | 小中大

功能塊

諸葛星痕

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 44 個
工控威望: 130 點
下載積分: 656 分
在線時間: 36(小時)
注冊時間: 2014-11-14
最后登錄: 2023-06-05
查看諸葛星痕的主題 / 回貼

7樓發表于: 2017-05-10 11:01

只看該作者 | 小中大

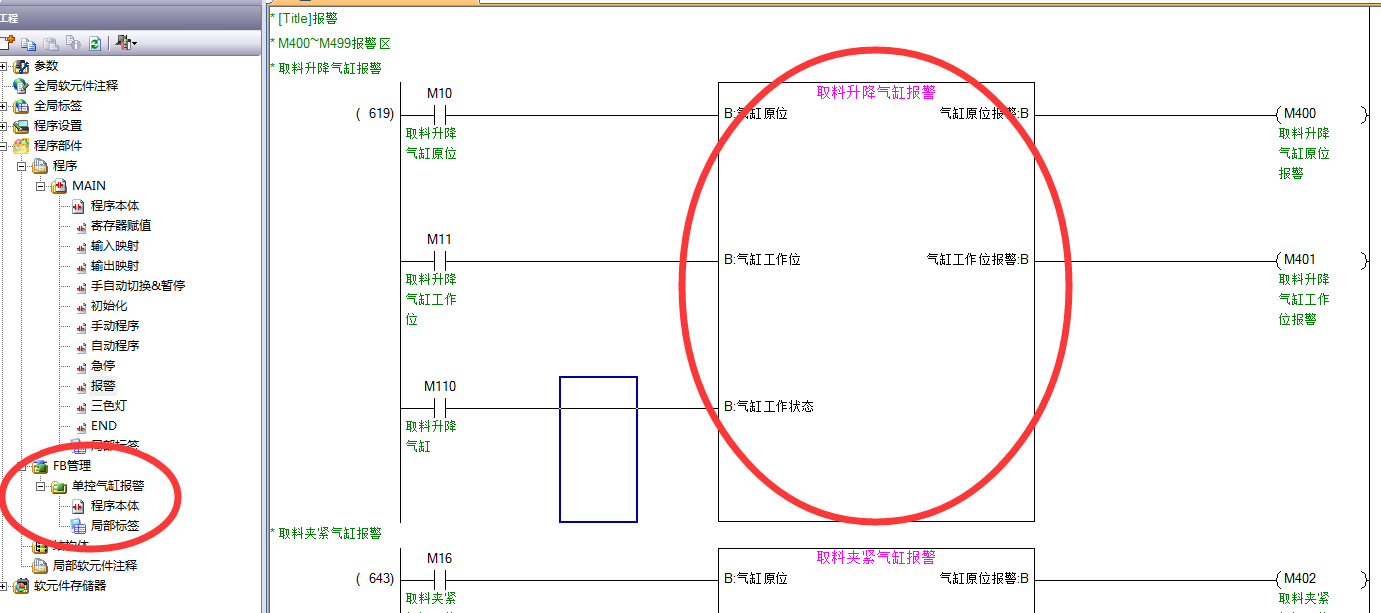

圖片：

三菱也有功能塊，只是你學藝不精而已

本帖最近評分記錄：

下載積分:+1(工控新兵蛋子) 好貼好貼！

xyzenter

活在當下，順其自然

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 135 個
工控威望: 266 點
下載積分: 2080 分
在線時間: 108(小時)
注冊時間: 2014-04-09
最后登錄: 2021-04-13
查看xyzenter的主題 / 回貼

8樓發表于: 2017-05-15 15:26

只看該作者 | 小中大

功能塊，也就不過帶參子函數而已。

比如一個函數F(X,Y)=2X+3Y.這個函數有兩個參數X,Y，功能是輸出2X+3Y的和。你給不同的X,Y值可以得到不同的結果。比如X=1,Y=2你就得到總數7，如果X=2,Y=0你就得到總數2.

這個功能塊，應該是一個伺服的JOG模塊，推測應該是你給一些軸標記，JOG速度，方向參數，就能驅動相應的軸進行相應的JOG運動。

狼中的小羊

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 110 點
下載積分: 704 分
在線時間: 16(小時)
注冊時間: 2017-05-19
最后登錄: 2019-08-16
查看狼中的小羊的主題 / 回貼

9樓發表于: 2017-05-19 11:51

只看該作者 | 小中大

這是自己寫的一個功能塊，然后在調用出來的

leiyoushu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 93 個
工控威望: 203 點
下載積分: 476 分
在線時間: 77(小時)
注冊時間: 2011-05-02
最后登錄: 2022-10-12
查看leiyoushu的主題 / 回貼

10樓發表于: 2017-06-09 19:19

只看該作者 | 小中大

居然看不懂了，這就對了，以后可以多學學，不就進步了

永恒14

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 451 點
下載積分: 13983 分
在線時間: 232(小時)
注冊時間: 2014-12-17
最后登錄: 2023-04-09
查看永恒14的主題 / 回貼

11樓發表于: 2017-06-13 17:02

只看該作者 | 小中大

共同學習
