樓主發表于: 2017-07-31 15:37

只看樓主 | 小中大

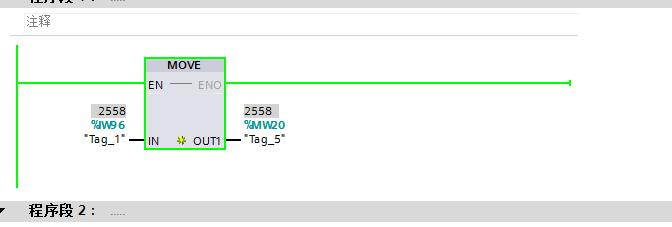

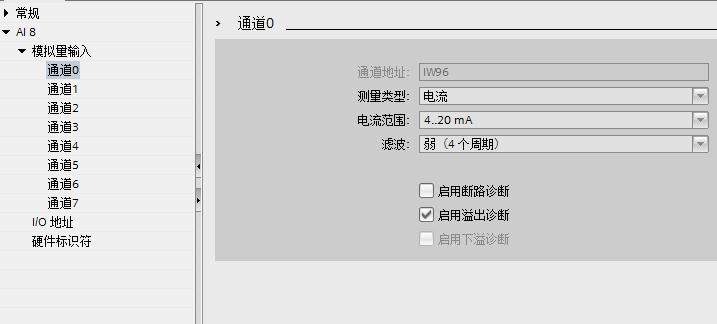

圖片：

誰用過S7-1200模擬量輸入模塊，實測4-20通道值為5.3毫安，但與實際數字量不相符，是什么原因呢？

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3454 個
工控威望: 20993 點
下載積分: 32778 分
在線時間: 1796(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-09
查看tkggtdkjpl的主題 / 回貼

1樓發表于: 2017-08-02 08:47

只看該作者 | 小中大

32000/16=2000
2000*1.3=2600

2600-2558=42
模擬量也是有誤差的，不知道你覺得應該是多少？

本帖最近評分記錄：

下載積分:+2(ycm1980)

自動化單機，生產線，項目編程調試！

ycm1980

級別: 探索解密

精華主題: 0
發帖數量: 62 個
工控威望: 168 點
下載積分: 841 分
在線時間: 413(小時)
注冊時間: 2012-09-11
最后登錄: 2025-04-30
查看ycm1980的主題 / 回貼

2樓發表于: 2017-08-02 18:34

只看該作者 | 小中大

引用
引用第1樓tkggtdkjpl于2017-08-02 08:47發表的 :
32000/16=2000
2000*1.3=2600

2600-2558=42
模擬量也是有誤差的，不知道你覺得應該是多少？

我選的是4-20ma,5.3ma應該是5530+2600？

eledesigner

懂一點點

級別: 工控俠客

精華主題: 0
發帖數量: 1917 個
工控威望: 2179 點
下載積分: 2884 分
在線時間: 2322(小時)
注冊時間: 2009-08-21
最后登錄: 2025-05-08
查看eledesigner的主題 / 回貼

3樓發表于: 2017-08-04 09:19

只看該作者 | 小中大

引用
引用第2樓ycm1980于2017-08-02 18:34發表的 :

我選的是4-20ma,5.3ma應該是5530+2600？

4MA是零，一樓的算法是對的。
