樓主發表于: 2018-01-17 20:12

只看樓主 | 小中大

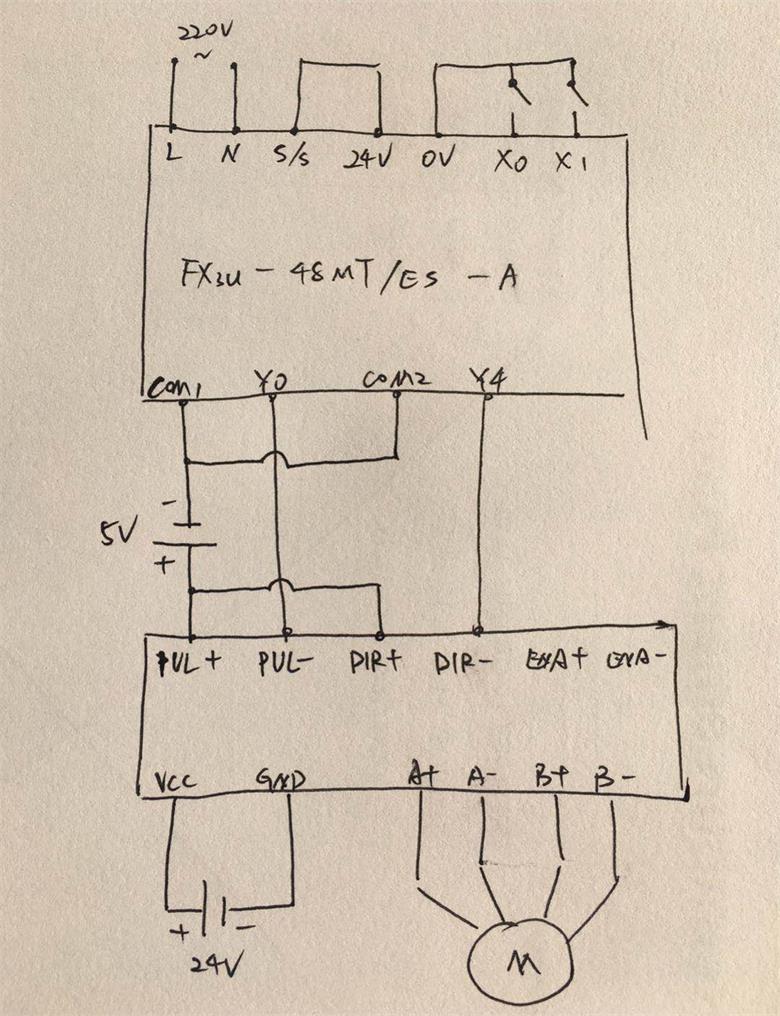

電路圖是這樣的

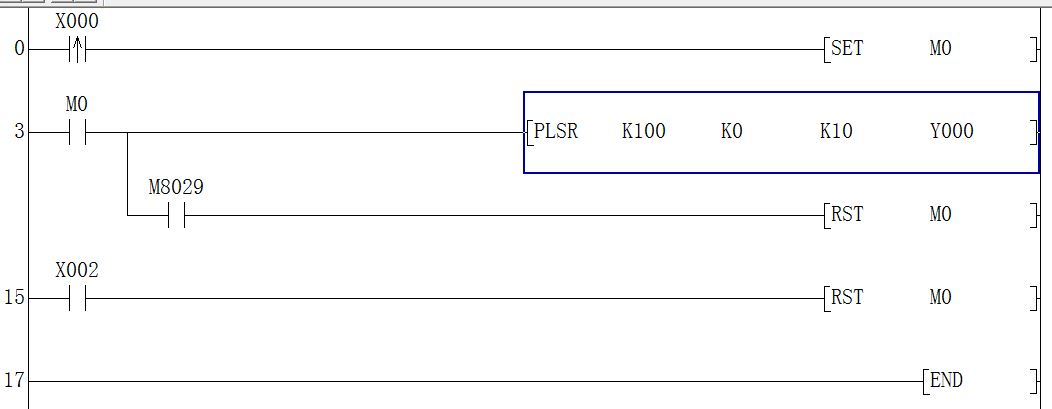

程序是這樣的

lanbojiniana

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 52 點
下載積分: 797 分
在線時間: 1(小時)
注冊時間: 2018-01-10
最后登錄: 2020-07-06
查看lanbojiniana的主題 / 回貼

1樓發表于: 2018-01-17 20:14

只看該作者 | 小中大

用同樣的方法，S7-200的PWM能讓步進電機轉，但是FX3U就是不行，求大神指導

fscheung

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fscheung的主題 / 回貼

2樓發表于: 2018-01-18 10:41

只看該作者 | 小中大

學習一下

xyphacker

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 218 點
下載積分: 702 分
在線時間: 16(小時)
注冊時間: 2018-01-15
最后登錄: 2025-03-24
查看xyphacker的主題 / 回貼

3樓發表于: 2018-01-18 10:44

只看該作者 | 小中大

我也是剛?cè)腴T 就是想說一下那個方向信號的問題 + - 不應該是由不同的端口你這樣+ 信號永遠的高電平
沒法切換正反轉吧

fscheung

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fscheung的主題 / 回貼

4樓發表于: 2018-01-18 10:46

只看該作者 | 小中大

電路接線是對的，程序似乎也正確，方向沒控制，監視一下脈沖輸出吧

haotian3083

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 245 點
下載積分: 401 分
在線時間: 14(小時)
注冊時間: 2018-01-12
最后登錄: 2025-04-16
查看haotian3083的主題 / 回貼

5樓發表于: 2018-01-18 10:54

只看該作者 | 小中大

共陽極電壓應該是24v吧

haotian3083

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 245 點
下載積分: 401 分
在線時間: 14(小時)
注冊時間: 2018-01-12
最后登錄: 2025-04-16
查看haotian3083的主題 / 回貼

6樓發表于: 2018-01-18 10:56

只看該作者 | 小中大

發送脈沖個數怎么可以是k0，那樣是沒有發脈沖

haotian3083

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 245 點
下載積分: 401 分
在線時間: 14(小時)
注冊時間: 2018-01-12
最后登錄: 2025-04-16
查看haotian3083的主題 / 回貼

7樓發表于: 2018-01-18 10:59

只看該作者 | 小中大

plsr 指令是帶加減速的脈沖輸出 plsr k500（最高頻率） d0（發送脈沖總數） t（加、減速時間ms）y0

hmh770

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 29 個
工控威望: 107 點
下載積分: 1026 分
在線時間: 29(小時)
注冊時間: 2018-01-11
最后登錄: 2025-02-24
查看hmh770的主題 / 回貼

8樓發表于: 2018-01-18 15:46

只看該作者 | 小中大

樓上很強的樣子，學習了。

悔不勤勞

lanbojiniana

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 52 點
下載積分: 797 分
在線時間: 1(小時)
注冊時間: 2018-01-10
最后登錄: 2020-07-06
查看lanbojiniana的主題 / 回貼

9樓發表于: 2018-01-22 19:08

只看該作者 | 小中大

引用
引用第4樓fscheung于2018-01-18 10:46發表的 :
電路接線是對的，程序似乎也正確，方向沒控制，監視一下脈沖輸出吧

X接通之后，Y有輸出，燈亮，但是步進電機沒有任何反應

照顧設備員

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 161 點
下載積分: 1763 分
在線時間: 19(小時)
注冊時間: 2018-01-10
最后登錄: 2018-05-23
查看照顧設備員的主題 / 回貼

10樓發表于: 2018-01-23 09:29

只看該作者 | 小中大

期待學習！

我的手機

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看我的手機的主題 / 回貼

11樓發表于: 2018-01-25 13:45

只看該作者 | 小中大

很好很有收獲
