樓主發表于: 2018-04-02 19:41

只看樓主 | 小中大

圖片：

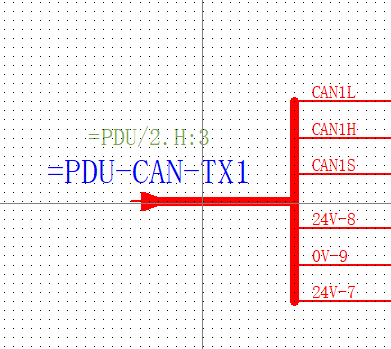

一般的標注都是圖1中標注方法，可以自動延伸到對應的頁；

有沒有什么方法是圖2這樣標的，也可以自動延伸到對應的頁；

ps：圖2的標法是自己通過畫直線和打字標上去的

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

1樓發表于: 2018-04-02 20:15

只看該作者 | 小中大

圖片：

能否做成這個樣子？

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

2樓發表于: 2018-04-02 20:16

只看該作者 | 小中大

樓上這樣是可以實現的，是怎么做出來的，有沒有教程？

新工電工

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 10727 點
下載積分: 30327 分
在線時間: 698(小時)
注冊時間: 2006-11-04
最后登錄: 2025-05-06
查看新工電工的主題 / 回貼

3樓發表于: 2018-04-03 09:25

只看該作者 | 小中大

EPLAN自帶的項目中有，你可以看一下

zhaoxg

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 511 個
工控威望: 10678 點
下載積分: 9667 分
在線時間: 341(小時)
注冊時間: 2016-05-07
最后登錄: 2025-05-02
查看zhaoxg的主題 / 回貼

4樓發表于: 2018-04-03 10:13

只看該作者 | 小中大

這是總線

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

5樓發表于: 2018-04-03 10:52

只看該作者 | 小中大

引用
引用第1樓優哈1995于2018-04-02 20:15發表的 :
能否做成這個樣子？

線束功能

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

6樓發表于: 2018-04-03 14:47

只看該作者 | 小中大

引用
引用第5樓tingfenghu于2018-04-03 10:52發表的 :

線束功能

具體怎么做呢？

優哈1995

學，無止境

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 25 個
工控威望: 125 點
下載積分: 1606 分
在線時間: 9(小時)
注冊時間: 2016-06-13
最后登錄: 2019-09-29
查看優哈1995的主題 / 回貼

7樓發表于: 2018-04-03 19:40

只看該作者 | 小中大

已解決，用線束功能里的角和十字接頭
