工控人家園 西門子工控論壇 求助一下論壇，西門子MPI連接西門子PLC的連線接線圖

tcr1023

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 168 點
下載積分: 13456 分
在線時間: 201(小時)
注冊時間: 2013-07-08
最后登錄: 2025-02-26
查看tcr1023的主題 / 回貼

樓主發表于: 2018-04-04 14:56

只看樓主 | 小中大

圖片：

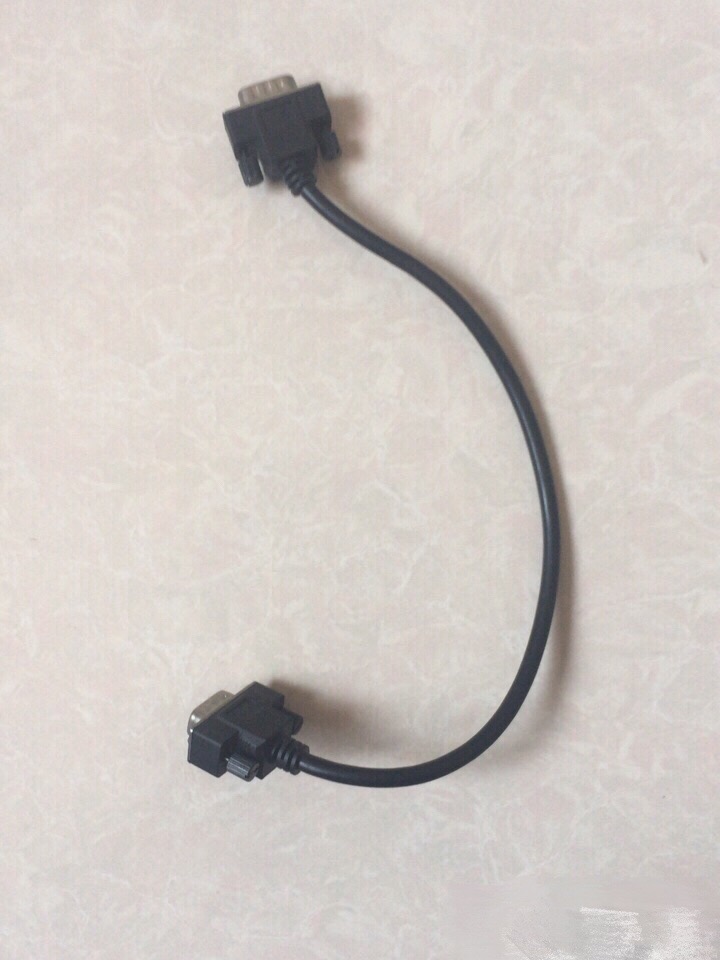

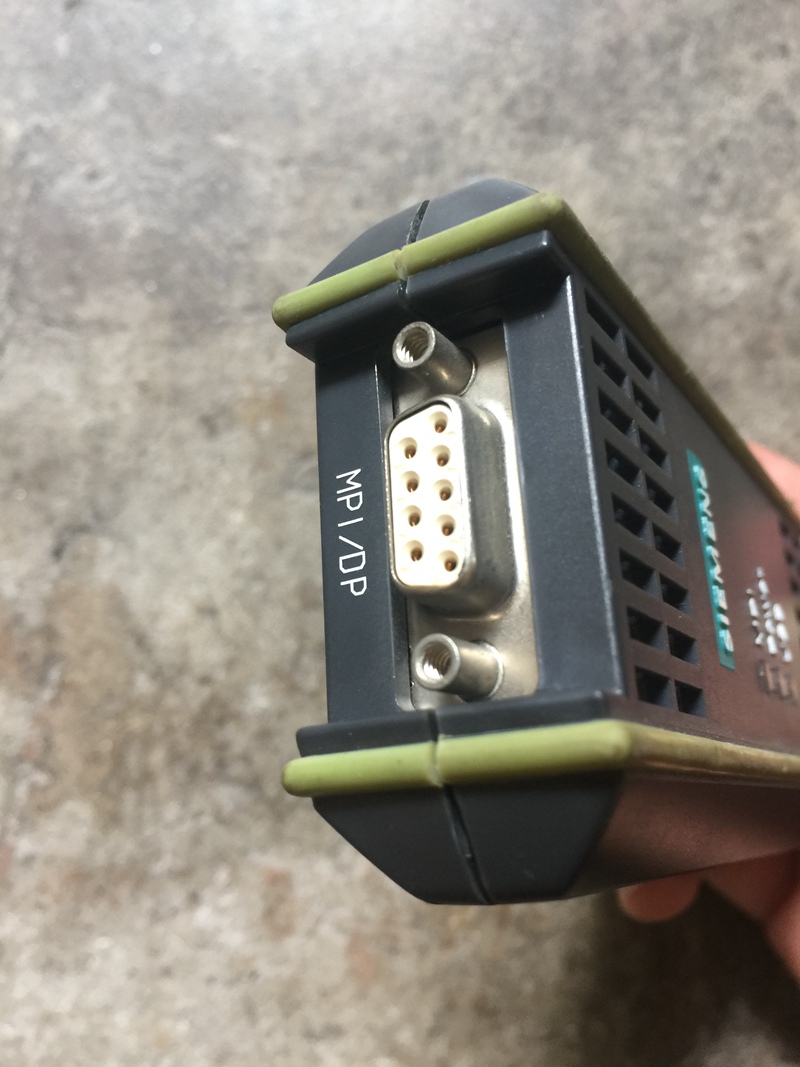

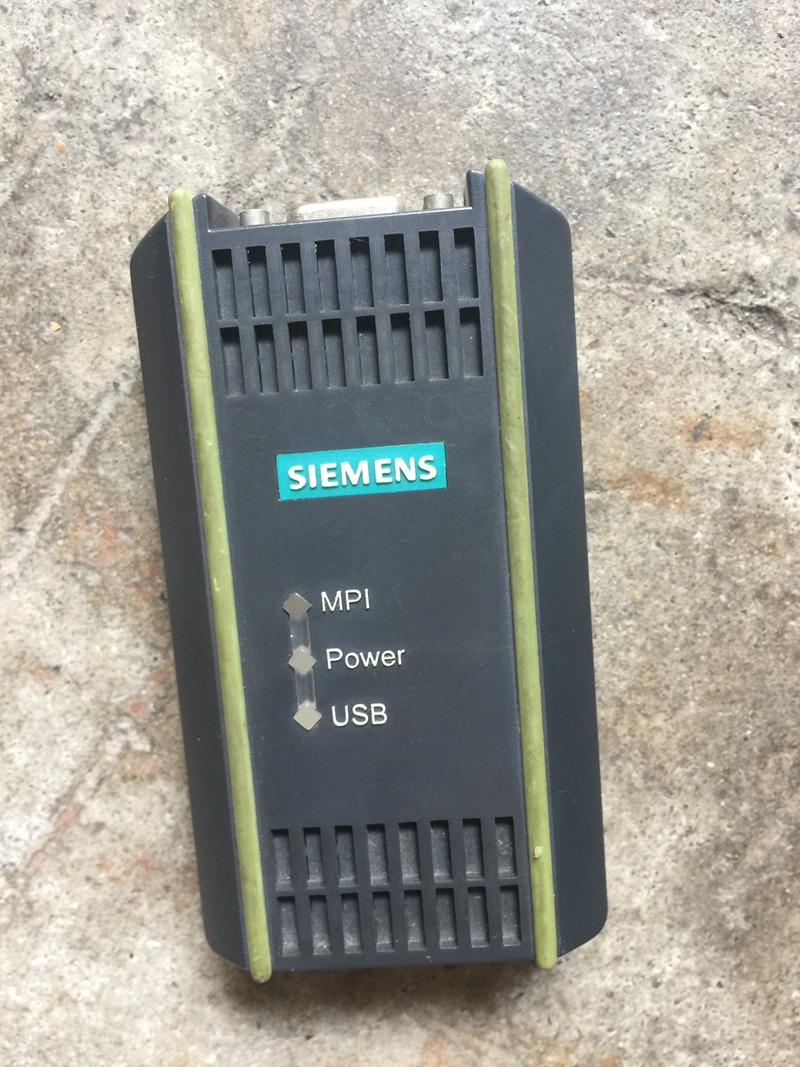

求助一下論壇，西門子MPI連接西門子PLC的連線接線圖，編程器如下圖，因丟失了一條MPI到PLC的連接線，求助一下接線圖，自己重做一條。感謝論壇。

TEL:13928661629 QQ:732656560

zx19910914

級別: 略有小成

精華主題: 0
發帖數量: 196 個
工控威望: 306 點
下載積分: 5780 分
在線時間: 46(小時)
注冊時間: 2015-04-11
最后登錄: 2025-04-30
查看zx19910914的主題 / 回貼

1樓發表于: 2018-04-05 14:54

只看該作者 | 小中大

如果是串口那根直接找平行的線就好了

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

精華主題: 5 篇
發帖數量: 8291 個
工控威望: 10425 點
下載積分: 21207 分
在線時間: 3086(小時)
注冊時間: 2007-03-01
最后登錄: 2025-05-05
查看guochunyi的主題 / 回貼

2樓發表于: 2018-04-06 08:04

只看該作者 | 小中大

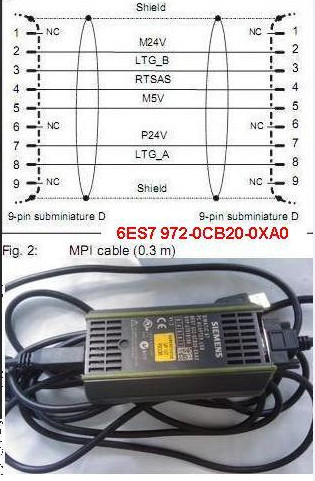

這根線可以自己做的,具體接法見下圖

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

tcr1023

級別: 探索解密

精華主題: 0
發帖數量: 48 個
工控威望: 168 點
下載積分: 13456 分
在線時間: 201(小時)
注冊時間: 2013-07-08
最后登錄: 2025-02-26
查看tcr1023的主題 / 回貼

3樓發表于: 2018-04-06 21:47

只看該作者 | 小中大

引用
引用第2樓guochunyi于2018-04-06 08:04發表的 :
這根線可以自己做的,具體接法見下圖
[attachment=220768]

非常感謝，謝謝！

TEL:13928661629 QQ:732656560

chendaochun

有顆不老的心，認真向大家學習。

級別: 探索解密

精華主題: 0
發帖數量: 93 個
工控威望: 152 點
下載積分: 1928 分
在線時間: 41(小時)
注冊時間: 2018-04-10
最后登錄: 2023-09-02
查看chendaochun的主題 / 回貼

4樓發表于: 2018-04-15 16:25

只看該作者 | 小中大

這種線好用嗎？
