樓主發表于: 2018-12-31 14:24

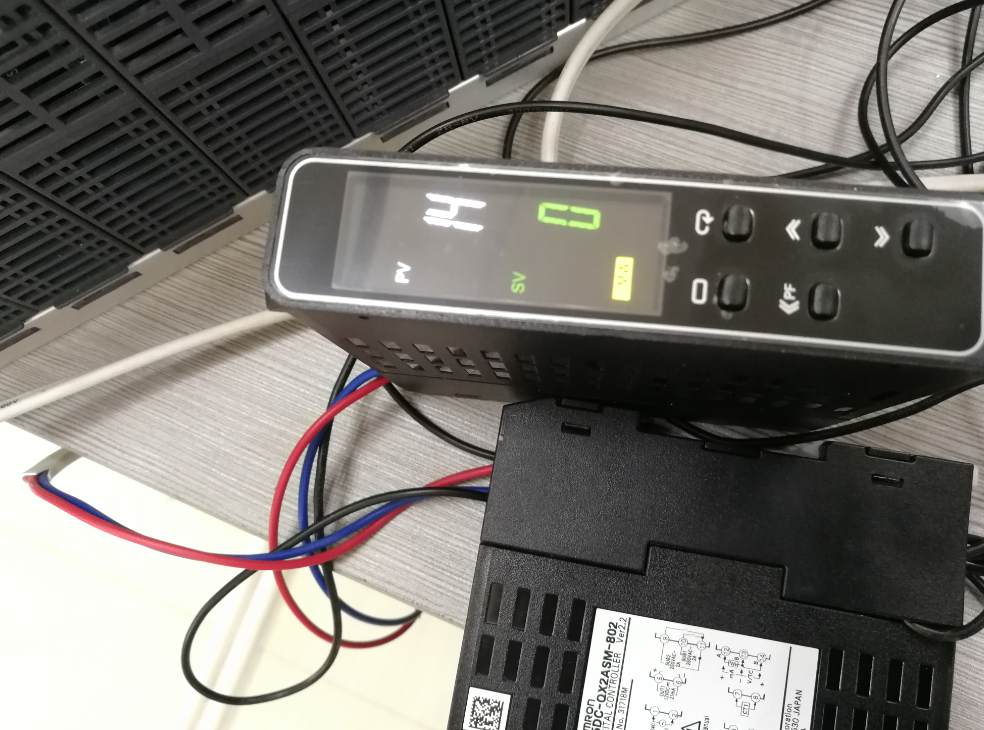

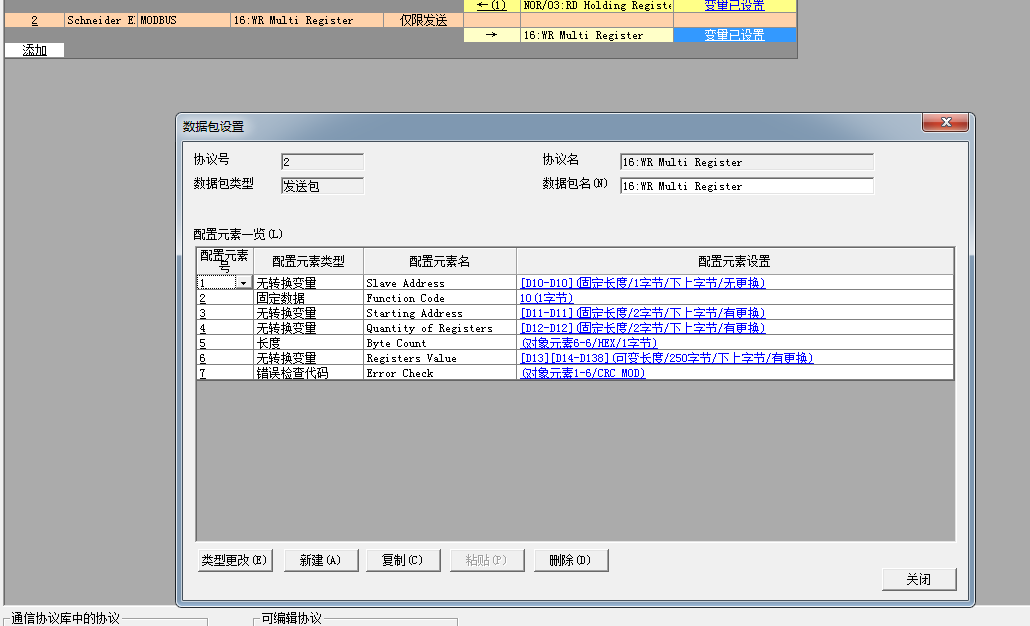

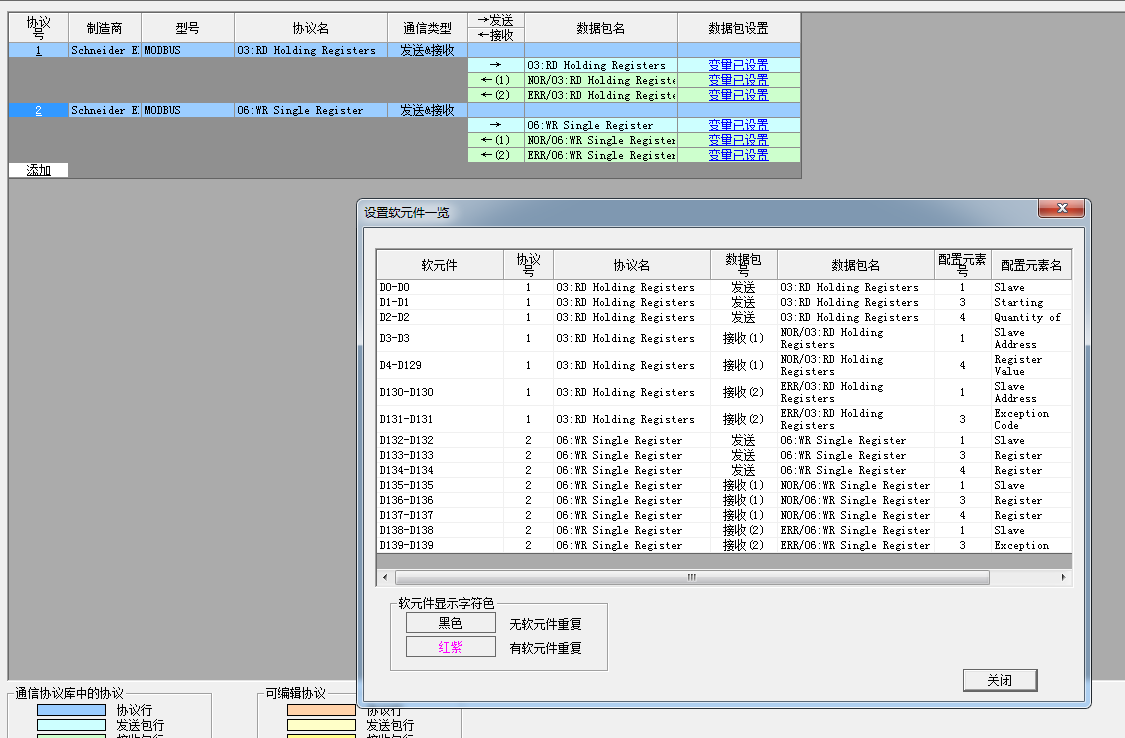

選了一款三菱QJ71C24-R4，CH2跟歐姆龍溫控器做modbus通訊。現在出現一個問題，讀取溫控器的顯示值是可以的，寫入設定值不行，請大師幫忙看看程序。還有我有10臺溫控器每個讀取和寫入都要建立協議號嗎？建立協議占有D0-D130，這段地址是不是就不能用了？

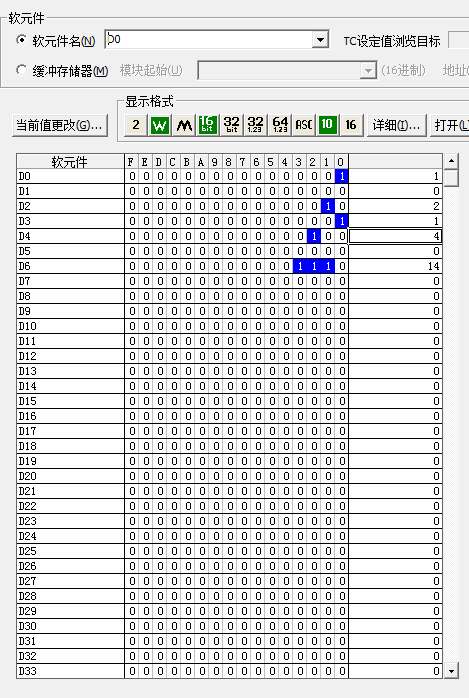

我讀取溫控器地址到D0，為什么溫度顯示值在D6？

附件為程序，請幫忙看看

附件：

求助PLCQ通訊.zip (3505 K) 下載次數:364
網站提示: 請不要用迅雷下載附件，容易出錯

dyysam513

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 277 點
下載積分: 4175 分
在線時間: 96(小時)
注冊時間: 2015-05-21
最后登錄: 2025-03-28
查看dyysam513的主題 / 回貼

1樓發表于: 2019-01-02 08:18

只看該作者 | 小中大

大神幫忙看看，謝謝啦

dyysam513

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 277 點
下載積分: 4175 分
在線時間: 96(小時)
注冊時間: 2015-05-21
最后登錄: 2025-03-28
查看dyysam513的主題 / 回貼

2樓發表于: 2019-01-02 09:22

只看該作者 | 小中大

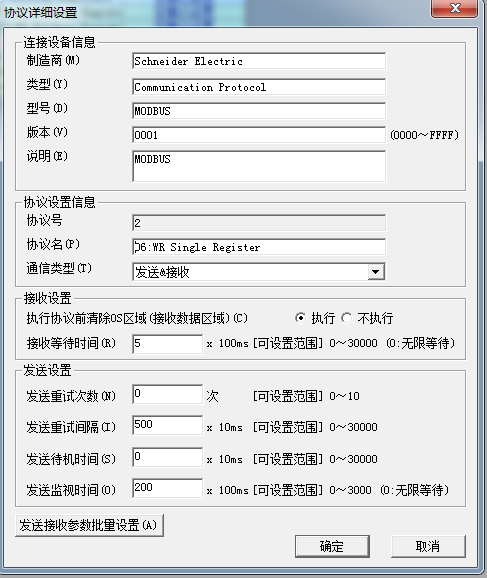

打客服改接受等待時間，沒什么用。

wayu

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 86061 分
在線時間: 476(小時)
注冊時間: 2008-08-01
最后登錄: 2025-04-30
查看wayu的主題 / 回貼

3樓發表于: 2019-01-02 09:59

只看該作者 | 小中大

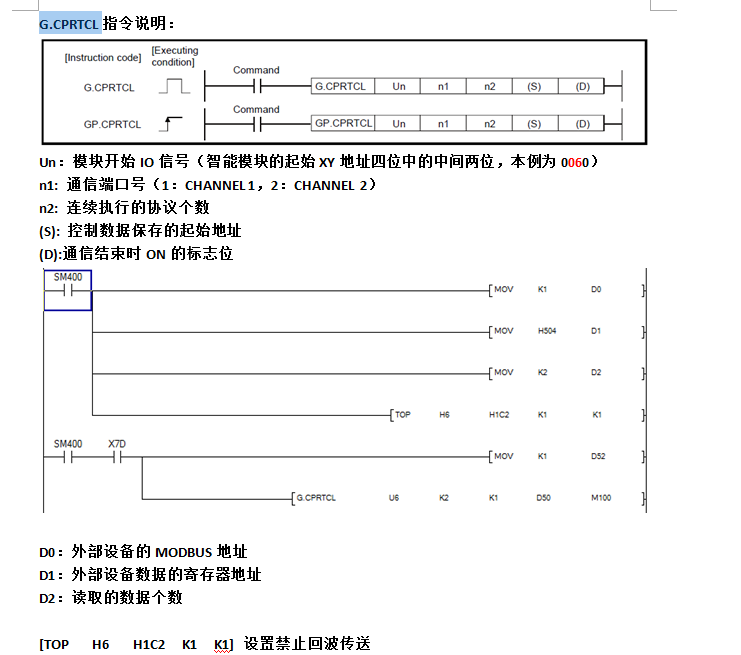

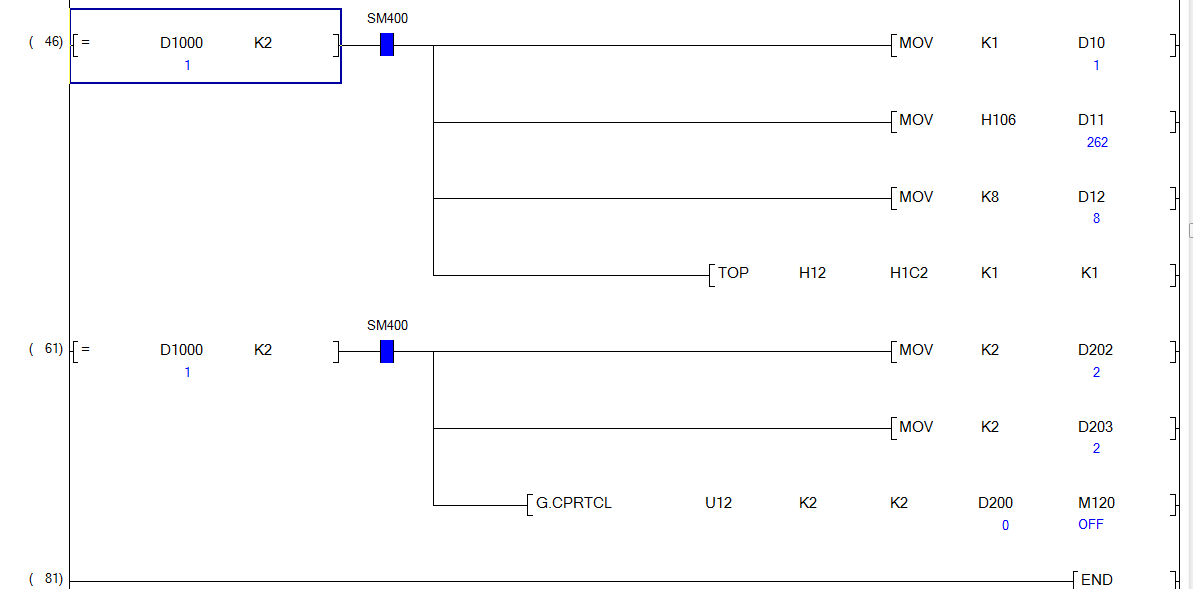

GP.CPRTCL U6 K2 K1 D50 M100
U6    起始IO的高兩位
K2    選擇通道1,2選擇通道2
K1    連續協議執行的數量,最多8
D50    控制數據啟始地址
M100    執行完成后置為ON 的位軟元件編號

K1    連續協議執行的數量,最多8
應寫K2，執行2個協議。
MOV  K2 D53  增加

dyysam513

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 277 點
下載積分: 4175 分
在線時間: 96(小時)
注冊時間: 2015-05-21
最后登錄: 2025-03-28
查看dyysam513的主題 / 回貼

4樓發表于: 2019-01-02 11:07

只看該作者 | 小中大

改了還是不行，怎么寫都寫不進去。

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

5樓發表于: 2019-01-02 11:55

只看該作者 | 小中大

歐姆龍的溫控儀支持MC樓主可以不用指令改寫

Rules are always made by the strong, and history is always written by the winners.

dyysam513

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 277 點
下載積分: 4175 分
在線時間: 96(小時)
注冊時間: 2015-05-21
最后登錄: 2025-03-28
查看dyysam513的主題 / 回貼

6樓發表于: 2019-01-02 12:35

只看該作者 | 小中大

MC格式4，試過了。寫進去PLC一直在報錯。

jack1009

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 102 個
工控威望: 239 點
下載積分: 1523 分
在線時間: 55(小時)
注冊時間: 2013-09-02
最后登錄: 2025-03-09
查看jack1009的主題 / 回貼

7樓發表于: 2019-01-02 13:15

只看該作者 | 小中大

要不要試試用HMI去連??

daizhi

一師一地一時一法

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的主題 / 回貼

8樓發表于: 2019-01-02 19:32

只看該作者 | 小中大

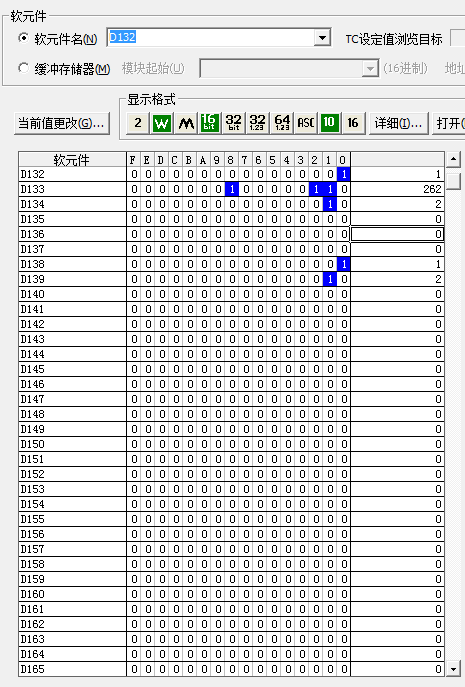

沒看見D136、D137的設置

huch1111

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 159 個
工控威望: 257 點
下載積分: 38023 分
在線時間: 410(小時)
注冊時間: 2016-07-28
最后登錄: 2025-05-05
查看huch1111的主題 / 回貼

9樓發表于: 2019-01-04 16:44

只看該作者 | 小中大

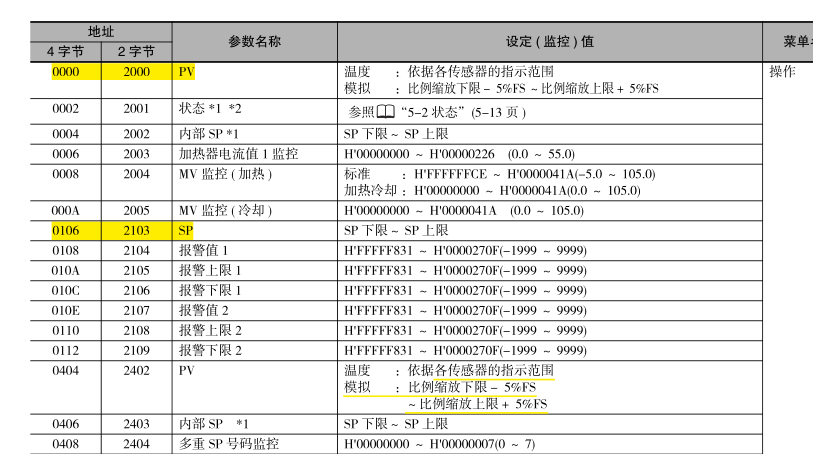

D0 是從站號 D1 是MODBUS首地址你傳的16進制0 讀取的2個數據 16進制 0 數據存在D5 1數據存在D6 看看說明書的數據顯示格式吧是不是 D6 D5 d5站小數點

[ 此帖被huch1111在2019-01-04 16:56重新編輯 ]

syhfchyn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 190 點
下載積分: 519 分
在線時間: 68(小時)
注冊時間: 2013-08-31
最后登錄: 2024-12-26
查看syhfchyn的主題 / 回貼

10樓發表于: 2019-01-26 17:07

只看該作者 | 小中大

無序協議嘛！歐姆龍的表校驗碼要計算，用富士溫控儀可以自動計算校驗碼，方便

zhaoliguo

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 121 個
工控威望: 1139 點
下載積分: 1218 分
在線時間: 170(小時)
注冊時間: 2015-01-14
最后登錄: 2025-05-01
查看zhaoliguo的主題 / 回貼

11樓發表于: 2022-04-22 15:56

只看該作者 | 小中大

引用
引用樓主dyysam513于2018-12-31 14:24發表的 qj71c24n-r4與歐姆龍溫控器通訊可以讀取不能寫入？ :
選了一款三菱QJ71C24-R4，CH2跟歐姆龍溫控器做modbus通訊。現在出現一個問題，讀取溫控器的顯示值是可以的，寫入設定值不行，請大師幫忙看看程序。還有我有10臺溫控器每個讀取和寫入都要建立協議號嗎？建立協議占有D0-D130，這段地址是不是就不能用了？
我讀取溫控器地址到D0，為什么溫度顯示值在D6？

附件為程序，請幫忙看看
[attachment=228888] [attachment=228889] [attachment=228890] [attachment=228891] [attachment=228892] [attachment=228893] [attachment=228894]

你這個SV值怎么寫入的？問題解決了嗎？

[ 此帖被zhaoliguo在2022-04-22 16:03重新編輯 ]
