工控人家園 綜合討論 變頻器到電機的電纜線使用屏蔽（四芯）線比不使用屏蔽線有什么功能區別？

wul2.4g

級別: 工控俠客

精華主題: 0
發帖數量: 1964 個
工控威望: 2162 點
下載積分: 48523 分
在線時間: 560(小時)
注冊時間: 2009-07-30
最后登錄: 2025-04-20
查看wul2.4g的主題 / 回貼

12樓發表于: 2019-02-24 08:36

只看該作者 | 小中大

屏蔽層有三種連接方式，單端接地，兩端接地，兩端都不接地，但一般多用單端接地，你可以查一下相關資料，有詳細的介紹！

lvpretend

級別: 論壇先鋒

精華主題: 0
發帖數量: 1266 個
工控威望: 1436 點
下載積分: 3703 分
在線時間: 324(小時)
注冊時間: 2015-07-20
最后登錄: 2025-02-25
查看lvpretend的主題 / 回貼

13樓發表于: 2019-02-25 11:58

只看該作者 | 小中大

引用
引用第12樓tingfenghu于2019-02-23 18:19發表的 Re:Re:Re:Re:電機的電纜線使用屏蔽（ .. :

屏蔽線都是單端接地，
不是接地線。

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

14樓發表于: 2022-10-27 23:07

只看該作者 | 小中大

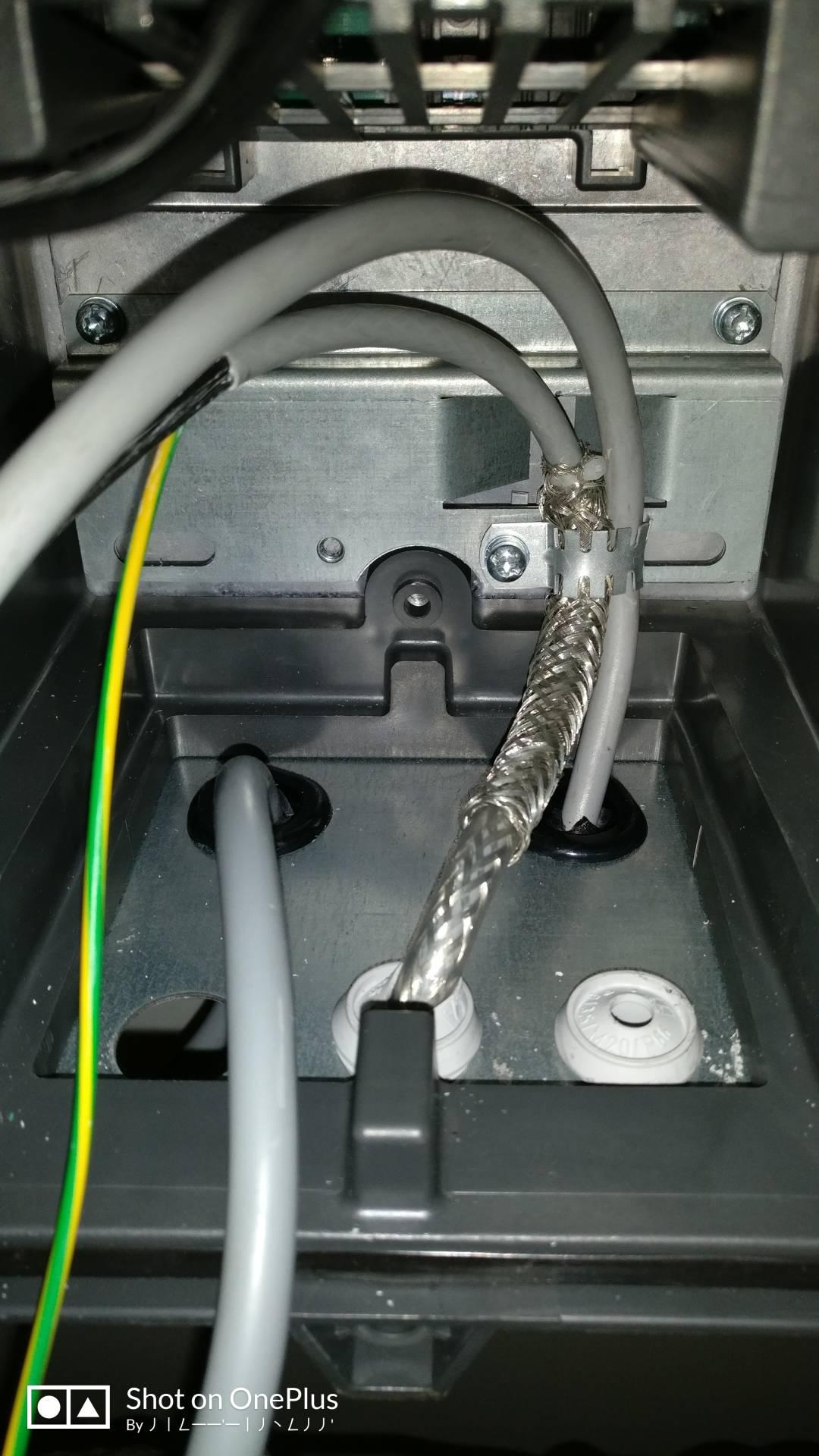

這里還有磁環要串

[img]Http://www.mdgt.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

goldage

級別: 工控俠客

精華主題: 0
發帖數量: 1922 個
工控威望: 2086 點
下載積分: 7301 分
在線時間: 510(小時)
注冊時間: 2016-06-19
最后登錄: 2025-05-06
查看goldage的主題 / 回貼

15樓發表于: 2022-10-30 21:52

只看該作者 | 小中大

現在的變頻很成熟，沒啥區別的

懂一點點

好好學習，GO GO

級別: 略有小成

精華主題: 0
發帖數量: 306 個
工控威望: 419 點
下載積分: 20955 分
在線時間: 144(小時)
注冊時間: 2014-10-05
最后登錄: 2025-05-06
查看懂一點點的主題 / 回貼

16樓發表于: 2022-11-01 09:06

只看該作者 | 小中大

單端接地，靠近變頻器一側接地，可以防止干擾
