樓主發表于: 2020-11-08 13:01

只看樓主 | 小中大

關于模擬量的壓力如果在最后顯示階段進行補償，實際反饋轉換后的值+補償地址值=最終顯示壓力值，補償是沒有問題的，但當外力撤銷后，這個補償值怎么清0呢？因為補償的地址值一直在寫入到PLC中，外力撤銷后，顯示值就一直是這個補償值。

sqpfanglin

級別: 論壇先鋒

精華主題: 0
發帖數量: 188 個
工控威望: 1538 點
下載積分: 5255 分
在線時間: 82(小時)
注冊時間: 2015-01-27
最后登錄: 2024-11-16
查看sqpfanglin的主題 / 回貼

1樓發表于: 2020-11-08 21:13

只看該作者 | 小中大

mov傳0

光明左使

級別: 論壇先鋒

精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

2樓發表于: 2020-11-09 08:17

只看該作者 | 小中大

外力撤銷后你的初始值就變小了，在+補償值前加一個比較條件，初始值小的時候不補償，或者MOV K0

比較條件加了，但實際反饋一直有個很小的力值，mov 0沒有效果，清0后又被反饋值覆蓋了

光明左使

級別: 論壇先鋒

精華主題: 0
發帖數量: 148 個
工控威望: 1045 點
下載積分: 7091 分
在線時間: 91(小時)
注冊時間: 2019-07-27
最后登錄: 2024-11-19
查看光明左使的主題 / 回貼

3樓發表于: 2020-11-12 12:06

只看該作者 | 小中大

圖片：

引用
引用第2樓wudezhou888于2020-11-09 08:17發表的 :
外力撤銷后你的初始值就變小了，在+補償值前加一個比較條件，初始值小的時候不補償，或者MOV K0

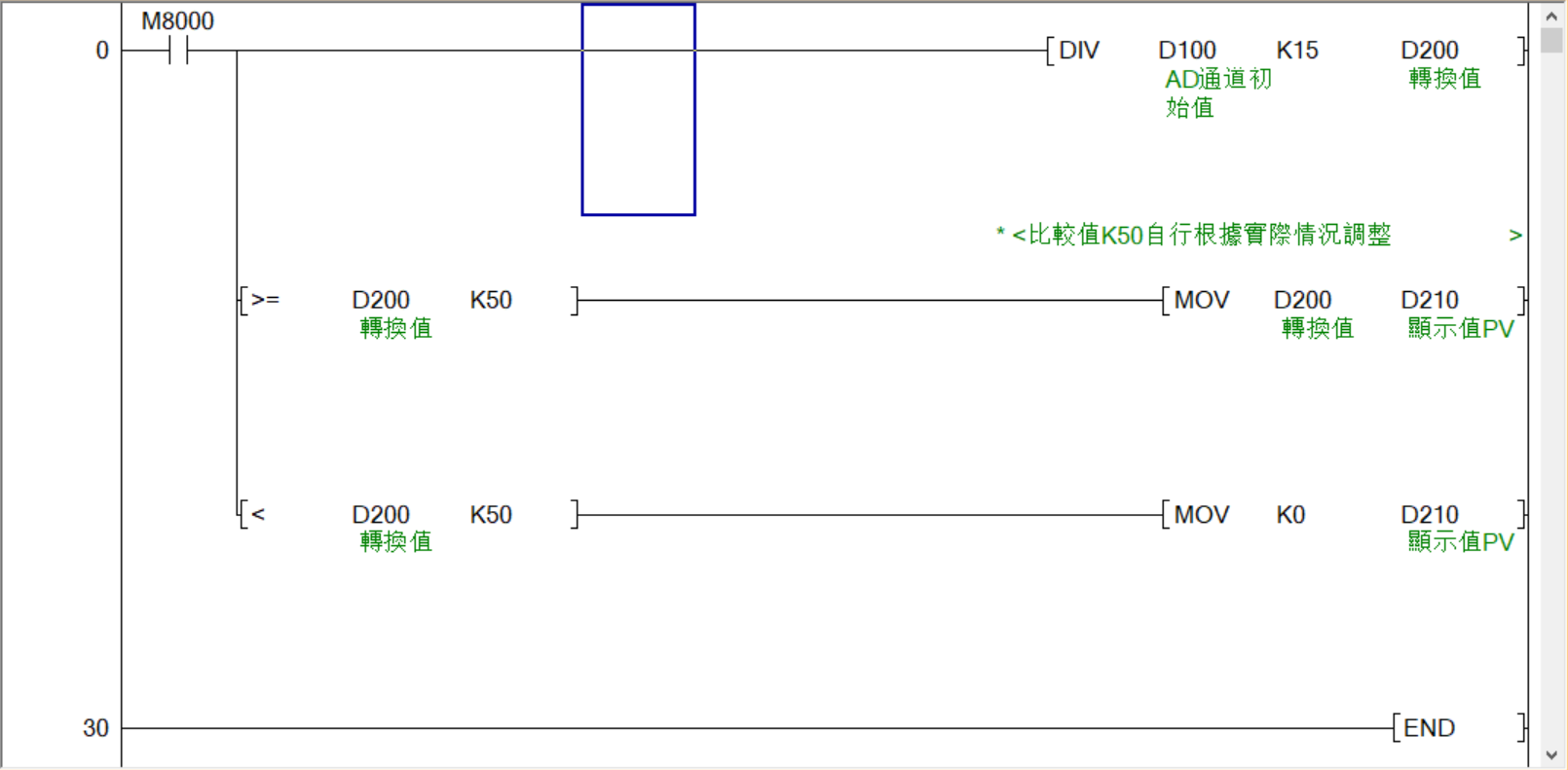

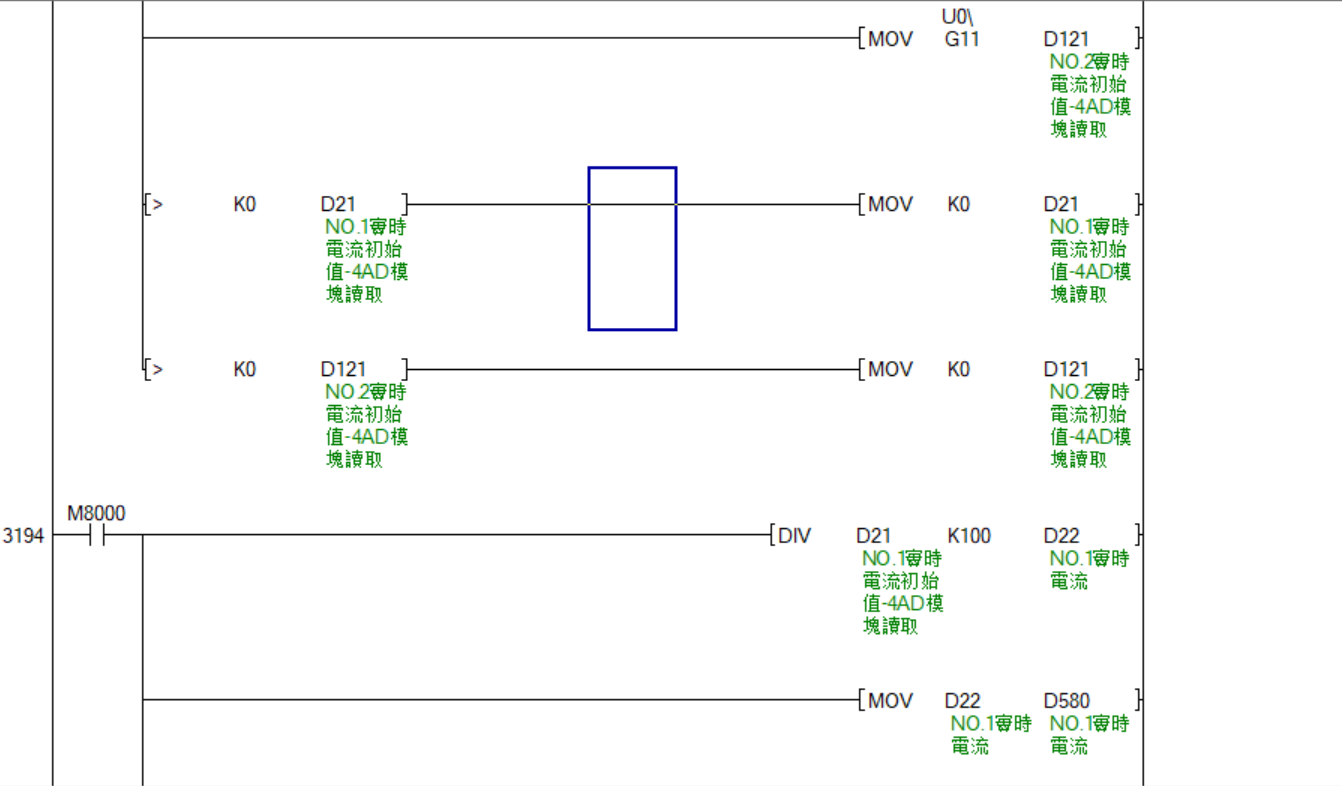

不要直接使用轉換后的D值作爲PV顯示，下面兩種方法都可以。

我后來用的就是類似圖2的方法，壓力測試沒有問題了，后來變送器對調了線，改成了拉力，又變回原來情況了，我再檢查下吧，謝謝！

詩無俗

工控一生

級別: 探索解密

精華主題: 0
發帖數量: 52 個
工控威望: 116 點
下載積分: 2007 分
在線時間: 53(小時)
注冊時間: 2019-04-26
最后登錄: 2025-03-03
查看詩無俗的主題 / 回貼

4樓發表于: 2020-11-16 09:51

只看該作者 | 小中大

做一個比較，單外力撤銷后，外力值為0時，mov k0 d（補償值）
