愚公移山
可解FPX,FPXH,FP0R,FP0H
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-04-29
查看愚公移山的 主題 / 回貼
樓主  發表于: 2009-12-25 10:56

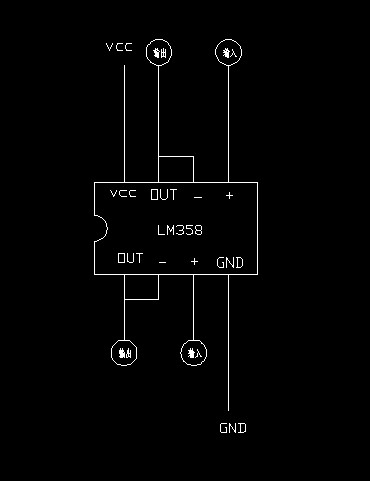

圖片:
請教各位:雙運放LM358這樣接時是什么作用?
假如輸入的是高電平信號,輸出會是高電平還是低電平?
愚公移山
可解FPX,FPXH,FP0R,FP0H
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 770 個
工控威望: 1037 點
下載積分: 2086 分
在線時間: 485(小時)
注冊時間: 2008-01-26
最后登錄: 2025-04-29
查看愚公移山的 主題 / 回貼
1樓  發表于: 2009-12-26 13:32
天使之心
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 322 點
下載積分: 4219 分
在線時間: 141(小時)
注冊時間: 2009-02-08
最后登錄: 2025-04-23
查看天使之心的 主題 / 回貼
2樓  發表于: 2009-12-26 23:56
接成這樣到底要干什么?
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
3樓  發表于: 2009-12-27 07:51
電流放大器。
本帖最近評分記錄:
  • 下載積分:+1(lamborzhou) 假如輸入的是高電平信號 ..
    愚公移山
    可解FPX,FPXH,FP0R,FP0H
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 770 個
    工控威望: 1037 點
    下載積分: 2086 分
    在線時間: 485(小時)
    注冊時間: 2008-01-26
    最后登錄: 2025-04-29
    查看愚公移山的 主題 / 回貼
    4樓  發表于: 2009-12-27 08:16
    假如輸入的是高電平信號,輸出會是高電平還是低電平?
    yusanlong045
    天涯路 孤客行 問誰與共?
    級別: 略有小成
    精華主題: 0
    發帖數量: 235 個
    工控威望: 226 點
    下載積分: 791 分
    在線時間: 44(小時)
    注冊時間: 2009-07-04
    最后登錄: 2017-01-25
    查看yusanlong045的 主題 / 回貼
    5樓  發表于: 2009-12-27 08:24
    接法是不是不對��?看不懂!
    愚公移山
    可解FPX,FPXH,FP0R,FP0H
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 770 個
    工控威望: 1037 點
    下載積分: 2086 分
    在線時間: 485(小時)
    注冊時間: 2008-01-26
    最后登錄: 2025-04-29
    查看愚公移山的 主題 / 回貼
    6樓  發表于: 2009-12-27 08:46
    引用
    引用第5樓yusanlong045于2009-12-27 08:24發表的  :
    接法是不是不對��?看不懂!

    我是照著電路板抄下來的.說實話我也看不懂!但我可以肯定的是電路板上確實這樣接的.
    zxdha
    級別: 略有小成
    精華主題: 0
    發帖數量: 182 個
    工控威望: 247 點
    下載積分: 1264 分
    在線時間: 47(小時)
    注冊時間: 2007-05-17
    最后登錄: 2021-05-30
    查看zxdha的 主題 / 回貼
    7樓  發表于: 2009-12-27 09:34
    這是一個同相放大器,其增益為一,輸入阻抗高,輸出阻抗很低
    本帖最近評分記錄:
  • 下載積分:+1(lamborzhou) 熱心助人
    愚公移山
    可解FPX,FPXH,FP0R,FP0H
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 770 個
    工控威望: 1037 點
    下載積分: 2086 分
    在線時間: 485(小時)
    注冊時間: 2008-01-26
    最后登錄: 2025-04-29
    查看愚公移山的 主題 / 回貼
    8樓  發表于: 2009-12-27 10:07
    引用
    引用第7樓zxdha于2009-12-27 09:34發表的  :
    這是一個同相放大器,其增益為一,輸入阻抗高,輸出阻抗很低

    同相放大器意思是?
    假如輸入的是高電平信號,輸出也是高電平嗎?
    天使之心
    級別: 略有小成
    精華主題: 0
    發帖數量: 189 個
    工控威望: 322 點
    下載積分: 4219 分
    在線時間: 141(小時)
    注冊時間: 2009-02-08
    最后登錄: 2025-04-23
    查看天使之心的 主題 / 回貼
    9樓  發表于: 2009-12-27 15:15
    7樓說的很清楚了。
    這是一個電壓跟隨器,輸出電壓與輸入電壓大小和相位均相同,阻抗變換用的,輸入高阻抗,輸出低阻抗。也就是說電路要帶一個低阻抗的負載,但是這個低阻抗的負載要是直接接入電路,會影響前一級的電路狀態(前一級是高阻抗的),所以就要插入這樣一個阻抗變換的電路。
    本帖最近評分記錄:
  • 下載積分:+1(lamborzhou) 熱心助人
    愚公移山
    可解FPX,FPXH,FP0R,FP0H
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 770 個
    工控威望: 1037 點
    下載積分: 2086 分
    在線時間: 485(小時)
    注冊時間: 2008-01-26
    最后登錄: 2025-04-29
    查看愚公移山的 主題 / 回貼
    10樓  發表于: 2009-12-28 06:49
    謝謝7樓,9樓兄弟的指點!
    愚公移山
    可解FPX,FPXH,FP0R,FP0H
    級別: 論壇先鋒
    精華主題: 1 篇
    發帖數量: 770 個
    工控威望: 1037 點
    下載積分: 2086 分
    在線時間: 485(小時)
    注冊時間: 2008-01-26
    最后登錄: 2025-04-29
    查看愚公移山的 主題 / 回貼
    11樓  發表于: 2009-12-30 09:23
    引用
    引用第9樓天使之心于2009-12-27 15:15發表的  :
    7樓說的很清楚了。
    這是一個電壓跟隨器,輸出電壓與輸入電壓大小和相位均相同,阻抗變換用的,輸入高阻抗,輸出低阻抗。也就是說電路要帶一個低阻抗的負載,但是這個低阻抗的負載要是直接接入電路,會影響前一級的電路狀態(前一級是高阻抗的),所以就要插入這樣一個阻抗變換的電路。

    可不可以看成是功率放大?
