樓主發表于: 2011-01-04 10:21

只看樓主 | 小中大

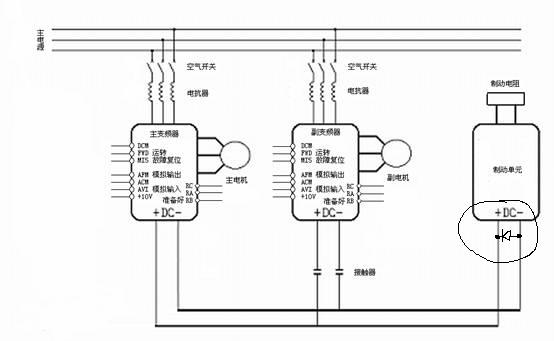

圖片：

各位好友能不能告訴我怎么計算直流母線側的快速熔斷器如何配的公式，我沒找到，或者告訴我在哪里能找到這個公式

[ 此帖被njaolian在2011-01-07 12:05重新編輯 ]

njaolian

新年快樂，恭祝大家出門撿錢包。凡是撿到錢包的，分我一半，哈哈

級別: VIP會員

精華主題: 2 篇
發帖數量: 452 個
工控威望: 2333 點
下載積分: 1985 分
在線時間: 211(小時)
注冊時間: 2010-11-10
最后登錄: 2025-05-06
查看njaolian的主題 / 回貼

1樓發表于: 2011-01-04 13:28

只看該作者 | 小中大

我上面是畫的續流二極管，續流二極管怎么選型，大家提供一下意見，謝謝大家了

wwcwwc

級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70572 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-04-28
查看wwcwwc的主題 / 回貼

2樓發表于: 2011-01-04 15:07

只看該作者 | 小中大

這個續流二極管是消除制動電阻（一般線繞式）上的感抗，也就是講當制動電阻產生感應電勢時通過二極管與制動電阻構成回路，釋放感應電勢，保護制動單元。需要根據不同的功率電阻需要選擇的。常用的一般在10~50A左右。
直流共母線一般使用在電源回路，像你的二個變頻器就可以使用同一個電源中。

能不能告訴我我的直流母線部分的快速熔斷器如何選配，有公式嗎？我的一臺是G120的110KW的，一臺是MM440的200KW的，我該配多大的快熔，能給我點建議嗎？謝啦，如果能幫我選一款續流二極管，感激不盡了，赴湯蹈火了
實在是沒找到這方面的資料，幫幫忙，謝啦
