各位老師
最近看到已梯形圖打開后有一段梯形圖的底色是黃色，其他是白色的，不明白黃色的那段有什么特殊的用途，請高手指點，謝謝。

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8733 分
在線時間: 9642(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-26
查看cvlsam的主題 / 回貼

1樓發表于: 2011-09-19 12:02

全看 | 小中大

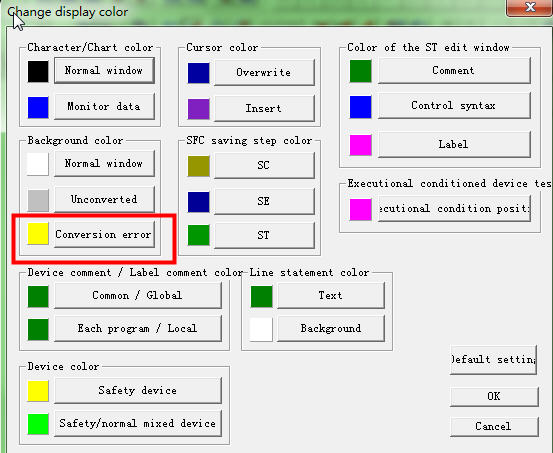

如果你沒有更改過默認的背景顏色，那么出現黃色不是一件好事情啊，那代表梯形圖轉換錯誤。

Good Luck～

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

精華主題: 3 篇
發帖數量: 6798 個
工控威望: 38402 點
下載積分: 8733 分
在線時間: 9642(小時)
注冊時間: 2006-09-13
最后登錄: 2025-04-26
查看cvlsam的主題 / 回貼

2樓發表于: 2011-09-19 13:11

全看 | 小中大

引用
引用第3樓pjf于2011-09-19 12:49發表的 :
謝謝，梯形圖我是從機床PLC傳出來的，傳了兩次都是這樣，我試了改成11點也不行，按提示是梯形圖轉換錯誤，那是什么原因造成的呢？請您教我怎么做，謝謝

比如：早期的編程軟件對于一個輸出的輸入條件的數量沒有限制，而在Gx軟件中，只能并聯不超過24行的節點。

Regards
