用于兩段速長度定位，旋轉編碼器的脈沖信號通過什么器件進行控制。連接如下：編碼器-----什么器件------PLC IN端口------變頻器------電動機。且怎樣選用這些器件。

wdh_1688

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 126 個
工控威望: 249 點
下載積分: 735 分
在線時間: 50(小時)
注冊時間: 2010-06-17
最后登錄: 2019-03-02
查看wdh_1688的主題 / 回貼

1樓發表于: 2011-10-12 14:06

全看 | 小中大

圖片：

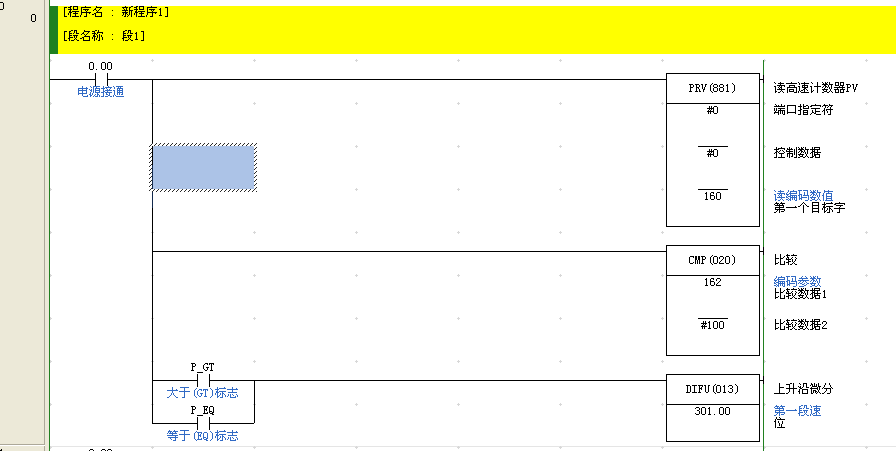

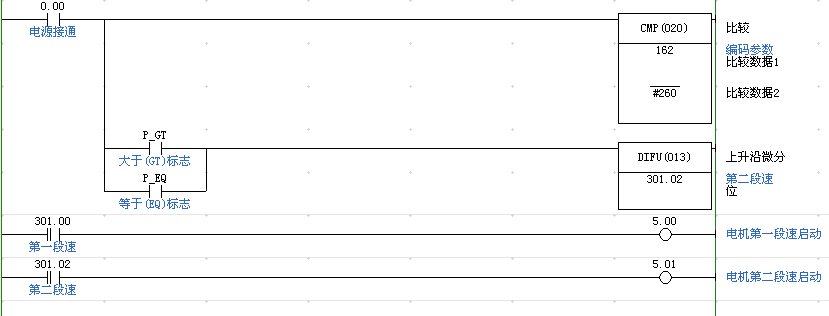

編碼器實際上就是相當于計數器，接到plc的高速輸入端口，然后通過在plc里進行計數，比如三菱的話就是有高速計數器（c235--c255）、歐姆龍呢就是有專門的高速通道給編碼器的，通過prv指令來讀取編，不管什么plc，方法都差不多的，關鍵是多看看plc的高速口就ok，

本帖最近評分記錄：

下載積分:+5(luozhiguo200)

下載積分:+5(ymmfa) 熱心助人
