參加考試的時候題目是這樣的：用兩個接觸器和4個按鈕實現兩臺電機既能實現先后啟動和停止，也能實現同時啟動和停止。本人不才，畫了幾天也沒能實現上述要求，特在此請教高手指教。雖然考試已經結束，但是這個題目一直困擾著我。如芒在背。煩請各位高手指教。
接觸器是3組主觸點，2組常開觸點，2組常閉觸點那種。按鈕式1組常開，1組常閉那種。4個獨立的按鈕。

就一個常開控制開，一個常閉控制停，然后還是一個常開控制開，一個常閉控制停;[我都懶得自鎖，題目又沒要求]，實現題目要求很簡單，變通一下，靠你人工來控制，單啟單停按一個鈕，二起二停同時按二個鈕.

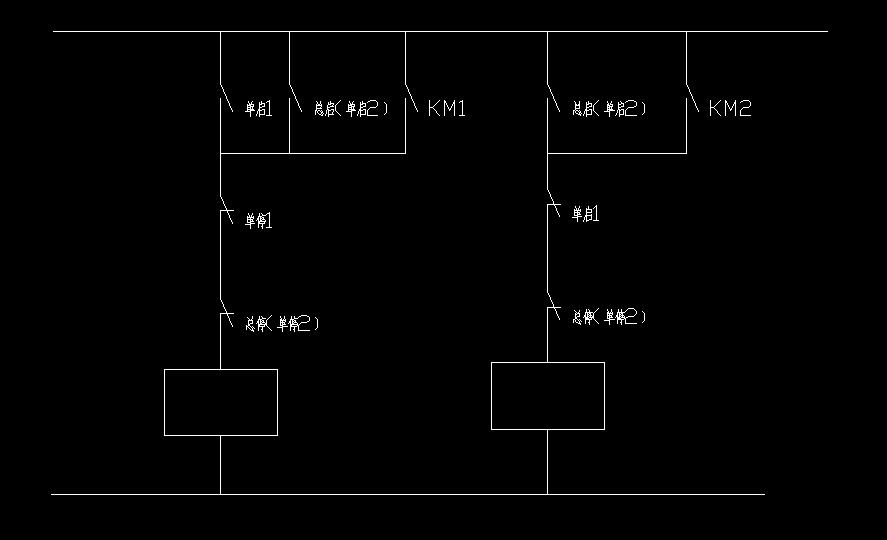

還真能實現，如圖，共如下4只按鈕
單啟1  總啟（單啟2）
單停1  總停（單停2）

單啟時
先按下單啟1，只能先啟動KM1,不能啟動KM2
此時要KM2啟動，可按下身兼二職的總啟（單啟2）
如果先按總啟（單啟2），則功能對應的是總啟二只電機


單停時
先按下與單停1，停止KM1
此時要KM2停止，可按下身兼二職的總停（單停2）
如果先按總停（單停2），則功能對應的是總停二只電機
（KM1與KM2單獨控制時必須有先后順序，即總是KM1先動作，不可KM2先動作）

總啟                          總停
按總啟（單啟2）               按總停（單停2）

要是說對了請加分，說錯了請拍磚

引用

引用第36樓znz43于2012-05-28 14:19發(fā)表的  :

注意原題要求：按鈕式1組常開，1組常閉那種。4個獨立的按鈕。
好像總停按鈕觸點不夠。

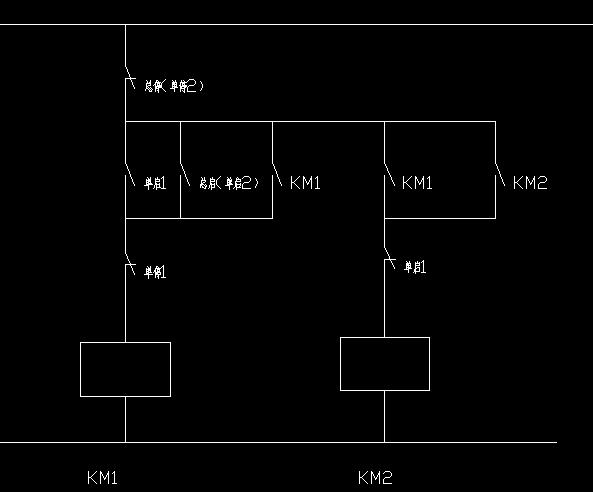

手機回復的，不好編輯，修改如下：
把總停接到電流干路中就可以省掉一個觸點

引用

引用第37樓qrklove于2012-05-28 15:07發(fā)表的  :
35樓的，總停多了個常閉點，如果真的是考試，可以從其他的按鈕上拆一個常閉點加在總停上（考試沒有要求不許改裝按鈕，我在實際工作中經常改按鈕的），同時35樓的理解是兩個電機，1啟動，后2啟動，再1停止，2停止，這樣理解也行，基本符合題意。這可題還有另一層意思：1啟動，1停止；2啟動，2停止。這個題本身就有歧義，借用某位朋友的話，這是道名副其實的語文題。下午沒什么事，就在壇子里閑逛，看看熱鬧，只有不是玩游戲，上QQ閑聊，老板是不管的。再說，上這么專業(yè)的網站，老板應該感到欣慰，他的員工，還在虛心學習

手機回復的，不好編輯，修改如下：
把總停接到電流干路中就可以省掉一個觸點

減少一組相同按鈕觸點
