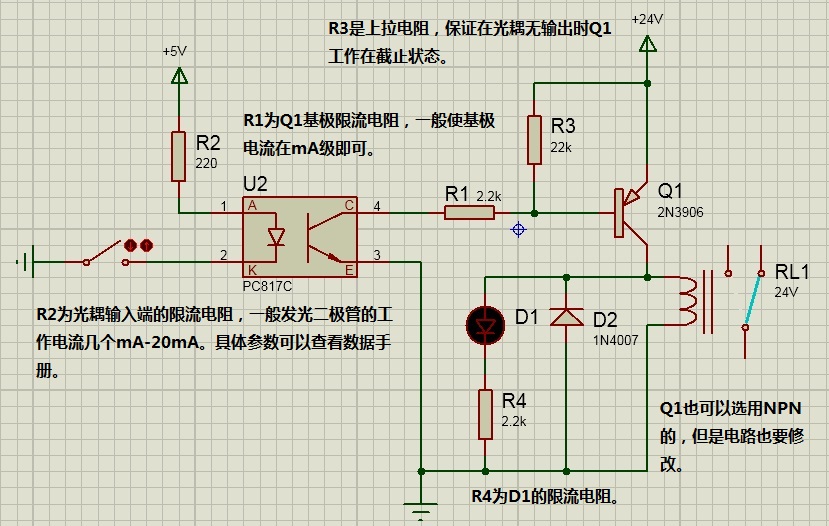

工控人幫忙看看，用單片機驅動24V繼電器，帶光耦隔離，其中R3，R4，R5 選取怎樣的阻值，才能使三極管穩定工作不發熱，繼電器能很好的開關？三極管選取什么樣的型號呢？

jeffwang2011

千里獨行客

級別: 網絡英雄

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

1樓發表于: 2016-10-10 13:08

全看 | 小中大

本帖最近評分記錄：

下載積分:+1(電氣工程師) 熱心助人！

jeffwang2011

千里獨行客

級別: 網絡英雄

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

2樓發表于: 2016-10-10 13:11

全看 | 小中大

沒有光耦隔離。

本帖最近評分記錄：

下載積分:+1(電氣工程師) 真誠感謝！

jeffwang2011

千里獨行客

級別: 網絡英雄

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

3樓發表于: 2016-10-11 08:29

全看 | 小中大

引用
引用第18樓電氣工程師于2016-10-10 15:56發表的 :
跟我說下原理吧電阻和三極管是怎么確定參數的？

兄弟沒有時間說太多的，電子知識就是多看一些模擬和數字電路的書吧。
