電氣元件：DC24V電源（正 負），
                    點動按鈕（自復位式），
                    普通繼電器（一組常開，一組常閉,線圈DC24V供電）
                    定時器（一組常開，一組常閉，線圈DC24V供電，通電延時）
                    電磁閥（DC24V正 負）
控制要求：按一下按鈕后，電磁閥工作10S左右后自動斷開。

其實1、2樓的圖都會出現出點競爭的問題（其中1樓的嚴重點），能否可靠工作，與所用的器件有關。

因?yàn)橛|點斷開的時間與閉合的時間有時差，就以時間繼電器的常閉觸點來說，斷開的瞬間時間繼電器線圈斷電，常閉觸點馬上閉合。

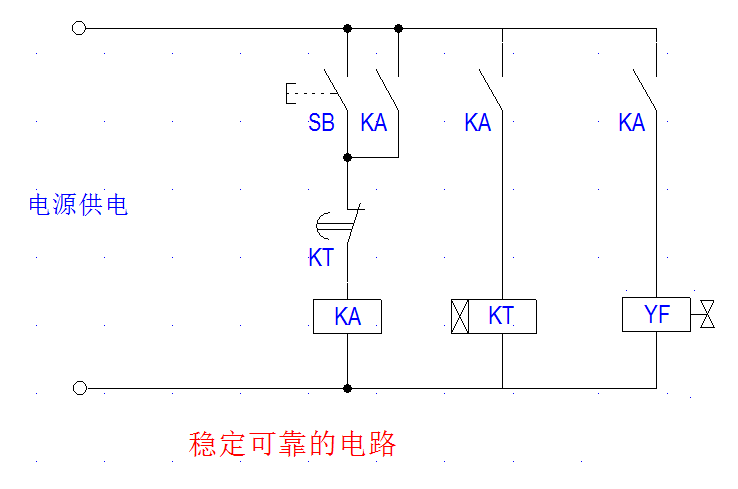

要想可靠工作，時間繼電器最好串上繼電器的常開觸點，繼電器串上時間繼電器的常閉延時觸點。目的就是保證繼電器斷開后再切斷時間繼電器的供電回路。
