例子描述：
1.本貼為臺達HMI與多臺變頻器直接通訊，寫入設定頻率，讀取設定頻率值、運行頻率、輸出電流值的例子；
2.跟我的另一例子《FX3U_485BD_MODBUS_RTU與4臺變頻器通訊》相似，不同的是，本例是用人機直讀；
供有需要的人參考，老司機請飄過！

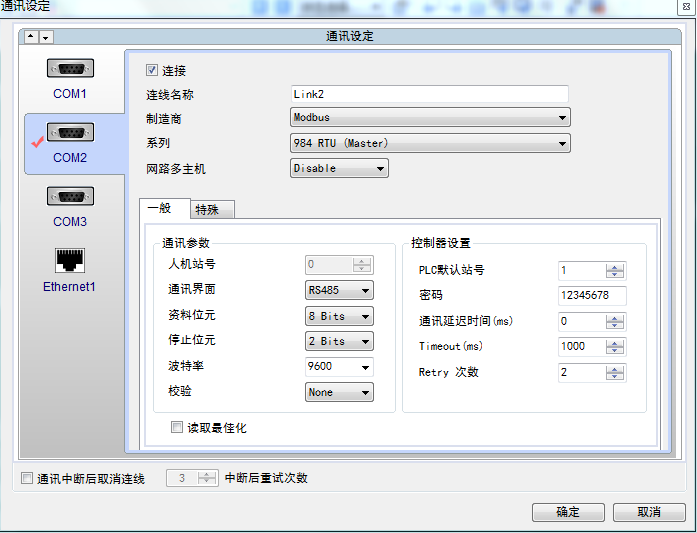

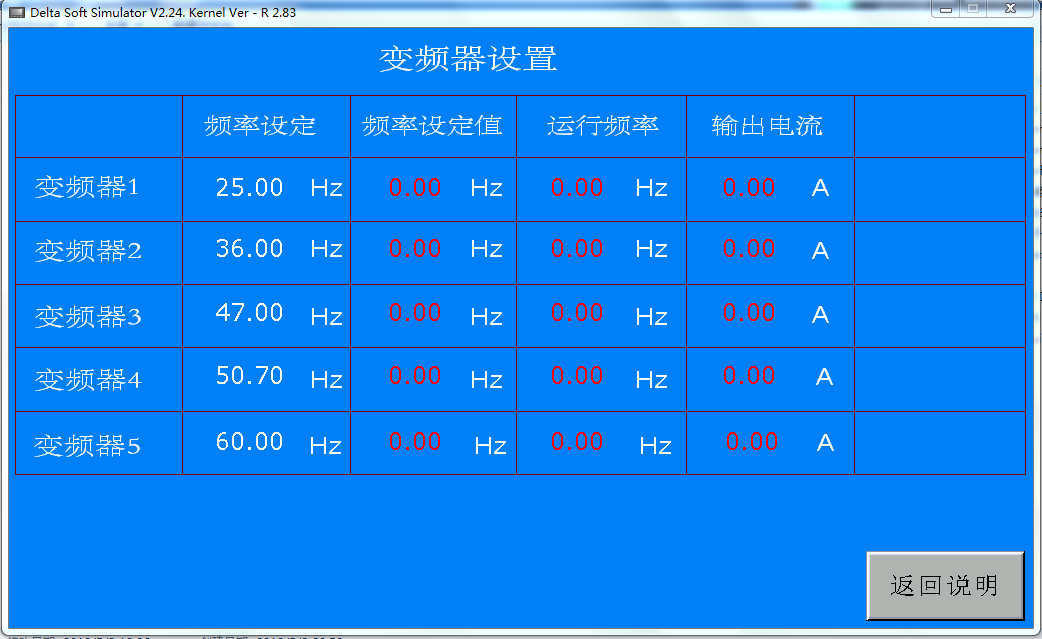

先上圖

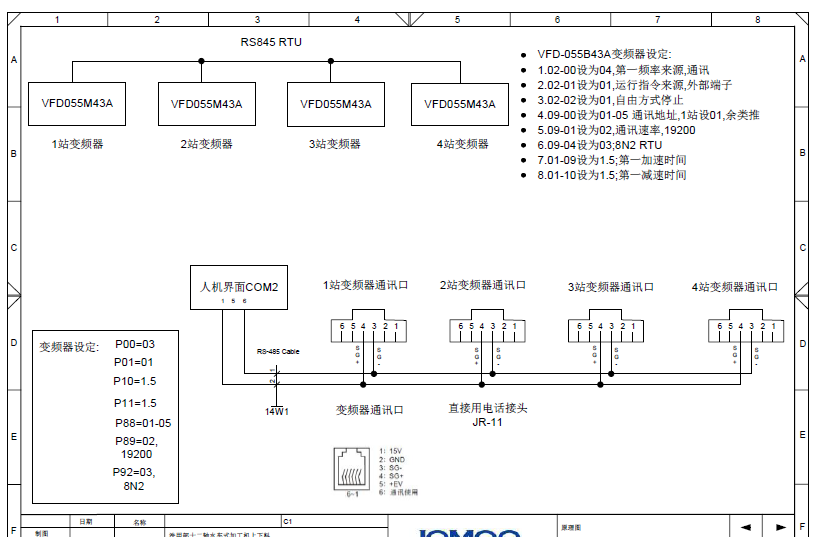

人機與變頻器接線

[ 此帖被anlyl2014在2019-05-09 12:24重新編輯 ]

描述：臺達HMI例子
附件：

HMI讀寫變頻器MODBUS_UTR通訊例子.rar (10 K) 下載次數:2927
網站提示: 請不要用迅雷下載附件，容易出錯

描述：變頻器手冊與接線，是從實際項目中提取，通訊速率要改為人機設置的相同
附件：

變頻器手冊與接線圖.rar (3850 K) 下載次數:3959
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(taipi-k) 好貼好貼！

下載積分:+1(xqy123) 熱心助人！

下載積分:+1(sunran) 好貼好貼！

下載積分:+1(秋意正濃) 真誠感謝！

下載積分:+5(劉特斌) 熱心助人！

下載積分:+2(lxhwawa) 熱心助人！

下載積分:+1(sdygrlb) 好貼好貼！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

wenliang

擡頭白雲悠悠，前竟一片黯愁……

級別: 家園常客

精華主題: 0
發帖數量: 720 個
工控威望: 915 點
下載積分: 43076 分
在線時間: 554(小時)
注冊時間: 2014-04-04
最后登錄: 2025-04-24
查看wenliang的主題 / 回貼

1樓發表于: 2019-07-20 13:56

全看 | 小中大

多謝樓主的樣例教程，讓我對三菱的MODBUS有了深刻的了解，非常感謝！
