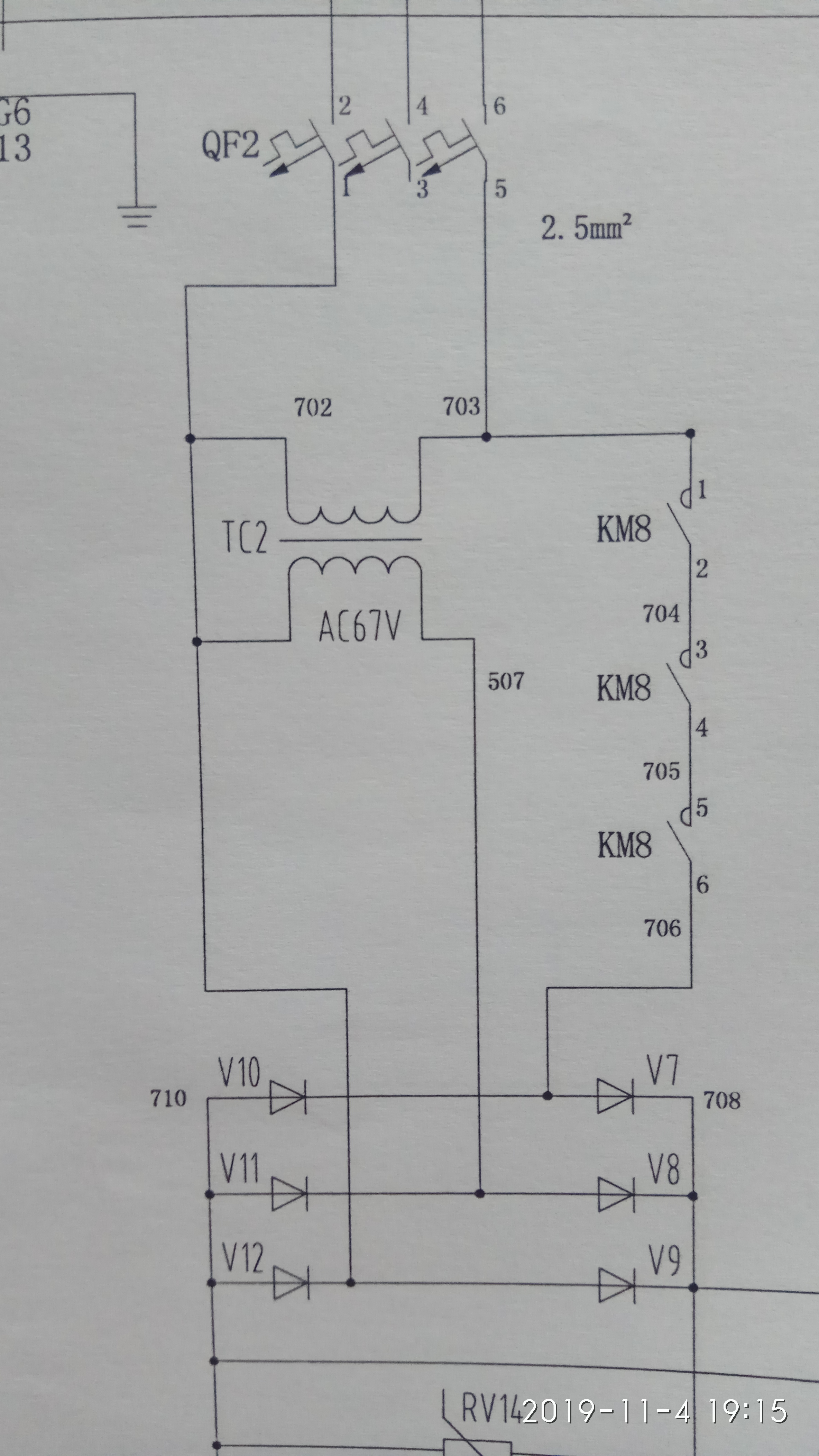

運行時時KM8先閉合1秒，直流回路會有300+V的直流吸和電磁鐵，吸和后，KM8斷開，然后直流回路就只有60V的直流了，做到了電壓無縫轉換。

這個變壓器原邊副邊這樣接到一起的用法很大膽啊，初次見到，

問題來了，507對地會有多少V電壓呢？320V嗎？

龍云浪子

級別: 工控俠客

精華主題: 0
發帖數量: 415 個
工控威望: 3298 點
下載積分: 7690 分
在線時間: 435(小時)
注冊時間: 2013-01-18
最后登錄: 2025-05-04
查看龍云浪子的主題 / 回貼

1樓發表于: 2019-11-04 22:14

全看 | 小中大

如果進線2、6是接380v，KM8閉合時的直流輸出電壓應該是380*0.9=342v左右（橋式整流）。
507的對地電壓則要看兩組線圈相對繞線方向（是否同名端），大概是單相電壓±67v。
