梯形圖可以插入功能塊。在ST 里面不知道怎么插入功能塊，各位大師指點一下。

瓜子好大粒

級別: 正式會員

精華主題: 0
發帖數量: 50 個
工控威望: 99 點
下載積分: 685 分
在線時間: 68(小時)
注冊時間: 2021-08-25
最后登錄: 2025-04-27
查看瓜子好大粒的主題 / 回貼

1樓發表于: 2022-05-02 16:46

全看 | 小中大

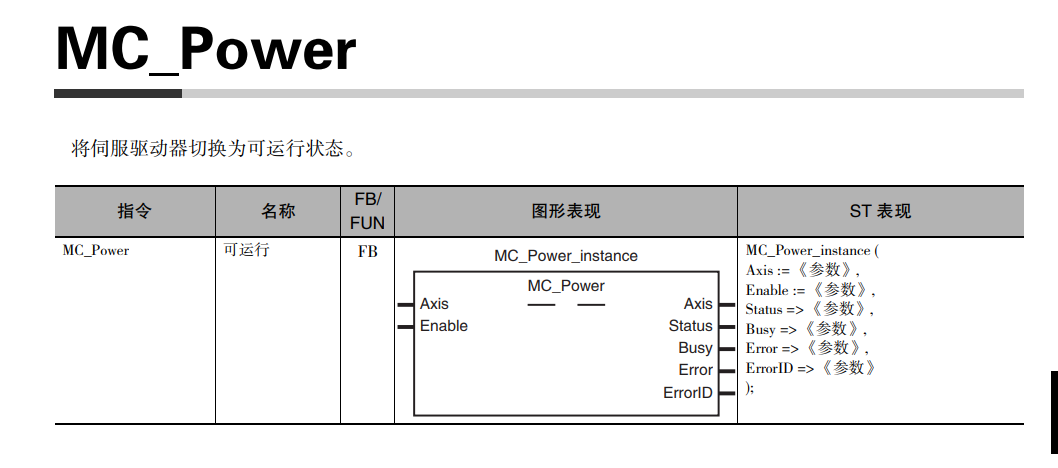

圖片：

CP，NJ差不多吧，在變量表里建立FB的變量，然后在st里，FB的變量名(輸入1:=參數1，輸入2:=參數2，輸出1=>輸出參數1，輸出2=>輸出參數2)；官方FB有ST方式使用說明

瓜子好大粒

級別: 正式會員

精華主題: 0
發帖數量: 50 個
工控威望: 99 點
下載積分: 685 分
在線時間: 68(小時)
注冊時間: 2021-08-25
最后登錄: 2025-04-27
查看瓜子好大粒的主題 / 回貼

2樓發表于: 2022-05-03 08:30

全看 | 小中大

你在梯形圖里面拉出來參數也是一個一個添加的，無非就是比較直觀，ST是文本語言，表現形式肯定沒有梯形圖直觀，用在計算賦值等方面比較方便，可以混著用。好多人功能塊是ST寫的，但是調用使用梯形圖
