因?yàn)闆]具體接觸過海汰克的HMI，所以問個了解海汰克HMI的朋友的問題。
要是自制一條海汰克HMI與FX2N-232-BD之間的通訊線，是不是只要把HMI的數據發送端接FX2N-232-BD的數據接收端，HMI的數據接收端接FX2N-232-BD的數據發送端，地端接地端？？？只要接這3個點？？？

[color=blue][size=7]
買三菱，請找楊茂明 021-63222498
買其他品牌請找我，電話：13248338635 孫奕彬[/size][/color]

zhong1946

都2024了

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 531 個
工控威望: 772 點
下載積分: 13780 分
在線時間: 344(小時)
注冊時間: 2006-10-12
最后登錄: 2025-04-10
查看zhong1946的主題 / 回貼

1樓發表于: 2007-01-22 20:52

全看 | 小中大

圖片：

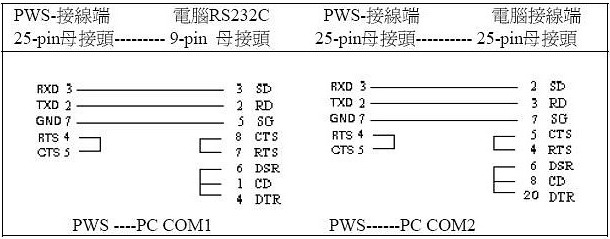

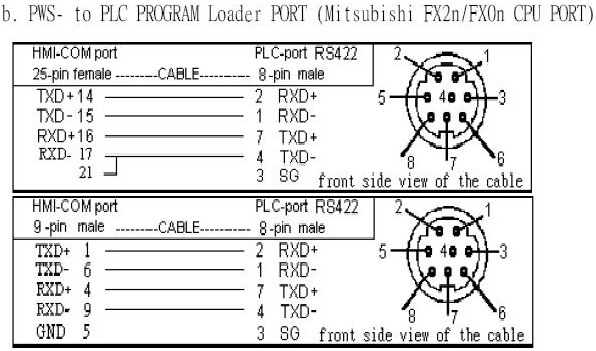

以上為HITECH(海汰克)PWS系列HMI通信連線圖(部分).

[ 此貼被zhong1946在2007-01-22 21:05重新編輯 ]

zhong1946

都2024了

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 531 個
工控威望: 772 點
下載積分: 13780 分
在線時間: 344(小時)
注冊時間: 2006-10-12
最后登錄: 2025-04-10
查看zhong1946的主題 / 回貼

2樓發表于: 2007-02-07 17:07

全看 | 小中大

圖片：

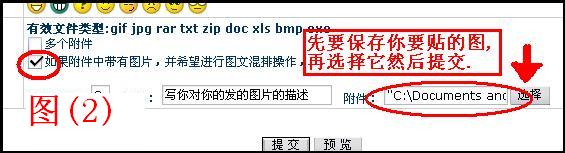

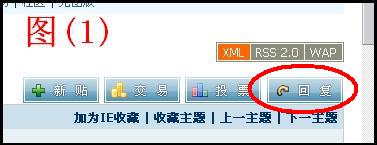

TO:"記得有我"請看上面的圖.你就應該知道怎么貼上去的了
