工控人家園 綜合討論 松下定時器TMY用法指教

gaomaoge

級別: 探索解密

精華主題: 0
發帖數量: 21 個
工控威望: 129 點
下載積分: 673 分
在線時間: 10(小時)
注冊時間: 2011-05-23
最后登錄: 2013-10-11
查看gaomaoge的主題 / 回貼

樓主發表于: 2011-05-28 21:41

只看樓主 | 小中大

圖片：

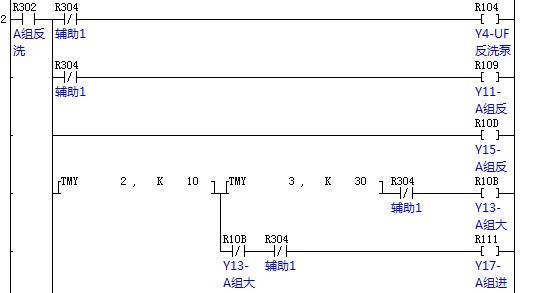

詳細看圖。它怎么把2個定時的線圈連起來還有輸出，怎么個解釋TM2,TM3這塊

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

精華主題: 0
發帖數量: 1752 個
工控威望: 10138 點
下載積分: 62083 分
在線時間: 2688(小時)
注冊時間: 2007-03-26
最后登錄: 2025-04-24
查看hxl202319的主題 / 回貼

1樓發表于: 2011-05-29 08:03

只看該作者 | 小中大

松下的和三菱不一樣，三菱中不支持線圈之后帶線圈，松下是支持的
圖上的你可以直接理解為TMY2,TMY3的常開觸點，延時到了閉合。

簽名無效了，麻雀不見了！

譚新

我努力，我成功

級別: 家園�？�

精華主題: 0
發帖數量: 562 個
工控威望: 636 點
下載積分: 1503 分
在線時間: 444(小時)
注冊時間: 2008-07-18
最后登錄: 2014-12-14
查看譚新的主題 / 回貼

2樓發表于: 2011-05-29 08:23

只看該作者 | 小中大

TM2先動作后TM3才可以動作然后R10B才動作

gaomaoge

級別: 探索解密

精華主題: 0
發帖數量: 21 個
工控威望: 129 點
下載積分: 673 分
在線時間: 10(小時)
注冊時間: 2011-05-23
最后登錄: 2013-10-11
查看gaomaoge的主題 / 回貼

3樓發表于: 2011-05-29 11:24

只看該作者 | 小中大

謝謝2位大哥的關照，小弟理解了
