哪位大俠知道松下GT32觸摸屏跟三菱Q系列PLC的通訊連接圖呀指導一下。Q系列CPU是Q01的6個孔的查看。

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10725 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-04-24
查看hgmgwe的主題 / 回貼

1樓發表于: 2012-06-28 22:24

只看該作者 | 小中大

QPLC                        gt32
1 RD---------------   SD
  2 TD-----------------RD
  3SG-----------------SG
5DSR   5和6短接
6DTR

小周

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 181 點
下載積分: 533 分
在線時間: 62(小時)
注冊時間: 2009-09-03
最后登錄: 2020-12-29
查看小周的主題 / 回貼

2樓發表于: 2012-06-29 08:10

只看該作者 | 小中大

好像還是通訊不上呀我觸屏的波特率也改了還是報警00FF

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10725 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-04-24
查看hgmgwe的主題 / 回貼

3樓發表于: 2012-06-29 10:18

只看該作者 | 小中大

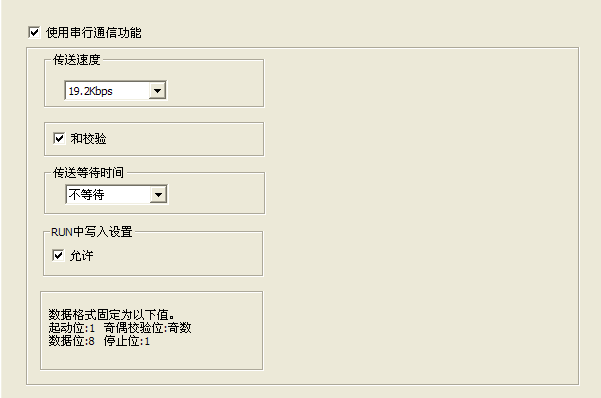

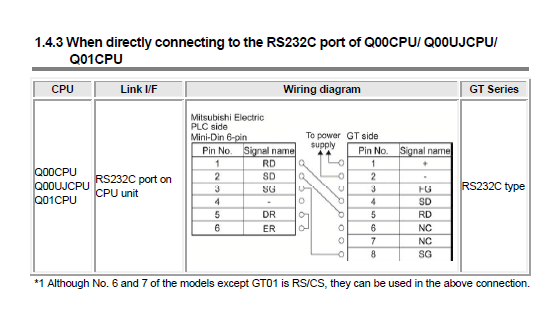

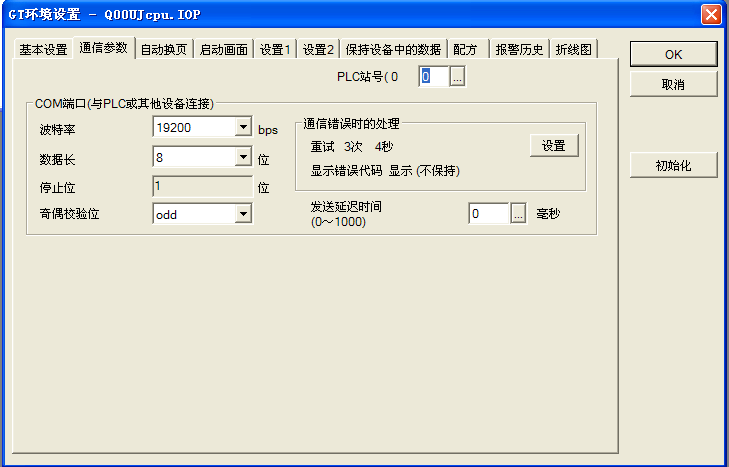

圖片：

我用Q00UJ能連上，看看附件圖片。

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10725 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-04-24
查看hgmgwe的主題 / 回貼

4樓發表于: 2012-06-29 10:21

只看該作者 | 小中大

試試把觸摸屏端 RS和CS短接

小周

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 181 點
下載積分: 533 分
在線時間: 62(小時)
注冊時間: 2009-09-03
最后登錄: 2020-12-29
查看小周的主題 / 回貼

5樓發表于: 2012-06-29 21:08

只看該作者 | 小中大

可以了非常感謝

hgmgwe

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 698 個
工控威望: 1911 點
下載積分: 10725 分
在線時間: 913(小時)
注冊時間: 2007-12-01
最后登錄: 2025-04-24
查看hgmgwe的主題 / 回貼

6樓發表于: 2012-06-30 15:57

只看該作者 | 小中大

呵呵正好最近在做一個工程用了Q00UJ CPU和GT32觸摸屏，開始弄了好久才通訊上。

小周

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 32 個
工控威望: 181 點
下載積分: 533 分
在線時間: 62(小時)
注冊時間: 2009-09-03
最后登錄: 2020-12-29
查看小周的主題 / 回貼

7樓發表于: 2012-07-09 11:00

只看該作者 | 小中大

你好你三菱定位模塊控制伺服電機的程序怎么樣以前都是用FX的剛接觸三菱Q 很多東西不了解能不能留個QQ指導一下
