樓主發表于: 2012-08-21 16:59

只看樓主 | 小中大

圖片：

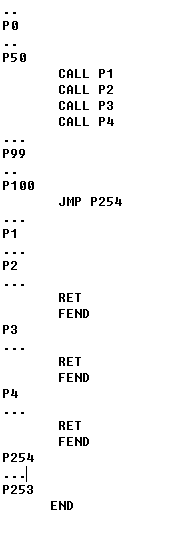

上面有一段我簡寫的三菱的程序脈絡，把我搞得挺亂的請大家幫幫我幫我看看這個程序執行是怎么個執行法調用的順序是什么。注解：P1 P2 P3 是互鎖的三個子程序只執行其中一個 P4每次都執行求解

眉間尺

知我者，我也

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的主題 / 回貼

1樓發表于: 2012-08-21 17:02

只看該作者 | 小中大

是不是有多個主程序多個主程序之間是用什么分割的是FEND嗎還是RET可不可以公用啊

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219819 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-04
查看二手工控電器的主題 / 回貼

2樓發表于: 2012-08-21 17:02

只看該作者 | 小中大

看不太明白！！最好在P里面寫點程序進去也許好理解些！！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219819 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-04
查看二手工控電器的主題 / 回貼

3樓發表于: 2012-08-21 17:04

只看該作者 | 小中大

RET是子程序返回。FEND是子程序結束。

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

眉間尺

知我者，我也

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的主題 / 回貼

4樓發表于: 2012-08-21 17:05

只看該作者 | 小中大

程序太多我就沒寫，省略號就是程序挺多的我想知道主程序調子程序時候 FEND起什么作用呀

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219819 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-04
查看二手工控電器的主題 / 回貼

5樓發表于: 2012-08-21 17:06

只看該作者 | 小中大

樓主是不是說反了，應該是P1是每次多執行，P2 P3 P4是帶互鎖的吧！！！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2858 個
工控威望: 4489 點
下載積分: 219819 分
在線時間: 3212(小時)
注冊時間: 2008-02-22
最后登錄: 2025-05-04
查看二手工控電器的主題 / 回貼

6樓發表于: 2012-08-21 17:08

只看該作者 | 小中大

其實此程序樓主完全可以參考一下使用手冊里面的事例！！！那里有非常詳細的說明在！！祝你好運！！！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

眉間尺

知我者，我也

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 100 個
工控威望: 250 點
下載積分: 762 分
在線時間: 50(小時)
注冊時間: 2011-11-22
最后登錄: 2017-01-24
查看眉間尺的主題 / 回貼

7樓發表于: 2012-08-21 17:16

只看該作者 | 小中大

引用
引用第5樓wenrong于2012-08-21 17:06發表的 :
樓主是不是說反了，應該是P1是每次多執行，P2 P3 P4是帶互鎖的吧！！！

謝謝您確實是P1 P2 P3互鎖 P4執行您說的FEND是子程序結束那么RET和FEND是成對出現的嗎

seamoon_8

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 94 個
工控威望: 1119 點
下載積分: 9912 分
在線時間: 36(小時)
注冊時間: 2011-11-22
最后登錄: 2015-09-23
查看seamoon_8的主題 / 回貼

8樓發表于: 2012-08-21 17:38

只看該作者 | 小中大

執行FEND指令后，程序指針將會指到0（相當于END，FEND指令在程序中可以多次出現，END指令只出現一次，即最后）；執行RET指令后，程序指針會回到調用子程序的下一條指令繼續執行。
