工控人家園 綜合討論 兩個時間繼電器的震蕩電路

«
1
2
»
Pages: 2/2 Go

lqbzlqbz

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的主題 / 回貼

12樓發表于: 2012-11-12 15:18

只看該作者 | 小中大

理論上可行，實際使用中會有問題。

樓主留言：

你多慮了。這是驗證過的

scw威偉

互幫互助，共建美好社會。給他人方便就等于方便了自己。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 506 個
工控威望: 812 點
下載積分: 8059 分
在線時間: 174(小時)
注冊時間: 2011-06-02
最后登錄: 2022-02-12
查看scw威偉的主題 / 回貼

13樓發表于: 2012-11-12 17:48

只看該作者 | 小中大

引用
引用第5樓guochunyi于2012-11-10 18:51發表的 :

他這個KA省略了，就要改變時間繼電器的接法了。

難道不用KA也可以實現嗎？請賜教...

樓主留言：

你就去瞎折騰唄

困難像彈簧，你強它就弱，你弱它就強！

艾為之

人有不為也，而后可以有為也！幫助別人，快樂自己！！

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 6838 點
下載積分: 42958 分
在線時間: 467(小時)
注冊時間: 2013-08-07
最后登錄: 2016-10-25
查看艾為之的主題 / 回貼

14樓發表于: 2013-10-05 03:19

只看該作者 | 小中大

DH48S-S.一個時間繼電器就搞定，簡單多了；科技在進步嘛。

古語云：為者，則難者亦易，不為者，則易者亦難。

wangxiweng

做到老，學到老，還有三樁學不到。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 334 個
工控威望: 490 點
下載積分: 4105 分
在線時間: 180(小時)
注冊時間: 2013-06-17
最后登錄: 2025-03-24
查看wangxiweng的主題 / 回貼

15樓發表于: 2013-10-06 14:48

只看該作者 | 小中大

用一個雙延時就搞定了，

學者

xfxcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 206 點
下載積分: 932 分
在線時間: 97(小時)
注冊時間: 2011-12-25
最后登錄: 2022-04-21
查看xfxcy的主題 / 回貼

16樓發表于: 2013-10-06 17:06

只看該作者 | 小中大

圖片：

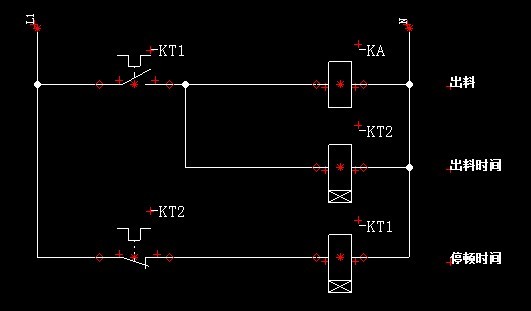

確實不需要KA，正好前幾天一臺設備有點問題，臨時用了幾天，使用正常。圖是剛剛畫的，時間繼電器是長城JSS48A，歡迎驗證。

xfxcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 206 點
下載積分: 932 分
在線時間: 97(小時)
注冊時間: 2011-12-25
最后登錄: 2022-04-21
查看xfxcy的主題 / 回貼

17樓發表于: 2013-10-06 17:32

只看該作者 | 小中大

圖片：

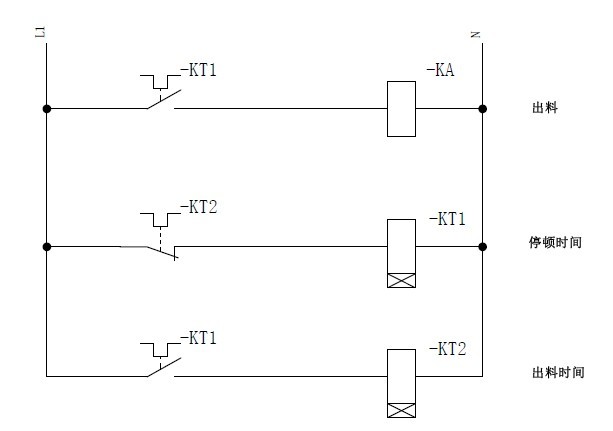

也好像是這樣的，因為長城的這個型號的時間繼電器只有一組觸點，一直循環，沒什么搶的問題。

hz958

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 18 個
工控威望: 1016 點
下載積分: 11504 分
在線時間: 203(小時)
注冊時間: 2011-11-09
最后登錄: 2019-01-23
查看hz958的主題 / 回貼

18樓發表于: 2013-10-06 17:38

只看該作者 | 小中大

把時間繼電器里面電源濾波電容加大100UF-200UF,應該能解決.

«
