工控人家園 三菱工控論壇 三菱Q2ASHCPU這段梯形圖顯示不了

xinwang6

安裝維修印刷機電路

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 175 個
工控威望: 365 點
下載積分: 7777 分
在線時間: 190(小時)
注冊時間: 2009-04-23
最后登錄: 2025-04-11
查看xinwang6的主題 / 回貼

樓主發表于: 2013-05-05 19:24

只看樓主 | 小中大

程序運行正常，就是想看梯形圖看不了，可能是太長了

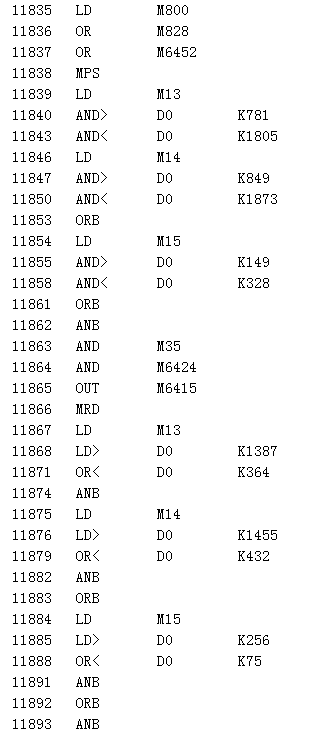

指令表如下

程序如下，哪位高手能幫幫忙拆分一下？

梯形圖無法顯示.rar (11 K) 下载次数:21

tjy168

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 205 點
下載積分: 2318 分
在線時間: 71(小時)
注冊時間: 2008-07-28
最后登錄: 2015-05-14
查看tjy168的主題 / 回貼

1樓發表于: 2013-05-19 02:26

只看該作者 | 小中大

不是可能，是

tjy168

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 84 個
工控威望: 205 點
下載積分: 2318 分
在線時間: 71(小時)
注冊時間: 2008-07-28
最后登錄: 2015-05-14
查看tjy168的主題 / 回貼

2樓發表于: 2013-05-19 02:32

只看該作者 | 小中大

或者改變一下顯示長度，

253208636

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 8 個
工控威望: 105 點
下載積分: 494 分
在線時間: 35(小時)
注冊時間: 2011-05-02
最后登錄: 2025-02-25
查看253208636的主題 / 回貼

3樓發表于: 2013-05-19 08:02

只看該作者 | 小中大

軟件界面【顯示】（觸點數設置）11觸點就行了。

一直在學習

zyfzxh

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 12 篇
發帖數量: 6502 個
工控威望: 7510 點
下載積分: 108841 分
在線時間: 4844(小時)
注冊時間: 2006-08-10
最后登錄: 2025-04-25
查看zyfzxh的主題 / 回貼

4樓發表于: 2013-05-19 10:10

只看該作者 | 小中大

引用
引用第3樓253208636于2013-05-19 08:02發表的 :
軟件界面【顯示】（觸點數設置）11觸點就行了。

正解

yingzhiban

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 111 個
工控威望: 237 點
下載積分: 7131 分
在線時間: 220(小時)
注冊時間: 2011-10-06
最后登錄: 2025-03-12
查看yingzhiban的主題 / 回貼

5樓發表于: 2013-06-19 14:03

只看該作者 | 小中大

在指令表里將梯形圖改簡單點就可以了
