樓主發表于: 2014-04-16 22:00

只看樓主 | 小中大

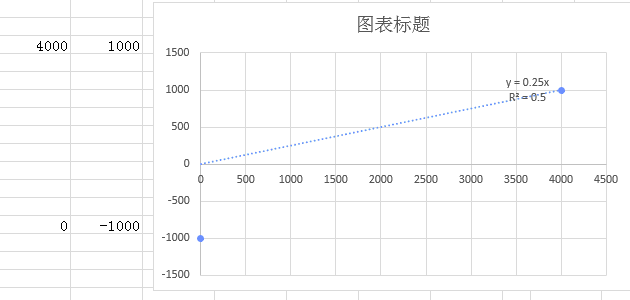

儀表ORP 測量范圍：+1000 ~ -1000 ，電流輸出：4 ~20mA

線性關系是0.25？？？

怎么用FX2N-2AD計算出來觸摸屏幕顯示負數 ？？？？

做工控人.不停學習.分享.交流.

zl6079

GOOD DOOD STUDY DAY DAY UP

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 323 個
工控威望: 405 點
下載積分: 9603 分
在線時間: 190(小時)
注冊時間: 2006-10-11
最后登錄: 2025-04-18
查看zl6079的主題 / 回貼

1樓發表于: 2014-04-17 01:06

只看該作者 | 小中大

1.讀數轉為實數存D100 2。D100/4000(分辨率）=D110 3.D110*2000（上下限量程和）=D120 4.D120+（-1000）=實測值觸摸屏上用實數顯示圖片上分辨率是0-1600

wanzhen2006

做工控人.不停學習.分享.交流.

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 277 個
工控威望: 2011 點
下載積分: 433 分
在線時間: 628(小時)
注冊時間: 2012-03-01
最后登錄: 2025-04-25
查看wanzhen2006的主題 / 回貼

2樓發表于: 2014-04-17 23:39

只看該作者 | 小中大

引用
引用第1樓zl6079于2014-04-17 01:06發表的 :
1.讀數轉為實數存D100 2。D100/4000(分辨率）=D110 3.D110*2000（上下限量程和）=D120 4.D120+（-1000）=實測值觸摸屏上用實數顯示圖片上分辨率是0-1600

謝謝我試一試。。。

做工控人.不停學習.分享.交流.

aorry

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 706 個
工控威望: 2807 點
下載積分: 57124 分
在線時間: 1827(小時)
注冊時間: 2010-03-29
最后登錄: 2025-04-27
查看aorry的主題 / 回貼

3樓發表于: 2014-04-18 08:09

只看該作者 | 小中大

頂頂學習下啊
