樓主發表于: 2017-04-15 16:35

只看樓主 | 小中大

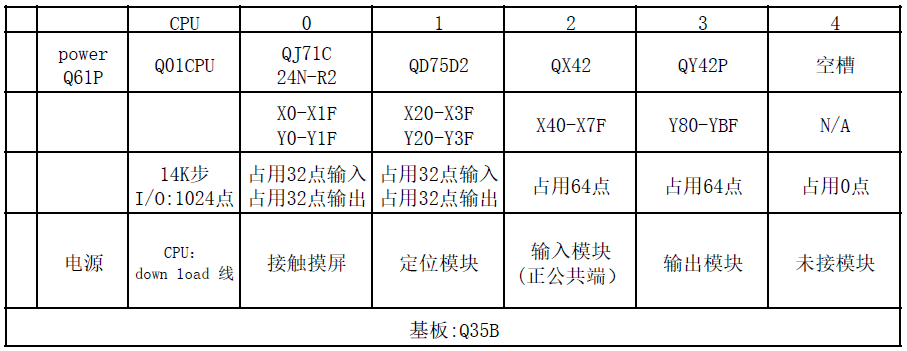

一個簡單的三菱Q系列PLC IO分配例子。最近在學習非標設備的制作流程，也學學別人是如何設計機器和選擇配件的。拿一些例子自己看看。

三菱plc 硬件單元分布圖.pdf (262 K) 下载次数:622

[ 此帖被libin520在2017-04-21 19:54重新編輯 ]

本帖最近評分記錄：

下載積分:+1(zz2679493)

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

100759

生活-焉知水生火熱

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 403 個
工控威望: 570 點
下載積分: 1405 分
在線時間: 335(小時)
注冊時間: 2008-04-03
最后登錄: 2025-04-25
查看100759的主題 / 回貼

1樓發表于: 2017-04-17 22:10

只看該作者 | 小中大

看不懂~~~你想表達的是什么！
這個三菱的選型軟件比較實用~~建議試試

zz2679493

三十而立

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 457 點
下載積分: 14881 分
在線時間: 272(小時)
注冊時間: 2014-06-08
最后登錄: 2023-11-24
查看zz2679493的主題 / 回貼

2樓發表于: 2017-04-19 08:06

只看該作者 | 小中大

學習了，謝謝

huoshi

為所當為

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2598 個
工控威望: 21440 點
下載積分: 16730 分
在線時間: 2772(小時)
注冊時間: 2010-12-27
最后登錄: 2025-04-28
查看huoshi的主題 / 回貼

3樓發表于: 2017-04-19 08:08

只看該作者 | 小中大

謝謝老師學習學習，贊一個

yajaccc

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 1339 分
在線時間: 26(小時)
注冊時間: 2017-04-14
最后登錄: 2020-05-27
查看yajaccc的主題 / 回貼

4樓發表于: 2017-04-19 08:21

只看該作者 | 小中大

謝謝！學習了

初出陌路

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 101 個
工控威望: 552 點
下載積分: 1639 分
在線時間: 36(小時)
注冊時間: 2015-08-11
最后登錄: 2024-07-01
查看初出陌路的主題 / 回貼

5樓發表于: 2017-04-19 09:28

只看該作者 | 小中大

引用
引用第2樓libin520于2017-04-17 22:31發表的 :
也沒要特別表達什么。只是把一個程序里的硬件分配理清一下思路，為以后要是用到這些模塊了。也照這么設置，應該是沒什么大礙。之前也一直被IO分配困擾，對一些硬件比如輸入模塊，X的起始不是很了解�，F在明白了。僅此而已。

Q系列I/O地址可以分配 X8、X9、X18、X19...............Y8、Y9、Y18、Y19.........................?按你的表格來說是可以的

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

6樓發表于: 2017-04-19 12:37

只看該作者 | 小中大

這個插在不同位置就分配不同的地址，在軟件組態就可以，不一定要這樣，我看到很多人把通訊模塊都放后面。好像怎么插都沒有多大關系，只要CPU，電源確定了。其它模塊在軟件里設置一下就可以了。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

jinluwang

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 44 個
工控威望: 5166 點
下載積分: 35715 分
在線時間: 136(小時)
注冊時間: 2017-03-10
最后登錄: 2025-04-30
查看jinluwang的主題 / 回貼

7樓發表于: 2017-04-19 13:43

只看該作者 | 小中大

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2859 個
工控威望: 3631 點
下載積分: 3546 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-05-04
查看tingfenghu的主題 / 回貼

8樓發表于: 2017-04-19 18:58

只看該作者 | 小中大

這個占用輸出輸入點位，組態時大部分模塊都會自動設置，如果覺得自動的不合適，自己設置也可以。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

焦劉吉

緊跟時代發展，努力做好時代青年

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1460 個
工控威望: 4683 點
下載積分: 15037 分
在線時間: 431(小時)
注冊時間: 2015-05-19
最后登錄: 2025-03-23
查看焦劉吉的主題 / 回貼

9樓發表于: 2017-04-20 07:02

只看該作者 | 小中大

定位模塊不錯

Rules are always made by the strong, and history is always written by the winners.

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11744 個
工控威望: 19137 點
下載積分: 13851 分
在線時間: 2760(小時)
注冊時間: 2013-01-31
最后登錄: 2025-05-04
查看往事如風的主題 / 回貼

10樓發表于: 2018-04-04 20:59

只看該作者 | 小中大

學習了

三人行者必有我師，擇其善者而從之
