圖片：

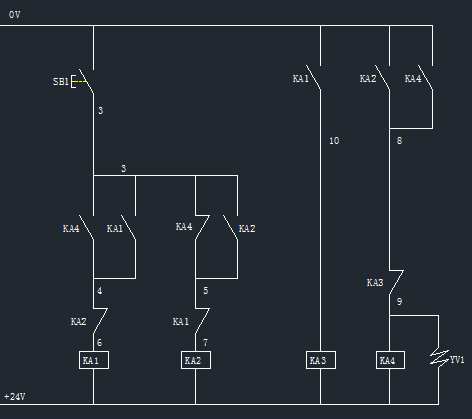

單按鈕啟動、停止電機控制電路。

工控勤哥

級別: 工控俠客

精華主題: 0
發帖數量: 256 個
工控威望: 3676 點
下載積分: 8643 分
在線時間: 205(小時)
注冊時間: 2016-06-23
最后登錄: 2025-03-12
查看工控勤哥的主題 / 回貼

13樓發表于: 2017-11-20 08:45

只看該作者 | 小中大

描述：實測要這樣才穩定！
圖片：

引用
引用第12樓fsjnzhy于2017-11-18 20:39發表的 :
單按鈕啟動、停止電機控制電路。

這個電路是不穩定的，我剛開始接觸單按鈕啟停就是這個，實測不穩定，不信你可以接接！

工控勤哥

級別: 工控俠客

精華主題: 0
發帖數量: 256 個
工控威望: 3676 點
下載積分: 8643 分
在線時間: 205(小時)
注冊時間: 2016-06-23
最后登錄: 2025-03-12
查看工控勤哥的主題 / 回貼

14樓發表于: 2017-11-20 08:49

只看該作者 | 小中大

引用
引用第11樓老兔子于2017-11-18 19:56發表的 :

觸點競爭在繼電器類電器控制電路的邏輯電路中是一種常見的現象，它是由于觸點斷開的時間比接通時間快，它們之間有一個時差的原因所造成的兩者之間的競爭，如果設計不合理，就會造成你在理論上可行，實際不可行的現象。

感覺你的這個解釋比較專業，我就是覺得斷開比吸合快，所以才改了箭頭位置的繼電器觸點為按鈕觸點！

工控勤哥

級別: 工控俠客

精華主題: 0
發帖數量: 256 個
工控威望: 3676 點
下載積分: 8643 分
在線時間: 205(小時)
注冊時間: 2016-06-23
最后登錄: 2025-03-12
查看工控勤哥的主題 / 回貼

15樓發表于: 2017-11-20 08:53

只看該作者 | 小中大

引用
引用第6樓沒啥特長于2017-11-18 08:34發表的 :
單按鈕啟動梯形圖不用那么復雜吧
ld x1 altp y1

請看我的圖三，PLC的單按鈕我就沒必要拿出來說了，討論的是同樣的電路為啥PLC可以，繼電器不行！
