樓主發表于: 2018-03-19 14:59

只看樓主 | 小中大

圖片：

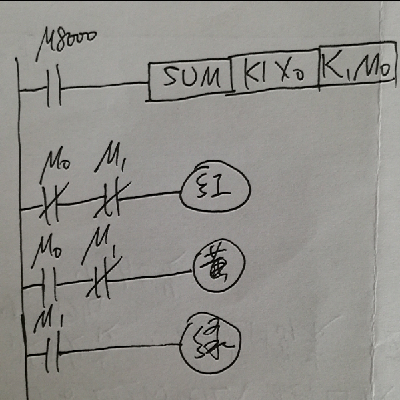

請教下各位老師傅，我畫的這個梯形圖，總共三個按鈕能不能做到沒有按鈕按下時紅燈亮，一個按鈕按下時黃燈亮，兩個及以上按鈕按下時綠燈亮。新人自學，還望師傅們不要取笑。

本帖最近評分記錄：

下載積分:+1(458920283) 教教我

光陰2021

光陰2021

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 123 個
工控威望: 1012 點
下載積分: 8230 分
在線時間: 51(小時)
注冊時間: 2018-02-09
最后登錄: 2025-04-23
查看光陰2021的主題 / 回貼

1樓發表于: 2018-03-19 15:05

只看該作者 | 小中大

可以。。。。
怎么又是你發的

無風不起浪

john42tw

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1281 個
工控威望: 6112 點
下載積分: 54248 分
在線時間: 1126(小時)
注冊時間: 2012-04-24
最后登錄: 2025-04-23
查看john42tw的主題 / 回貼

2樓發表于: 2018-03-19 15:17

只看該作者 | 小中大

圖片：

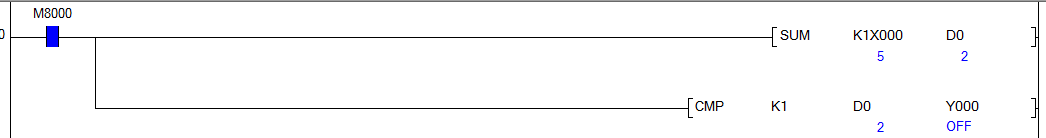

參考看

xghjiayou

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 285 個
工控威望: 4127 點
下載積分: 35402 分
在線時間: 645(小時)
注冊時間: 2009-06-25
最后登錄: 2025-03-07
查看xghjiayou的主題 / 回貼

3樓發表于: 2018-03-19 15:44

只看該作者 | 小中大

樓上正解。

帥的無地自容

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 112 點
下載積分: 1388 分
在線時間: 8(小時)
注冊時間: 2018-03-19
最后登錄: 2019-11-06
查看帥的無地自容的主題 / 回貼

4樓發表于: 2018-03-19 15:54

只看該作者 | 小中大

哈哈，自學

引用
引用第1樓guo529356503于2018-03-19 15:05發表的 :
可以。。。。
怎么又是你發的

帥的無地自容

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 112 點
下載積分: 1388 分
在線時間: 8(小時)
注冊時間: 2018-03-19
最后登錄: 2019-11-06
查看帥的無地自容的主題 / 回貼

5樓發表于: 2018-03-19 15:55

只看該作者 | 小中大

恩恩，答案和您的一樣，那您看我的圖可以么？

引用
引用第2樓john42tw于2018-03-19 15:17發表的 :
參考看

reinwf

如果不知道要去哪兒，哪兒也去不了！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 272 點
下載積分: 5652 分
在線時間: 27(小時)
注冊時間: 2018-01-30
最后登錄: 2019-08-07
查看reinwf的主題 / 回貼

6樓發表于: 2018-03-19 17:01

只看該作者 | 小中大

沒什么問題，自己仿真下，不就可以看出來了嗎

如果不知道要去哪兒，哪兒也去不了！

城外的風雨雪

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 132 點
下載積分: 663 分
在線時間: 12(小時)
注冊時間: 2018-01-06
最后登錄: 2025-02-17
查看城外的風雨雪的主題 / 回貼

7樓發表于: 2018-03-20 16:12

只看該作者 | 小中大

請問這是什么PLC？只見過西門子

大魔王

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 11 個
工控威望: 54 點
下載積分: 709 分
在線時間: 3(小時)
注冊時間: 2018-03-28
最后登錄: 2023-04-20
查看大魔王的主題 / 回貼

8樓發表于: 2018-03-28 10:11

只看該作者 | 小中大

三菱的吧，我現在也只是熟悉西門子點。

引用
引用第8樓城外的風雨雪于2018-03-20 16:12發表的 :
請問這是什么PLC？只見過西門子

594562151

清風明月

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 144 個
工控威望: 722 點
下載積分: 181 分
在線時間: 53(小時)
注冊時間: 2018-03-22
最后登錄: 2025-04-17
查看594562151的主題 / 回貼

9樓發表于: 2018-03-28 14:54

只看該作者 | 小中大

引用
引用第2樓john42tw于2018-03-19 15:17發表的 :
參考看

正解老鐵沒毛病

特別提醒大家：
本人承接蘇州周邊  三菱   歐姆龍    臺達
本人承接吳江周邊  PLC程序編寫，電器柜設計配線，電器選型
本人承接昆山周邊  松下  西門子     信捷

哈哈25321

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 105 點
下載積分: 817 分
在線時間: 1(小時)
注冊時間: 2018-03-28
最后登錄: 2021-04-10
查看哈哈25321的主題 / 回貼

10樓發表于: 2018-03-28 18:24

只看該作者 | 小中大

可以的

zfsff1

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 78 點
下載積分: 740 分
在線時間: 8(小時)
注冊時間: 2018-03-23
最后登錄: 2021-02-27
查看zfsff1的主題 / 回貼

11樓發表于: 2018-03-29 10:38

只看該作者 | 小中大

嗯學習了
