樓主發表于: 2021-06-21 18:32

只看樓主 | 小中大

請問MR-J4-500A和 MR-J4-500B 編碼器接口定義一樣嗎，伺服電機HG-RR503 ,同一種型號電機，編碼器接口不一樣(如下圖），接A和B兩種伺服驅動器，編碼器線不一樣，買了一根提示編碼器線16.1 報警，是線有問題還是電機和伺服驅動器不匹配？？能提供具體兩種線的型號或者針腳定義嗎，有這方面的資料呢、謝謝!!!

z061403

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 256 個
工控威望: 390 點
下載積分: 1243 分
在線時間: 394(小時)
注冊時間: 2011-11-17
最后登錄: 2022-12-31
查看z061403的主題 / 回貼

1樓發表于: 2021-06-21 19:17

只看該作者 | 小中大

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1928 個
工控威望: 2080 點
下載積分: 11114 分
在線時間: 833(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-26
查看yerong的主題 / 回貼

2樓發表于: 2021-06-22 11:09

只看該作者 | 小中大

兩種驅動器用同型號的電機編碼器線不一樣？？ 30工程師想搞事情？？

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8543 分
在線時間: 510(小時)
注冊時間: 2008-10-17
最后登錄: 2025-04-23
查看小侯的主題 / 回貼

3樓發表于: 2021-06-22 11:34

只看該作者 | 小中大

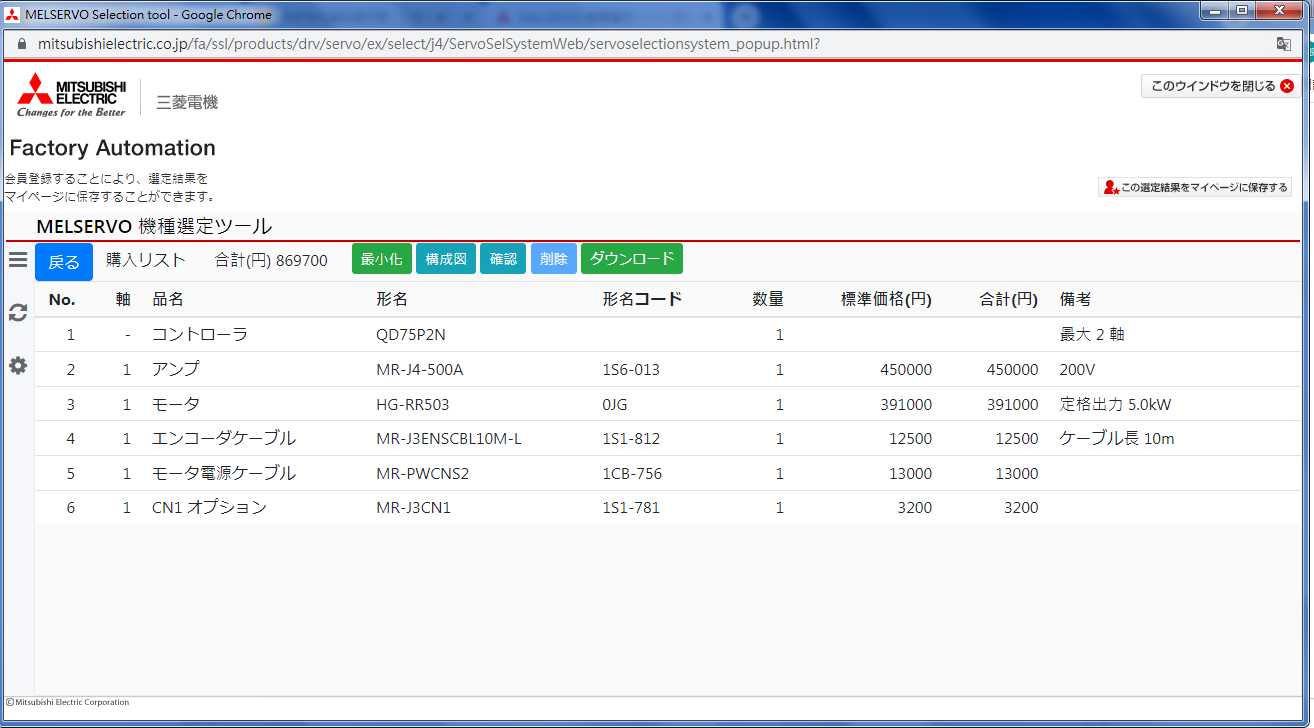

這是三菱日本官網的伺服馬達選定軟體配出來的
可以看到MR-J4A與MR-J4B差別在PLC模組、PLC到控制器接線與伺服馬達控制器後綴是A或B
其他都一樣
不太可能有檢出器線不同的狀況
J4A是走脈衝或差動信號，而J4B走光纖通訊

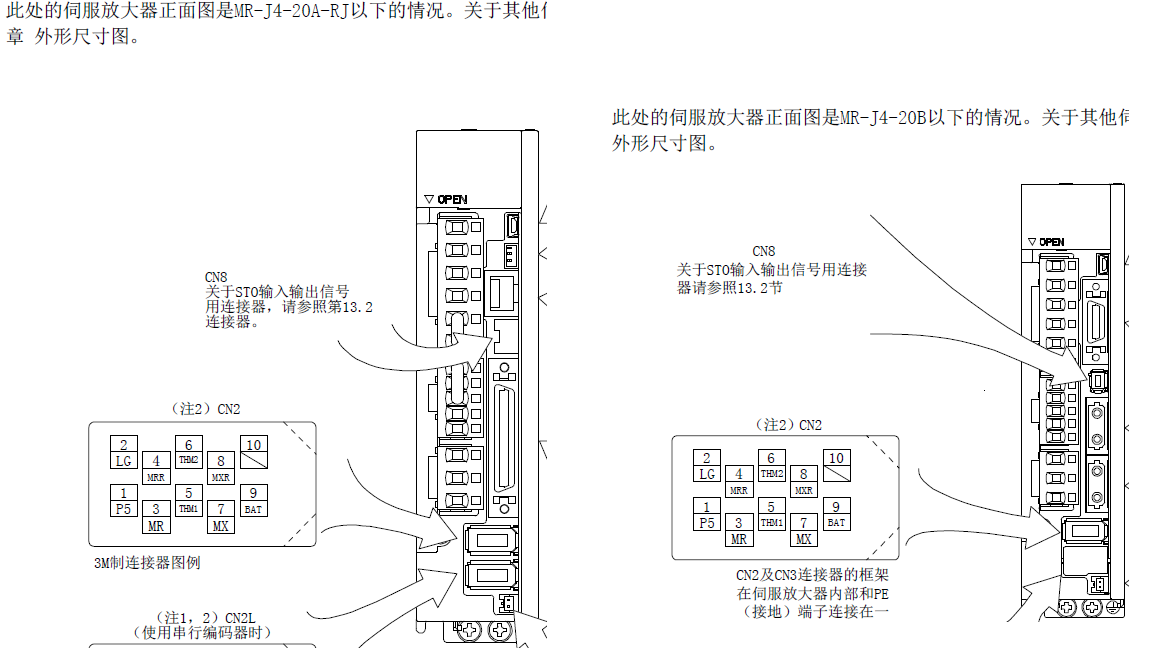

這是手冊中對於CN2的信號接腳圖

電工小青年

電工題庫小程序

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 179 個
工控威望: 293 點
下載積分: 1151 分
在線時間: 47(小時)
注冊時間: 2021-03-22
最后登錄: 2022-06-01
查看電工小青年的主題 / 回貼

4樓發表于: 2021-06-23 11:52

只看該作者 | 小中大

111111謝了
