樓主發表于: 2022-06-10 08:46

只看樓主 | 小中大

圖片：

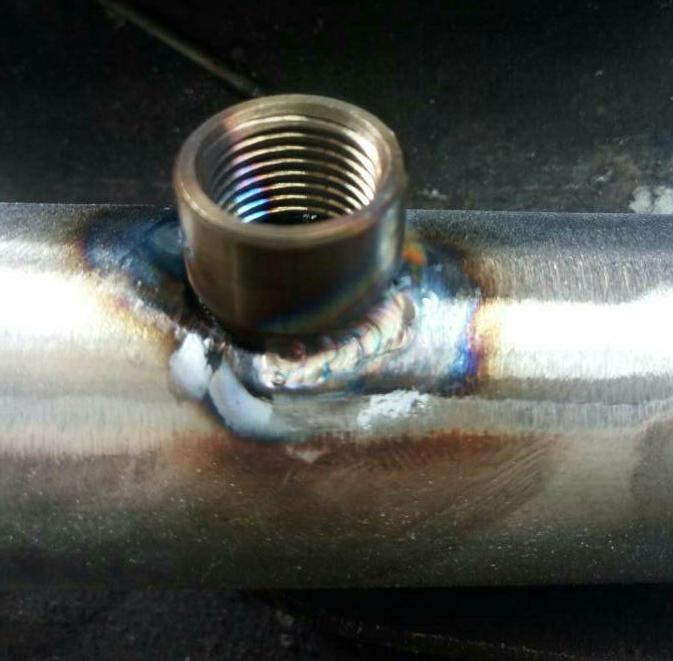

群里的各位大俠，用5UPLC走軌跡，帶動焊槍焊接不銹鋼水管接頭批量，大管200，接頭100 、大管200，接頭80 、等幾種規格難度大嗎是不是要用三軸插補

二手工控電器

且行且珍惜

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2854 個
工控威望: 4485 點
下載積分: 219591 分
在線時間: 3211(小時)
注冊時間: 2008-02-22
最后登錄: 2025-04-27
查看二手工控電器的主題 / 回貼

1樓發表于: 2022-06-10 08:55

只看該作者 | 小中大

3軸插補是肯定的也是必須的除非你對焊縫一點要求多沒有！

歡迎捧場光臨工控自動化小店！
供應二手拆機PLC 、觸摸屏、伺服、步進、變頻器、3相固態SSR調壓調功模塊、各種品牌輸入輸出I0接線端子臺
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2265 個
工控威望: 2500 點
下載積分: 11708 分
在線時間: 916(小時)
注冊時間: 2008-11-12
最后登錄: 2025-04-25
查看泰山之石的主題 / 回貼

2樓發表于: 2022-06-10 09:05

只看該作者 | 小中大

這活需要焊接機械手吧，是多軸的吧。3軸實現有難度

wangnaizhi

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1290 個
工控威望: 1866 點
下載積分: 1893 分
在線時間: 960(小時)
注冊時間: 2015-08-31
最后登錄: 2025-04-27
查看wangnaizhi的主題 / 回貼

3樓發表于: 2022-06-10 09:09

只看該作者 | 小中大

這個需要3軸插補 走螺旋線了 PLC可能有點難度如果要求不高應該可以

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2858 個
工控威望: 3630 點
下載積分: 3544 分
在線時間: 3820(小時)
注冊時間: 2007-11-04
最后登錄: 2025-04-27
查看tingfenghu的主題 / 回貼

4樓發表于: 2022-06-10 09:12

只看該作者 | 小中大

PLC 難度有點大，單一產品比較容易，多種產品要調試挺麻煩
用3軸數控還是方便，眾為興，雷賽有解決方案。
量大，可以考慮用激光焊，硬件成本比較高，速度快，焊接成本低。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

ljb6688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1839 個
工控威望: 1987 點
下載積分: 115116 分
在線時間: 1987(小時)
注冊時間: 2009-12-08
最后登錄: 2025-04-27
查看ljb6688的主題 / 回貼

5樓發表于: 2022-06-10 10:09

只看該作者 | 小中大

三軸很難實現。因為焊接基本要求是不能虛焊

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

nightblueblu

道阻且長，窮且益堅。

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1038 個
工控威望: 1861 點
下載積分: 289 分
在線時間: 1149(小時)
注冊時間: 2017-02-09
最后登錄: 2025-04-22
查看nightblueblu的主題 / 回貼

6樓發表于: 2022-06-22 15:28

只看該作者 | 小中大

可以2軸插補就行 XY插補一個圓 Z軸按一定速度比例配合XY走上下往復直線就行往復運動的距離根據管子不同需要根據側面投影來計算如果是固定的直接設定好就行一般焊槍都是斜著的所以還需要一個焊槍旋轉的A軸 XY插補一圈焊槍同時自轉一圈合計需要4軸

Your happiness is everything.

yerong

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1928 個
工控威望: 2080 點
下載積分: 11114 分
在線時間: 833(小時)
注冊時間: 2007-08-28
最后登錄: 2025-04-26
查看yerong的主題 / 回貼

7樓發表于: 2022-06-25 19:12

只看該作者 | 小中大

焊接機器人

宿遷電工

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1096 個
工控威望: 1238 點
下載積分: 2975 分
在線時間: 410(小時)
注冊時間: 2018-11-30
最后登錄: 2025-04-27
查看宿遷電工的主題 / 回貼

8樓發表于: 2022-06-25 19:23

只看該作者 | 小中大

超過兩軸的，還是老老實實用其它控制器吧，PLC玩這個不適合。

長三角地區，PLC編程，工業機器人編程
吸塑機，軸承合套儀程序開發
專業外協
TEL:13815796487（微信同號）

seafar

目前C#

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 767 點
下載積分: 1916 分
在線時間: 595(小時)
注冊時間: 2018-03-23
最后登錄: 2025-03-03
查看seafar的主題 / 回貼

9樓發表于: 2022-06-27 08:13

只看該作者 | 小中大

5U本體只有直線插補

枕星河之倒影兮與星光同流，望群星之包覆兮隨繁星同輝。
B站資源分享鏈接https://space.bilibili.com/39855180

king_king2

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 218 點
下載積分: 537 分
在線時間: 66(小時)
注冊時間: 2014-03-29
最后登錄: 2024-07-31
查看king_king2的主題 / 回貼

10樓發表于: 2022-06-27 08:22

只看該作者 | 小中大

直拉上機械手吧，一個擺焊已經夠你玩了

zhujingyu69

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 932 個
工控威望: 828 點
下載積分: 50956 分
在線時間: 1311(小時)
注冊時間: 2008-06-12
最后登錄: 2025-04-27
查看zhujingyu69的主題 / 回貼

11樓發表于: 2022-06-28 10:21

只看該作者 | 小中大

5U要用到40SSC-S模塊才能走圓弧插補
